Шкода Фабия (2010). ОСОБЕННОСТИ УСТРОЙСТВА СИСТЕМЫ ВЕНТИЛЯЦИИ

На автомобиле применена система вентиляции приточно-вытяжного типа. Наружный воздух может поступать в салон через окна дверей при опущенных стеклах...

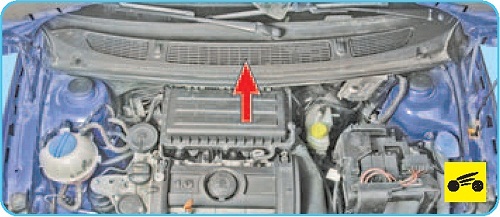

...и через решетку короба воздухоприто-ка, расположенного перед стеклом ветро-вого окна. Воздух из короба воздухопритока подается по воздуховодам в салон автомобиля через сопла обдува ветрового стекла, боковые и центральные сопла, а также через нижние сопла корпуса отопителя.

Поступающий в автомобиль воздух с улицы очищается от частиц грязи и пыльцы в воздушном фильтре салона, размещенном в корпусе климатического блока. Фильтрующий элемент воздушного фильтра необходимо заменять в соответствии со сроками выполнения профилактических работ (см. «Замена фильтра поступающего в салон воздуха», с. 266).
Вытяжная вентиляция осуществляется через отверстия в задней части кузова, с левой и правой стороны автомобиля. С наружной стороны автомобиля вытяжные отверстия скрыты задним бампером.

ПРИМЕЧАНИЕ

При размещении грузов в багажнике по возможности старайтесь не загораживать вентиляционные отверстия. Оставляйте небольшой зазор между багажом и стенкой кузова. Эффективная работа вытяжной вентиляции улучшает температурный режим в салоне и уменьшает образование конденсата на стеклах окон.
В отверстия вытяжной вентиляции установлены дефлекторы с лепестковыми клапанами.

Шкода Фабия (2010). ПРАВИЛА ТЕХНИКИ БЕЗОПАСНОСТИ ПРИ РЕМОНТЕ И ОБСЛУЖИВАНИИ СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ

1. Хладагент представляет собой химический состав, требующий осторожного обращения во избежание причинения вреда здоровью.

2. Необходимо работать в хорошо проветриваемом помещении и избегать вдыхания паров хладагента.

3. При выполнении работ, связанных с разгерметизацией системы кондиционирования, необходимо всегда надевать защитные очки и оборачивать чистой тканью фитинги, клапаны и соединения.

4. Запрещается проводить сварочные работы на автомобиле вблизи узлов и трубопроводов системы кондиционирования.

5. Запрещается изгибать гибкие вставки трубопроводов (шланги) радиусом, меньшим четырех диаметров гибкой вставки.

6. Регулярно осматривайте шланги на предмет появления трещин и потертостей.

7. Перед разъединением трубопроводов системы кондиционирования необходимо удалить из нее весь хладагент.

8. Отворачивайте резьбовые соединения элементов системы медленно. Не приближайте лицо и руки к месту разъединения во избежание получения травмы при наличии в системе остатков жидкого хладагента.

9. При обнаружении во время разъединения трубопроводов давления в системе удалите из нее хладагент, как описано в подразделе «Удаление хладагента из системы кондиционирования», с. 262.

10. Немедленно после разъединения какого-либо участка системы закройте отверстия колпачками или лентой. Это предотвратит попадание в систему влаги и грязи, которые могут вызвать выход из строя насосной части компрессора.
