Шкода Фабия (2010). ОСОБЕННОСТИ УСТРОЙСТВА СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ - ЧАСТЬ 1

На автомобилях Skoda Fabia установлена система кондиционирования компрессорного типа. Узлы отопителя и теплообменник испарителя кондиционера скомпонованы в одном блоке. Органы управления системой кондиционирования воздуха расположены на панели, общей с органами управления отопителем.

Принципиальная схема движения хладагента в системе кондиционирования воздуха приведена на рис. 12.2.
Компрессор установлен на блоке цилиндров двигателя под генератором и приводится во вращение поликлиновым ремнем. Основные узлы компрессора показаны на (рис. 12.3).

Компрессор обеспечивает циркуляцию хладагента в системе. Вал компрессора установлен в передней крышке корпуса на подшипниках и уплотнен со стороны шкива привода сальником.
Шкив привода компрессора установлен на двухрядном шариковом подшипнике и

при работающем двигателе постоянно вращается. Крутящий момент передается от шкива к валу компрессора через ведущий диск.

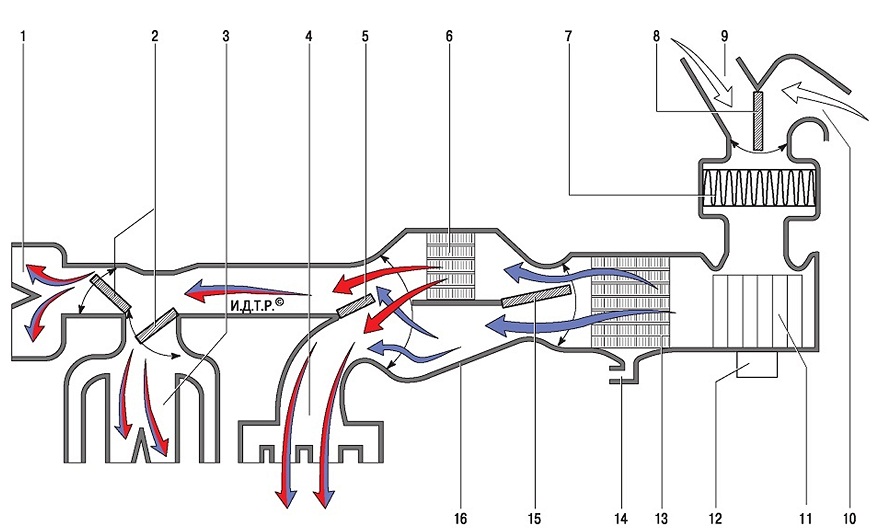

Рис. 12.1. Принципиальная схема движения воздушных потоков в системе вентиляции, отопления и кондиционирования воздуха: 1 - дефлекторы обдува стекла ветрового окна; 2 - заслонки распределения воздушных потоков к дефлекторам ветрового стекла и дефлекторам панели приборов; 3 - дефлекторы панели приборов; 4 - воздуховоды обогрева зоны ног водителя и пассажиров; 5 - заслонка распределения воздушных потоков к дефлекторам панели приборов и воздуховодам обогрева зоны ног водителя и пассажиров; б - радиатор отопителя; 7 - салонный воздушный фильтр; 8 - заслонка системы рециркуляции воздуха; 9 - короб воздухопритока; 10 - воздухозаборник в салоне автомобиля; 11 - крыльчатка вентилятора; 12 - электродвигатель вентилятора; 13 - испаритель кондиционера; 14 - дренажное отверстие для слива конденсата; 15 - заслонка регулятора температуры; 16 - корпус блока системы отопления и кондиционирования

В некоторых вариантах исполнения компрессора на корпусе может быть установлен клапан сброса аварийного давления. В случае роста давления в системе при отказе датчика давления или иных нештатных ситуациях, при превышении установленного максимума давления мембрана клапана разрушается, и часть хладагента выбрасывается на улицу. Как правило, после этого герметичность аварийного клапана нарушается. Поэтому после устранения причин, вызвавших рост давления и сброс хладагента, клапан подлежит обязательной замене.

Конденсор (радиатор кондиционера)

многопоточного типа расположен перед радиатором системы охлаждения двигателя и прикреплен к нему с помощью четырех винтов. Соты конденсора изготовлены из плоских тонкостенных алюминиевых трубок с внутренними продольными перегородками для жесткости и наружным оребрением для улучшения теплообмена. Бачки алюминиевые, с фланцами для подсоединения трубопроводов. По высоте бачки разделены на секции, поэтому, проходя через конденсор, поток хладагента несколько раз меняет направление. В конденсоре происходит конденсация паров сжатого компрессором хладагента и отвод выделяющегося при этом тепла в окружающий воздух.

При включении кондиционера блок управления двигателем включает цепь питания

лаждения двигателя, что улучшает теплообмен в конденсоре и снижает давление в системе кондиционера.
ПОЛЕЗНЫЕ СОВЕТЫ

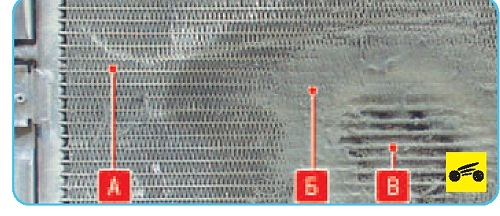

Не реже одного раза в год, лучше перед началом летней эксплуатации, промывайте оребре-ние А сот конденсора от налипшей грязи, пыли и противогололедных реагентов Б. Это улучшит теплообмен, снизит давление в системе и увеличит срок службы элементов системы.

Не применяйте для мойки конденсора моющие установки со струей воды под высоким давлением. Это может привести к повреждению В тонкостенных пластин оребрения. Даже при регулярной мойке необходимость замены конденсора возникает гораздо чаще, чем хотелось бы. Дело в том, что он первым принимает на себя поток противогололедных реагентов, грязи и камешков с дороги. А стенки трубок у него тоненькие. В большинстве случаев конденсор повреждается коррозией на третий-четвертый год эксплуатации. Если в результате коррозии нарушится гер-

метичность конденсора, то ремонтировать его себе дороже. Даже если мастеру аргоновой сварки удастся залатать дыру, то вскоре возможно появление течи в другом месте. Кстати, давление в системе в жаркие дни может доходить до 25-28 кгс/см2.

Кроме того, следует учитывать сложную структуру трубки конденсора: вдоль она разделена перегородками на каналы, поэтому велика вероятность, что после сварки часть каналов будет перекрыта. Соответственно упадет рассеиваемая мощность и ухудшится работа кондиционера, особенно в пробках и в жаркую погоду.

После каждого эксперимента с латанием конденсора нужно будет оплатить снятие-установку, сварку конденсора и заправку системы хладагентом. Так что лучше сразу установить новый конденсор. Вместо дорогого оригинального вполне можно купить более дешевый конденсор от авторизованных производителей запасных частей.

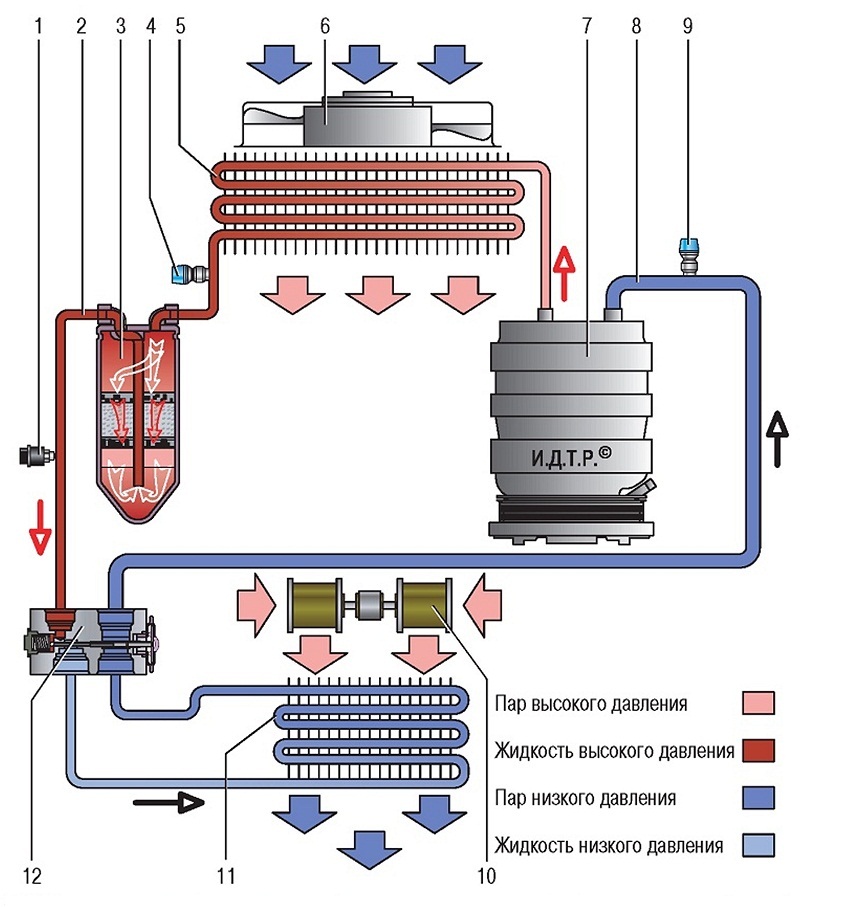

Рис. 12.2. Принципиальная схема движения хладагента в системе кондиционирования воздуха: 1 - комбинированный датчик давления; 2 - участок трубопровода высокого давления; 3 - ресивер-осушитель; 4 - сервисный клапан линии высокого давления; 5 - конденсор (радиатор кондиционера); 6 - вентилятор конденсора и радиатора системы охлаждения; 7 - компрессор кондиционера; 8 - участок трубопровода низкого давления; 9 - сервисный клапан линии низкого давления; 10 - вентилятор отопителя; 11 - испаритель; 12 - терморегулирующий клапан

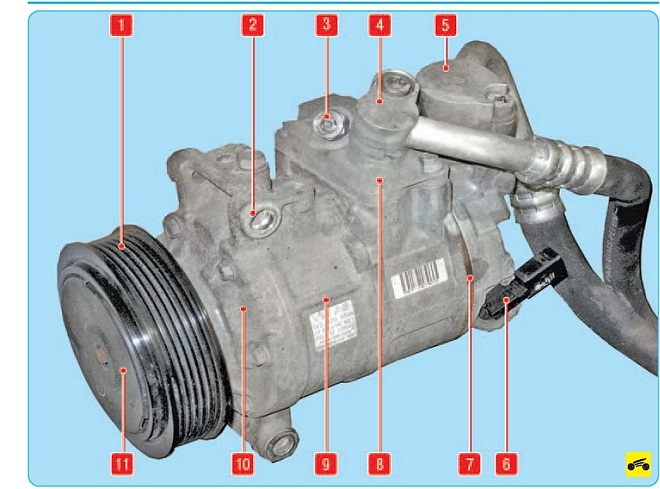

Рис. 12.3. Компрессор кондиционера: 1 - шкив привода; 2 - проушина крепления компрессора; 3 - клапан сброса аварийного давления; 4 - фланец крепления трубопровода линии низкого давления; 5 - фланец крепления трубопровода линии высокого давления; 6 - клапан управления компрессором; 7 - блок лепестковых клапанов; 8 - верхняя крышка корпуса; 9 - корпус насосной части; 10 - передняя крышка корпуса; 11 - ведущий диск
