Шкода Фабия (2010). СИСТЕМА ОХЛАЖДЕНИЯ ДВИГАТЕЛЕЙ ВВМ, BZG И BTS

ОСОБЕННОСТИ КОНСТРУКЦИИ

Система охлаждения двигателя жидкостная, закрытого типа, с принудительной циркуляцией жидкости. Система состоит из рубашки охлаждения, радиатора с электровентилятором, расширительного бачка, водяного насоса, термостата и шлангов.

Циркуляцию жидкости в системе создает водяной насос. Из насоса жидкость подается в рубашку охлаждения двигателя, омывает цилиндры, камеры сгорания и затем поступает к термостату. В зависимости от положения клапана термостата жидкость подается в водяной насос (при низкой температуре) или радиатор (при высокой температуре). При температуре жидкости свыше 87 °С клапан термостата начинает открываться и жидкость циркулирует по большому кругу - через радиатор системы охлаждения. Кроме того, в систему охлаждения двигателя включен радиатор отопителя салона. Радиатор системы охлаждения обдувается встречным потоком воздуха и электровентилятором, автоматически включающимся при повышении температуры.
Радиатор с горизонтальным потоком жидкости, с трубчато-ленточной алюминиевой сердцевиной и пластмассовыми бачками. На автомобиле с автоматической коробкой передач в левый бачок устанавливают теплообменник для охлаждения рабочей жидкости коробки. В бачках выполнены подводящий и отводящий патрубки шлангов к водяной рубашке двигателя и патрубки шлангов, соединяющих радиатор с расширительным бачком.

Пробка расширительного бачка с впускным и выпускным клапанами. Выпускной клапан поддерживает повышенное давление в системе с целью повышения температуры кипения охлаждающей жидкости. Клапан открывается, когда давление становится выше 0,16 МПа (1,16 кгс/см2). При остывании двигателя давление в системе снижается и открывается впускной клапан.
ПРИМЕЧАНИЕ_

Работа клапанов пробки радиатора очень важна для нормальной работы системы охлаждения. Однако при возникновении проблем (например, закипание охлаждающей жидкости) автолюбители обращают внимание только на работу термостата и забывают проверить клапаны. Негерметичность выпускного клапана приводит к снижению температуры закипания охлаждающей жидкости, а его заклинивание в закрытом состоянии - к аварийному повышению давления в системе, что может вызвать повреждение радиатора и шлангов.
Расширительный бачок служит для компенсации изменяющегося объема охлаждающей жидкости в зависимости от ее температуры. Он изготовлен из полупрозрачной пластмассы. На его стенки нанесены метки«МIN»и «МАХ» для контроля уровня охлаждающей жидкости, а сверху расположена наливная горловина, закрытая пластмассовой пробкой.
Водяной насос центробежного типа обеспечивает принудительную циркуляцию жидкости в системе охлаждения, установлен на передней поверхности блока цилиндров и приводится во вращение поликлиновым ремнем от шкива коленчатого вала. В насосе установлены закрытые подшипники, не нуждающиеся в пополнении смазки. Насос ремонту не подлежит, поэтому при отказе (течь жидкости или повреждение подшипников) его заменяют в сборе.

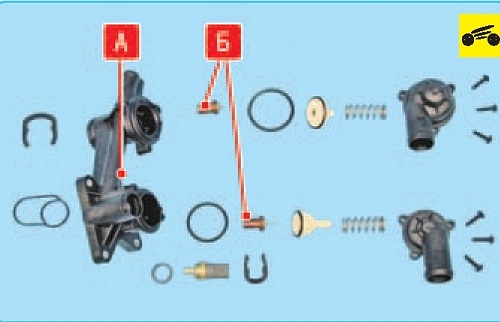

Водораспределитель состоит из корпуса А и двух термостатов Б с твердым термочувствительным наполнителем, которые поддерживают нормальную рабочую температуру охлаждающей жидкости и сокращают время прогрева двигателя. Термостаты установлены в водораспределителе, который закреплен на головке блока цилиндров. При температуре охлаждающей жидкости до 87 °С термостаты полностью закрыты и жидкость циркулирует по малому контуру, минуя радиатор, что ускоряет прогрев двигателя. При температуре 87 °С основной термостат начинает открываться, а при 102 °С открывается полностью, обеспечивая доступ охлаждающей жидкости в радиатор. Дополнительный термостат начинает открываться при температуре 102 °С, а при 103 °С открывается полностью, обеспечивая повышенную циркуляцию жидкости через радиатор.
Электровентилятор системы охлаждения (с пластмассовой семилопастной крыльчаткой) служит для дополнительного обдува радиатора воздухом на небольшой скорости движения автомобиля в основном в городских условиях или на горных дорогах, когда встречного потока воздуха недостаточно для охлаждения радиатора. Электровентилятор включается и выключается по сигналу электронного блока управления двигателем. Причем в зависимости от напряженности теплового режима и алгоритма работы кондиционера электровентилятор может вращаться с малой и большой скоростью. Изменение скоростного режима вентилятора обеспечивается блоком управления двигателя путем подключения дополнительного сопротивления. Электровентилятор в сборе с кожухом установлен на радиаторе системы охлаждения.
