Рено Логан (2004+). Замена переднего ремня безопасности
Вам потребуются: ключи TORX Т20 и Т40, «на 16», «на 17».
1. Если ремни безопасности оборудованы преднатяжителями, отсоедините провод от клеммы «минус» аккумуляторной батареи.
После отсоединения провода от клеммы «минус» аккумуляторной батареи необходимо подождать не менее 10 мин, только после этого можно приступить к снятию ремня безопасности, оснащенного преднатяжителем.
Разборка преднатяжителей ремней запрещается.
Не допускается падение катушек ремней с преднатяжителями и попадание в них воды и масла.
Не допускается воздействие на преднатя- жители ремней температуры выше 95 °С.
2. Снимите декоративный колпачок с нижнего болта крепления ремня...
3. ...и
выверните болт.
4. Выверните два винта нижнего крепления облицовки центральной стойки кузова.
|
|

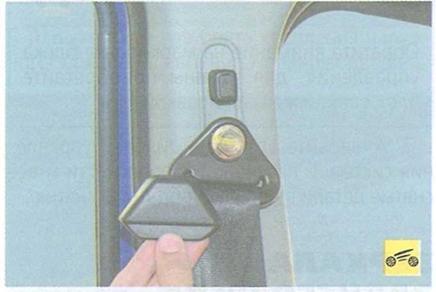

5. Снимите декоративную накладку пряжки...
|
|
б. ...и выверните болт верхнего крепления ремня.

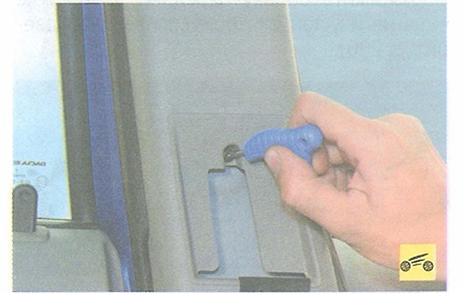

7. Выверните винт верхнего крепления облицовки центральной стойки кузова.
|
|

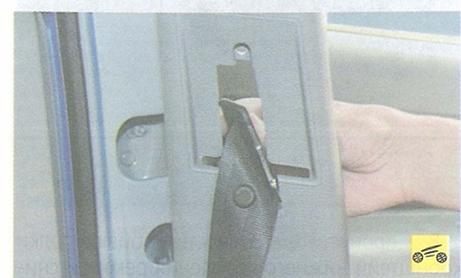

8. Отведите
облицовку от стойки, преодолев усилие фиксаторов, пропустите в ее от
верстие кронштейн верхнего крепления ремня...
|
|
|
9. ...язык замка ремня...
|
10. ...кронштейн нижнего крепления ремня и снимите облицовку стойки.
|
|
11. Выверните болт крепления инерционной катушки...
|
|
|

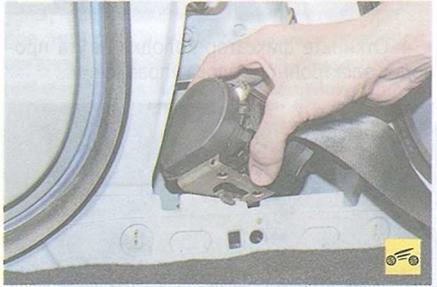

12. ...и извлеките катушку из стойки кузова.
|
13. Ослабьте болт крепления замка переднего ремня безопасности к салазкам сиденья...
|
|
|
14. ...выверните болт...
|

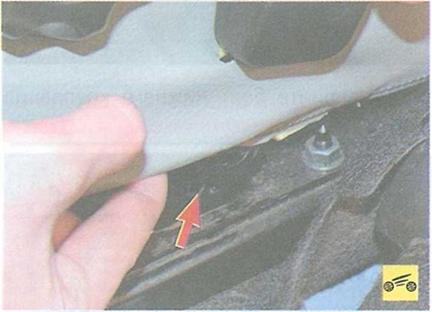

15. ...выведите отогнутый усик корпуса замка из прямоугольного отверстия в салазках...
|
|

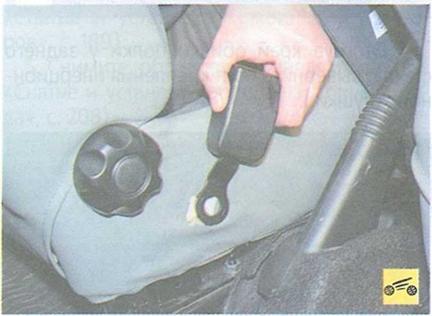

16. ...и снимите замок, выведя его из прорези в обивке подушки сиденья.
17. Установите передний ремень безопасности в порядке, обратном снятию.
