Рено Логан (2004+). СНЯТИЕ И УСТАНОВКА ОБЛИЦОВКИ ТОННЕЛИ ПОЛА

Вам потребуются: ключ TORX Т20, торцовая головка «на 10», отвертка с плоским лезвием.

1.   Отсоедините провод от клеммы «минус» аккумуляторной батареи.

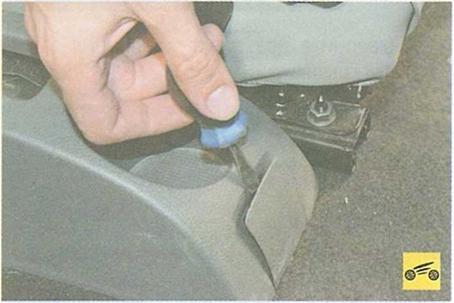

2.    Поддев отверткой, откиньте заглушку с заднего торца облицовки тоннеля пола.

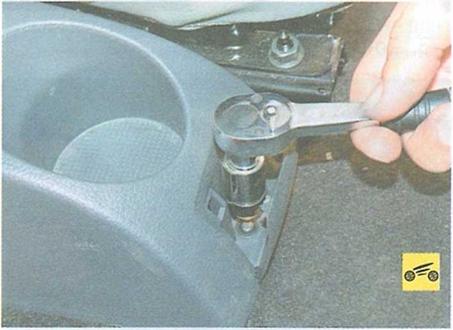

3.    Выверните винт крепления задней части облицовки к основанию кузова...





4.    ...сдвиньте заднюю часть назад, выводя ее фиксаторы из зацепления с передней час­тью облицовки...








5.   ...и снимите заднюю часть облицовки тоннеля пола.

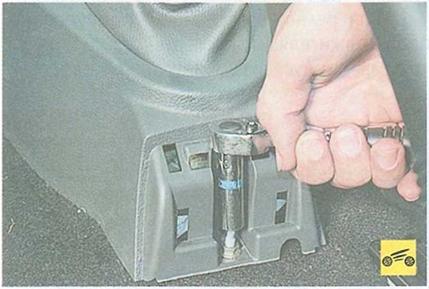

б. Отверните гайку крепления передней ча­сти облицовки к основанию кузова.





7.   Снимите чехол рычага управления ко­робкой передач (см. «Снятие, установка и ре­монт кулисы рычага управления коробкой пе­редач», с. 122).

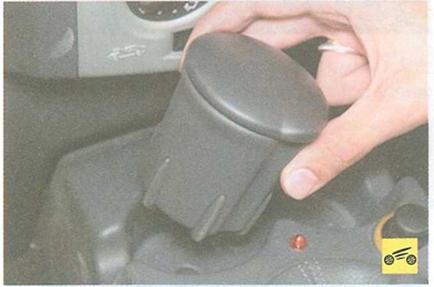

8.   Извлеките из гнезда облицовки пе­пельницу.





9. Выверните два винта крепления перед­ней части облицовки тоннеля пола, располо­женные на дне подстаканников.





10.



Приподнимите переднюю часть обли­цовки, отсоедините колодку жгута проводов от прикуривателя (см. «Снятие и установка патрона прикуривателя», с. 188) и снимите переднюю часть.

На автомобиле, использованном для фото­съемки, установлена дополнительная про­тивоугонная сигнализация, контрольная лампа которой смонтирована на облицовке тоннеля пола. Перед снятием передней час­ти облицовки тоннеля пола необходимо от­соединить провод от контрольной лампы.

В штатном варианте комплектации автомо­биля этой лампы нет.

11.    Установите облицовку тоннеля пола и все снятые детали в порядке, обратном снятию.
