Рено Логан (2004+). Снятие, установка и регулировка замка и привода замка капота

Замок капота, объединенный в один блок с предохранительным крючком, установлен на верхней полке рамки радиатора. Защел­ка замка, изготовленная в виде скобы из толстой стальной проволоки, приварена к усилителю внутренней панели капота. Привод замка капота тросовый, с рукоят­кой, установленной под панелью приборов с левой стороны.

Вам потребуются: ключи «на 10», TORX Т27, отвертка с плоским лезвием.

Для снятия замка капота выполните следующее.

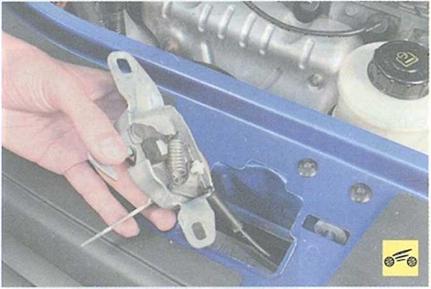

1. Отверните две гайки крепления замка к рамке радиатора...

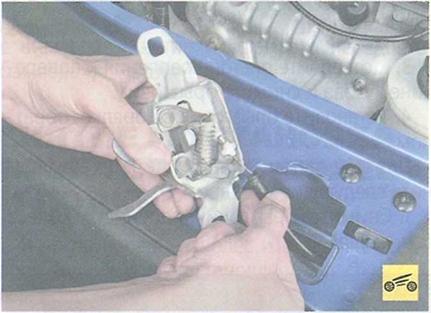

3.    Выведите оболочку троса привода из прорези кронштейна замка...

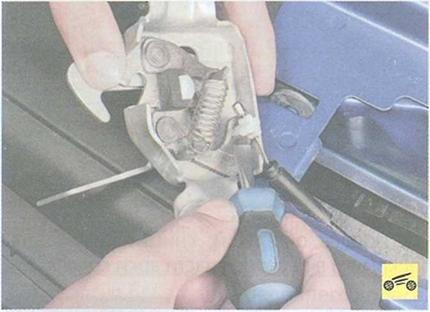

4.    ...поддев отверткой, отсоедините от ры­чага замка держатель наконечника троса и снимите замок.

5.    Установите замок капота в порядке, об­ратном снятию.

6.    Если после установки замок нечетко за­пирается или с трудом отпирается, отрегули­руйте его положение. Ослабьте гайки крепле­ния замка и перемещением его в пределах прямоугольных отверстий корпуса добейтесь четкой работы.

Для снятия привода замка капота выпол­ните следующее.

1.    Снимите замок капота и отсоедините от него трос привода (см. выше в этом же подразделе).






2.

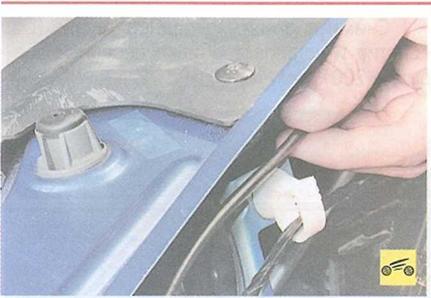

Извлеките оболочку троса из держателя на рамке радиатора...

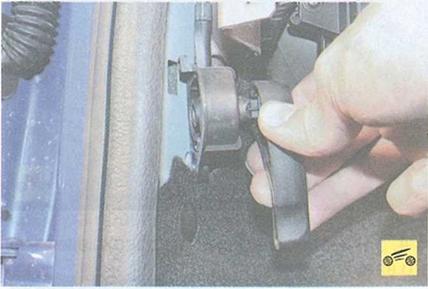

5.   В салоне выверните винт крепления ру­коятки привода...

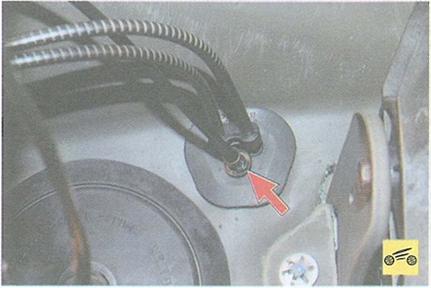

б. ...и, вытягивая трос в салон через уплот­нитель в щите передка, снимите привод с автомобиля.
