Рено Логан (2004+). СПИТОЕ И УСТАНОВКА БРЫЗГОВИКОВ КОЛЁС И ПОДКРЫЛКОВ

В арках передних колес и в задней части арок задних колес установлены пластмассо­вые подкрылки, защищающие кузов от абра­зивного воздействия песка и камней, отбра­сываемых колесами. Брызговики установле­ны только за передними колесами и защища­ют пороги кузова. Задние брызговики конст­рукцией не предусмотрены.

Вам потребуются: ключи TORX Т20 и ТЗО, отвертка с плоским лезвием.

Работа показана для брызговика и под­крылков с левой стороны автомобиля. Правые брызговик и подкрылки снимают и устанавливают аналогично.

Для снятия брызговика переднего колеса выполните следующие операции.

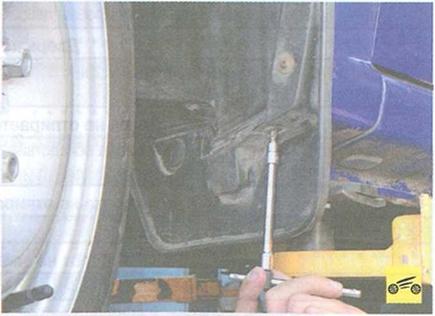

1.  Выверните винт крепления брызговика к порогу кузова...

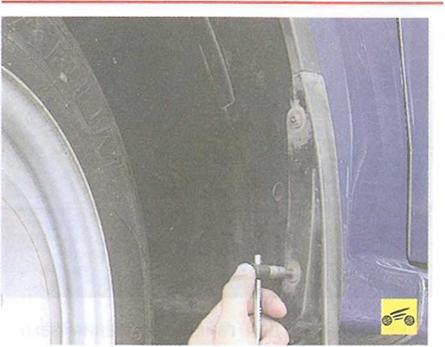

2.    ...два винта крепления к переднему крылу...

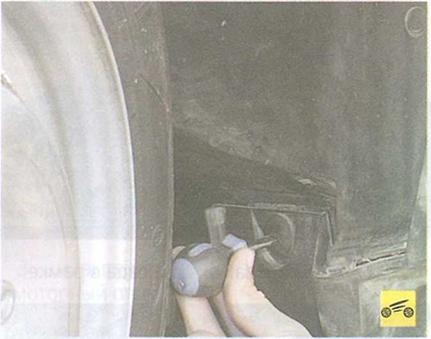

3.    ...отверните пистон крепления к попере­чине кузова и снимите брызговик.

4.    Установите брызговик в порядке, обрат­ном снятию.

Для снятия переднего подкрылка выпол­ните следующие операции.

1.    Снимите брызговик переднего колеса (см. выше).





2.    Поддев отверткой, снимите держатель подкрылка в передней части арки колеса.

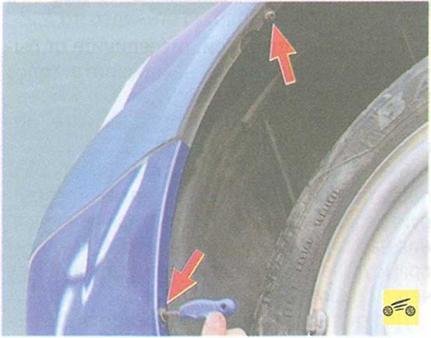

3.    Выверните два винта крепления перед­него бампера, одновременно крепящие под­крылок к переднему крылу.




4 Отверните пистоны крепления подкрылка к брызговику моторного отсека





5.

...и к поперечине кузова и снимите под­крылок.

6.   Установите передний подкрылок и все снятые детали в порядке, обратном снятию.

Для снятия заднего подкрылка выполни­те следующие операции.

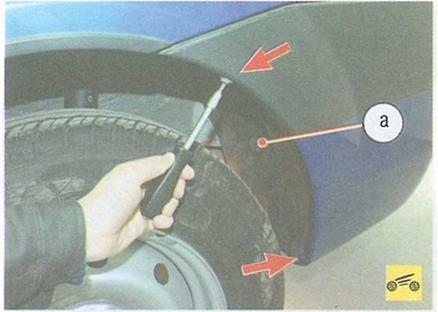

1.   Выверните два винта крепления заднего бампера, одновременно крепящие и задний подкрылок, отверните пистон а крепления к арке и снимите подкрылок.

2.   Установите задний подкрылок в поряд­ке, обратном снятию.
