ТОРМОЗНЫЕ МЕХАНИЗМЫ ПЕРЕДНИХ КОЛЕС

Рено Логан (2004+). Замена тормозных колодок тормозного механизма переднего колеса

Проверяйте состояние тормозных колодок при каждом техническом обслуживании (см. «Проверка степени износа тормозных коло­док, дисков и барабанов», с. 54).

Тормозные колодки необходимо заменять при износе накладок, непрочном соединении накладок с основанием, замасливании рабо­чих поверхностей, наличии глубоких борозд или сколов.


Заменяйте тормозные колодки передних тормозных механизмов только комплек­том из 4 шт. (по две на каждую сторону). Перед заменой тормозных колодок про­верьте уровень тормозной жидкости в бачке главного тормозного цилиндра. Если уровень близок к верхней метке, не­обходимо откачать часть жидкости: после замены изношенных колодок новыми уро­вень жидкости поднимется.

Вам потребуются: ключи «на 13», «на 17», отвертка.

1.    Снимите левое переднее колесо.





2.    Выверните болт крепления нижнего на­правляющего пальца суппорта...



3...и поднимите суппорт вверх.











4.   Снимите с направляющей наружную тормозную колодку.





5.   Опустите суппорт на место и утопите пор­шень рабочего цилиндра, вставив отвертку

между суппортом и тормозным диском и сдвигая суппорт наружу.

б.  Откиньте суппорт вверх и выньте из на­правляющей внутреннюю тормозную колодку.

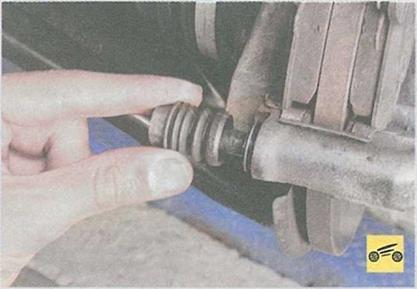

При каждой замене тормозных колодок в обязательном порядке проверьте со­стояние защитных резиновых чехлов направляющего пальца, а также пере­мещение суппорта относительно направ­ляющей тормозных колодок. Если пере­мещение затруднено, смажьте консис­тентной смазкой направляющие пальцы суппорта. Для этого...





...смажьте его консистентной смазкой и заложите смазку во внутреннюю по­лость чехла. Установите палец в направ­ляющую колодок в порядке, обратном снятию. Если появились признаки старе­ния резины, замените защитные чехлы направляющих пальцев.

7.       Установите тормозные колодки в на­правляющие в порядке, обратном снятию. Для исключения самоотворачивания болта крепления направляющего пальца суппорта смажьте перед установкой его резьбу ана­эробным фиксатором резьбы. Болт затяните моментом 34 Н-м (3,4 кгс-м).

8.       Нажмите несколько раз на педаль тор­моза, чтобы подвести тормозные колодки к диску.

9.       Установите колесо.

10. Аналогично замените тормозные колод­ки тормозного механизма правого колеса.

11. Проверьте и при необходимости восста­новите уровень тормозной жидкости в бачке главного тормозного цилиндра.
