Рено Логан (2004+). Замена элементов выпуска отработавших газов двигателя K7J, К7М

Для замены приемной трубы и катали­тического нейтрализатора вам потребуются: торцовая головка «на 10», удлинитель, штангенциркуль, углошлифовальная машин­ка с отрезным кругом по металлу.

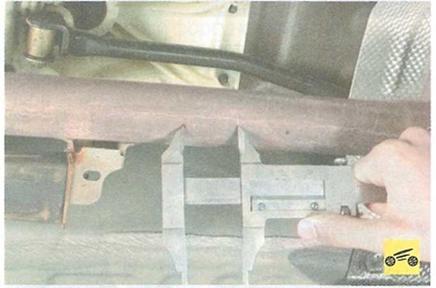

1.      Измерьте расстояние между метками (оно должно составлять 80 мм).

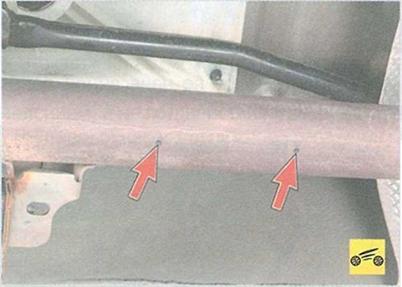

Метки расположены между каталитическим нейтрализатором и виброгасителем (под рычагом управления коробкой передач).





2.      Отметьте середину расстояния между метками...





3.      ...и нанесите дополнительную метку фломастером.





Поместите между трубой и днищем авто­мобиля экран из огнеупорного и термо­стойкого материала.





4.               Распилите трубу по нанесенной допол­нительной метке.





5.               Отверните две гайки крепления прием­ной трубы...









8.    Извлеките из подушки кронштейн трубы (см. «Замена подушек подвески системы вы­пуска отработавших газов», с. 99) и снимите приемную трубу в сборе с каталитическим нейтрализатором.

9.    Установите детали в порядке, обратном снятию. Установите новую прокладку между выпускным коллектором и приемной трубой. Соединение элементов системы выпуска от­работавших газов выполняйте специальны­ми обжимными муфтами, имеющимися в продаже.





Дополнительный и основной глушители заменяют аналогично.

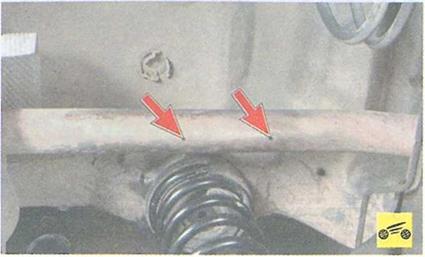

Для замены основного глушителя необхо­димо распилить систему между метками, расположенными возле левой пружины зад­ней подвески.

Для замены дополнительного глушителя необходимо распилить систему в двух местах:





между каталитическим нейтрализатором и виброгасителем (под рычагом управления коробкой передач)...









Снимите виброгаситель со старой секции системы выпуска отработавших газов...

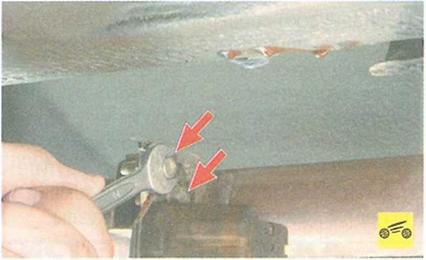

...для чего необходимо вывернуть два болта крепления, и установите его на новую секцию.
