Рено Логан (2004+). Снятие и установка электровентилятора радиатора системы охлаждения двигателя K7J, К7М
|
|

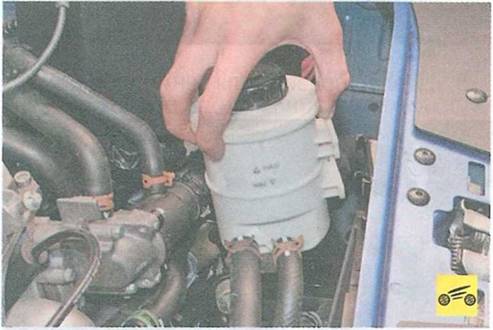

1. Снимите бачок гидроусилителя рулевого управления с кронштейна и аккуратно отведите его в сторону.
|
|
2. Раскройте держатель и выведите из него шланг бачка гидроусилителя рулевого управления.
|
|

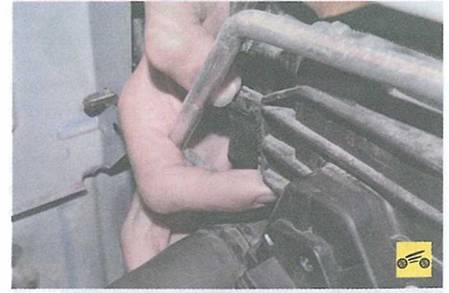

3. Раскройте держатель трубки компрессора кондиционера и выведите из него трубку.
|
|
4. Отсоедините колодки жгута проводов от дополнительного сопротивления...
|
|
|

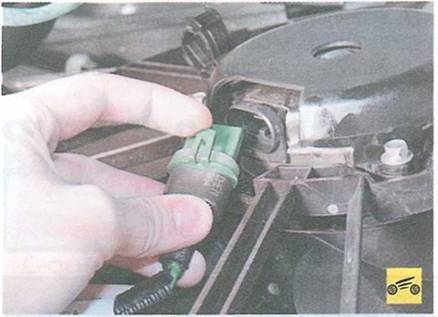

5. ...и электродвигателя вентилятора.
|
|
6. Выведите жгут проводов из держателя.
|

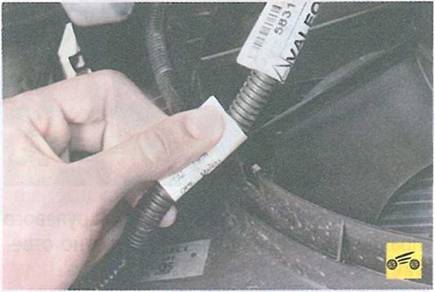

7. Снимите жгут проводов с держателя на кожухе вентилятора.
|
|

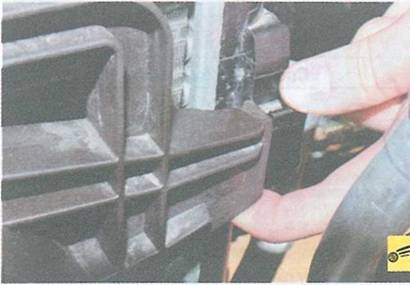

8. Отожмите фиксатор и приподнимите левую сторону кожуха вентилятора, чтобы вывести его из держателя.
|
|
9. Аналогично выведите из держателя правую сторону кожуха вентилятора...
|
|
10....и снимите кожух в сборе с вентилятором.
|

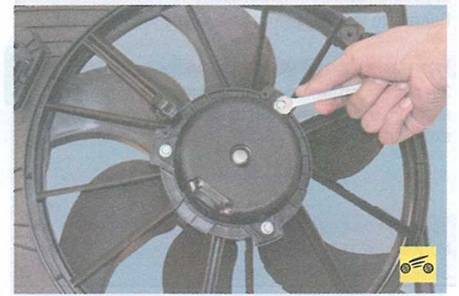

11. Выверните три болта крепления... |
|

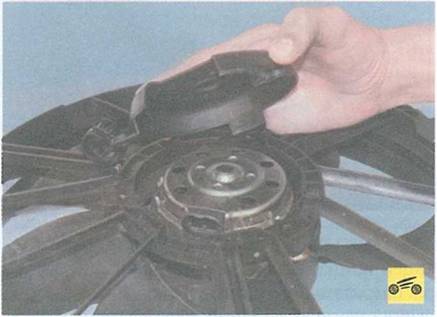

12. ...снимите крышку... |
13....и кожух электровентилятора.
14.Установите детали в порядке, обратном снятию.
