Рено Логан (2004+). Ремонт масляного насоса двигателя K7J, К7М

Вам потребуются: ключ TORX Т30, пассати­жи, штангенциркуль, набор плоских щупов.


1.   Снимите масляный насос с автомобиля (см. «Снятие и установка масляного насоса», с. 93).

2.   Слейте масло из насоса.

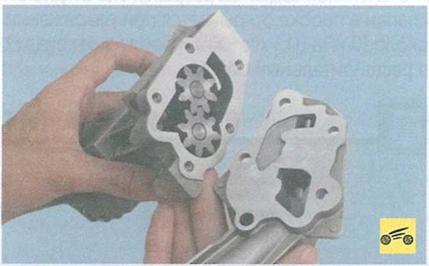

3.   Выверните пять винтов крепления крыш­ки масляного насоса...









5.   Извлеките пружинный фиксатор редук­ционного клапана.









9.    Измерьте радиальный зазор между шес­тернями и корпусом насоса. Он должен со­ставлять 0,110-0,249 мм.

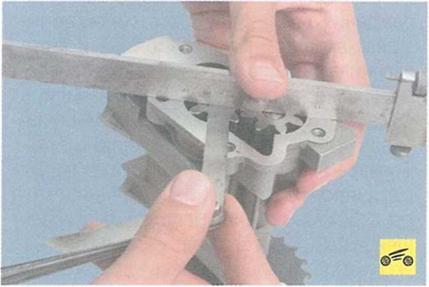

10.  Измерьте осевой зазор шестерен. Он должен быть равен 0,020-0,086 мм. Если из­меренные зазоры не соответствуют допусти­мым, замените корпус или насос в сборе.

11.  Промойте корпус насоса и демонтиро­ванные детали от грязи и отложений. Удалите из внутренних полостей насоса плотные лако­вые отложения, предварительно размягчив их растворителем.

12.  Осмотрите корпус и крышку насоса. При наличии трещин, царапин, дефектов литья,

поврежденных резьбовых отверстий замените корпус (так как он неремонтопригоден) или насос в сборе.

13.    Проверьте плунжер редукционного клапана на наличие царапин и следов заеда­ния. Небольшие вмятины и заусенцы можно удалить шлифовальным бруском мелкой зернистости.

14.    Проверьте пружину редукционного клапана на остаточную деформацию и изгиб. Поврежденную пружину замените.

15.    Проверьте шестерни на наличие выкра­шивания металла, задиры и износ зубьев. За­мените поврежденные шестерни или шестер­ни с заметным усиленным односторонним износом зубьев.

16.    Собирайте насос в последовательности, обратной разборке.
