Рено Логан (2004+). Замена прокладки выпускного коллектора двигателя K7J, К7М





Между фланцами головки блока цилиндров и выпускного коллектора установлена уплот­нительная прокладка а, изготовленная из тон­кой отформованной металлической полосы.

При нарушении герметичности этой про­кладки происходит прорыв отработавших га­зов наружу, сопровождающийся характер­ным резким звуком (коллектор «сечет»). Если не удается устранить неисправность подтяж­кой крепления выпускного коллектора, заме­ните прокладку.

Вам потребуются: торцовая головка, ключ «на 10».

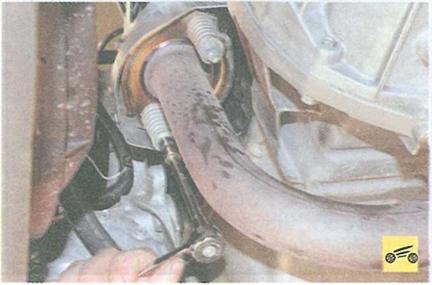

1.      Отсоедините от выпускного коллектора приемную трубу (см. «Замена элементов сис­темы выпуска отработавших газов», с. 99).

При определенных навыках исполнителя при замене прокладки выпускного коллек­тора можно не отсоединять полностью приемную трубу от коллектора. Достаточ­но отвернуть гайки крепления фланца тру­бы до конца шпилек, не снимая гайки сов­сем. При этом выпускной коллектор мож­но будет снять со шпилек головки блока цилиндров и отвести от нее на расстояние, необходимое для снятия прокладки.

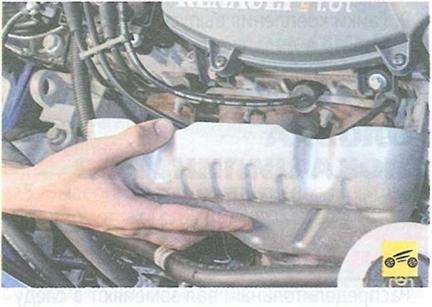

2.      Отверните три гайки крепления термо­экрана...

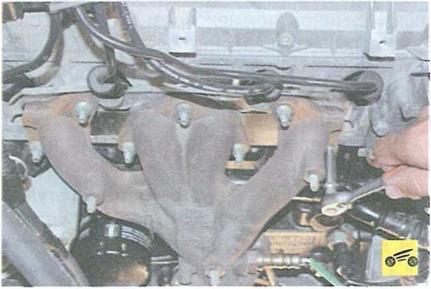

4.   Отверните семь гаек крепления выпуск­ного коллектора...

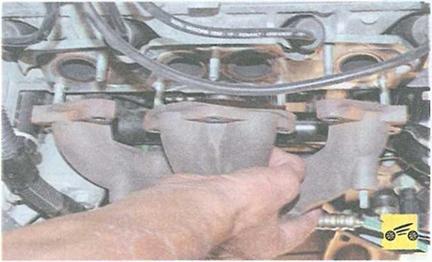

5.   ...снимите со шпилек головки блока ци­линдров выпускной коллектор...

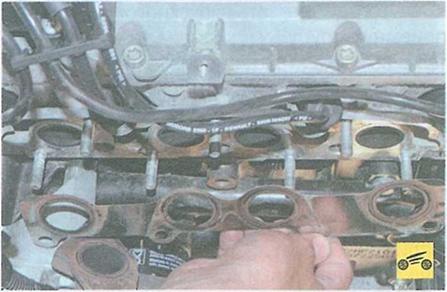

6.     ...и установленную под ним прокладку.

7.     Тщательно очистите от нагара привалоч- ные поверхности головки блока и выпускного коллектора.

8.     Устанавливайте новую прокладку и все снятые детали в последовательности, обрат­ной снятию.





9.     Гайки крепления выпускного коллектора затягивайте в порядке, показанном на фото, моментом 21 Н-м (2,1 кгс*м).
