Renault Duster. Снятие адсорбера системы улавливания паров топлива

Адсорбер снимаем для замены при нарушении герметичности его корпуса (можно определить по наличию запаха бензина и при визуальном осмотре), а также в случае неисправности электромагнитного клапана продувки адсорбера (дефект сопровождается неустойчивой работой двигателя на режиме холостого хода).
Снимаем правое переднее колесо и надежно фиксируем автомобиль на подставке заводского изготовления.
Снимаем правый грязезащитный щиток моторного отсека (см. Снятие грязезащитных щитков моторного отсека).
Отворачиваем три самореза крепления подкрылка правого колеса к переднему бамперу и один саморез крепления подкрылка к крылу (см. Снятие брызговиков и подкрылков передних колес).

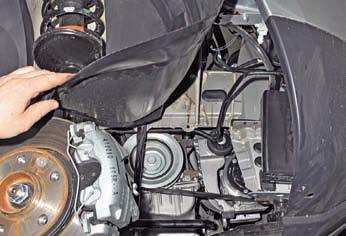

Отгибаем переднюю часть подкрылка и заводим ее за диск тормозного механизма.

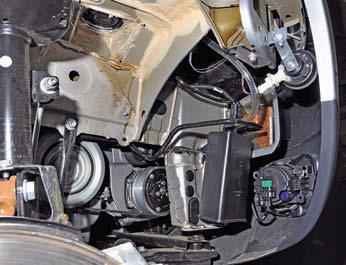

Расположение адсорбера (для наглядности показано при снятом подкрылке).

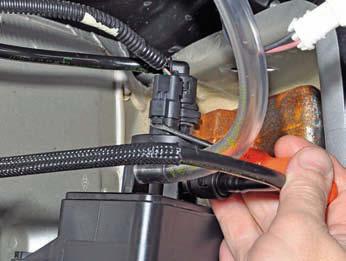

Поддев тонкой шлицевой отверткой фиксатор колодки жгута проводов…

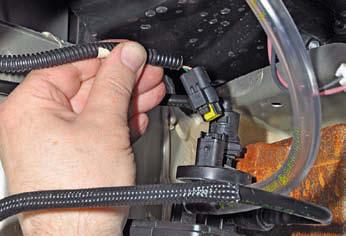

…отсоединяем колодку от разъема клапана продувки адсорбера.

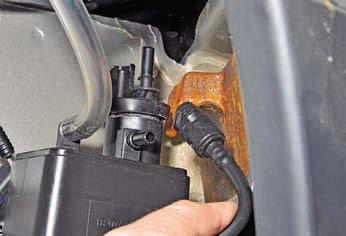

Нажав на фиксатор наконечника трубки подвода паров топлива к дроссельному узлу…

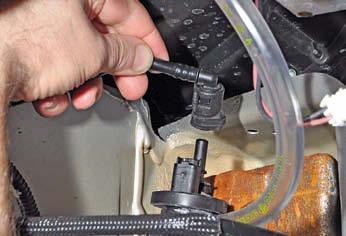

…отсоединяем наконечник трубки от штуцера клапана.

Аналогично отсоединяем от штуцера адсорбера наконечник трубки, соединяющей адсорбер с топливным баком.

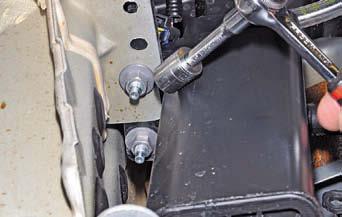

Головкой «на 13» отворачиваем гайку крепления адсорбера к кронштейну кузова.

Приподнимем адсорбер, выводя его шпильку из отверстия в кронштейне кузова…

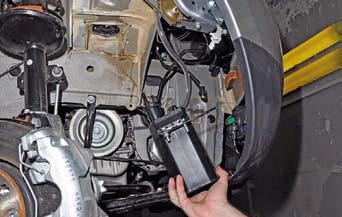

…и снимаем адсорбер в сборе со своим кронштейном.

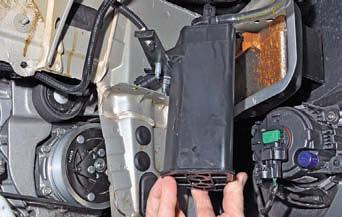

Головкой «на 13» отворачиваем гайку крепления кронштейна к адсорберу…

…и снимаем кронштейн адсорбера.
Собираем и устанавливаем адсорбер системы улавливания паров топлива в обратной последовательности.

При установке адсорбера…

…большой выступ 1 кронштейна адсорбера должен зайти за ребро кронштейна кузова, а маленький выступ 2 – войти в отверстие кронштейна кузова.
