Renault Duster. Снятие дроссельного узла двигателя

Снимаем дроссельный узел для замены самого узла или резиновых колец, уплотняющих его патрубки в соединениях с корпусом воздушного фильтра и ресивера, а также при демонтаже ресивера.
Операции показываем на двигателе 2,0, на двигателе 1,6 операции аналогичны.

Снимаем крышку корпуса воздушного фильтра (см. Замена сменного элемента воздушного фильтра).

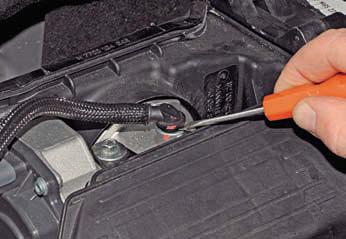

Поддев шлицевой отверткой наконечник трубки подвода паров топлива к дроссельному узлу…

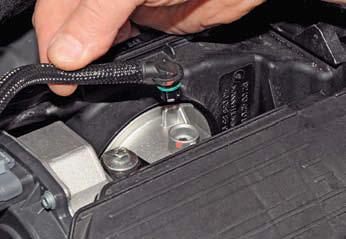

…вынимаем наконечник трубки из отверстия корпуса дроссельного узла (соединение уплотняется резиновым кольцом).

Нажимаем на запорный элемент фиксатора колодки (жгута проводов системы управления двигателем), соединяющейся с разъемом блока управления дроссельного узла.

Поддев шлицевой отверткой фиксатор колодки жгута проводов…

…отсоединяем колодку от разъема блока управления дроссельного узла.
Головкой Е-8 с удлинителем отворачиваем…

…винт правого крепления корпуса воздушного фильтра к крышке головки блока цилиндров…

…и винт левого крепления.

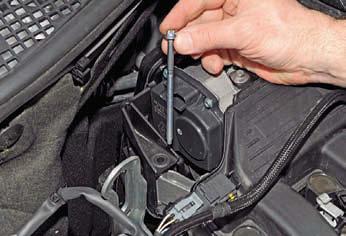

Вынимаем винты из отверстий корпуса воздушного фильтра и крышки головки блока цилиндров.

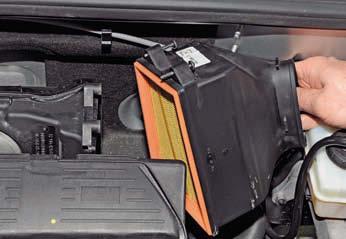

Преодолевая сопротивление резинового уплотнительного кольца на патрубке дроссельного узла, сдвигаем с патрубка узла корпус воздушного фильтра и располагаем его между щитком передка и катколлектором.
Головкой «на 8» отворачиваем…

…болт крепления ресивера к дроссельному узлу…

…болт правого крепления дроссельного узла к крышке головки блока цилиндров…

…и болт левого крепления.

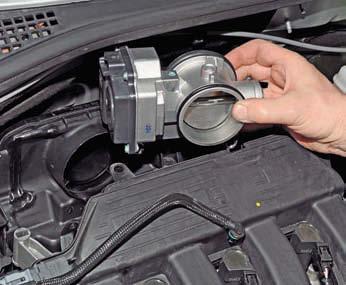

Преодолевая сопротивление резинового уплотнительного кольца, вынимаем патрубок дроссельного узла из отверстия ресивера и снимаем дроссельный узел.
Чтобы извлечь корпус воздушного фильтра из моторного отсека необходимо демонтировать ресивер (см. Снятие ресивера).
Если уплотнительные кольца на патрубках дроссельного узла потеряли эластичность или имеют повреждения, их необходимо заменить.

Отверткой поддеваем резиновое кольцо и вынимаем его из проточки патрубка узла.
Аналогично снимаем резиновое кольцо с другого патрубка узла.

Дроссельный узел с уплотнительными кольцами: 1 – в соединении с ресивером; 2 – в соединении с корпусом воздушного фильтра.
Собираем дроссельный узел с новыми уплотнительными кольцами.
Устанавливаем дроссельный узел и корпус воздушного фильтра в обратной последовательности.

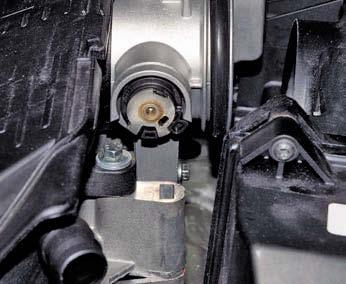

Для облегчения соединения дроссельного узла с ресивером и корпусом воздушного фильтра наносим на уплотнительные кольца тонкий слой силиконовой смазки.
Перед установкой корпуса воздушного фильтра проверяем состояние…

…резиновой уплотнительной втулки в соединении корпуса со штуцером (системы вентиляции картера) крышки головки блока цилиндров.
Если уплотнительная втулка повреждена или потеряла эластичность, заменяем ее новой.
При надевании корпуса воздушного фильтра на патрубок дроссельного узла обеспечиваем соединение…

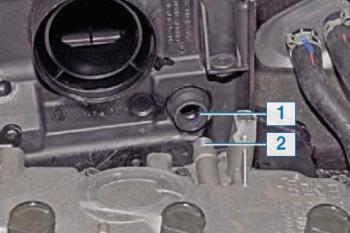

…втулки 1 корпуса со штуцером 2 крышки головки блока цилиндров (для наглядности показано при снятом ресивере).
