Renault Duster. Снятие топливной рампы и форсунок

Топливную рампу снимаем для проверки форсунок и их замены, а также при демонтаже впускного трубопровода.
Сбрасываем давление в системе питания (см. Снятие и разборка топливного модуля).
Отсоединяем провод от «минусового» вывода аккумуляторной батареи.
Снимаем защиту топливной рампы (см. Снятие защиты топливной рампы).

На двигателе 2,0

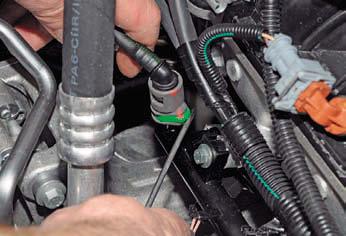

Нажав на фиксатор наконечника трубки подвода топлива к рампе…

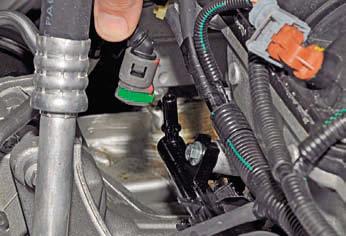

…снимаем наконечник трубки со штуцера топливной рампы.

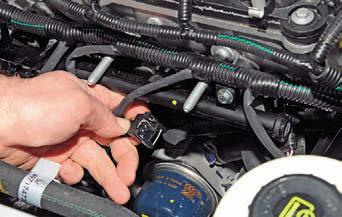

Нажав на пружинный фиксатор колодки проводов, отсоединяем колодку проводов от разъема форсунки.
Аналогично отсоединяем колодки проводов от разъемов остальных форсунок.

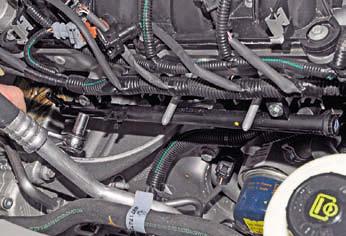

Головкой «на 8» отворачиваем два болта крепления топливной рампы к впускному трубопроводу.

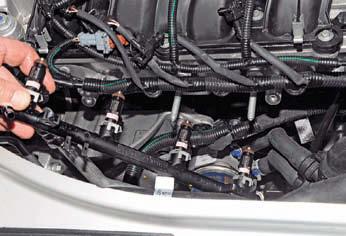

Потянув рампу вдоль осей форсунок, преодолеваем сопротивление их резиновых уплотнительных колец и вынимаем все четыре форсунки из отверстий во впускном трубопроводе.

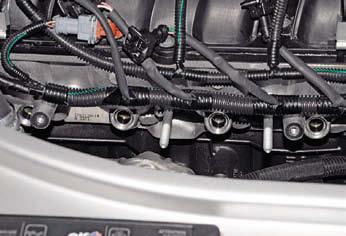

Отверстия под форсунки во впускном трубопроводе.

Поддев отверткой…

…снимаем запорную скобу форсунки.

Преодолевая сопротивление уплотнительного кольца, вынимаем форсунку из гнезда топливной рампы Поддевая тонкой плоской отверткой…

…снимаем уплотнительные кольца форсунки.
Форсунка уплотняется двумя резиновыми кольцами: серого цвета – в топливной рампе, коричневого цвета – во впускном трубопроводе.
Аналогично снимаем остальные форсунки.

На двигателе 1,6

Операции по демонтажу топливной рампы с форсунками на двигателе 1,6 аналогичны соответствующим операциям на двигателе 2,0.

Снимаем топливную рампу с форсунками.

Поддев отверткой…

…снимаем запорную скобу форсунки.

Преодолевая сопротивление уплотнительного кольца, вынимаем форсунку из гнезда топливной рампы.
Поддевая тонкой плоской отверткой…

…снимаем уплотнительные кольца форсунки.
Форсунка уплотняется двумя резиновыми кольцами: синего цвета – в топливной рампе, черного цвета – во впускном трубопроводе.
Аналогично снимаем остальные форсунки.
Сборку и установку топливной рампы с форсунками проводим в обратной последовательности.
Уплотнительные кольца форсунок заменяем новыми.
Перед монтажом форсунок наносим на их уплотнительные кольца тонкий слой моторного масла.
После установки запорной скобы проверяем для каждой форсунки надежность ее фиксации в гнезде рампы.
