Renault Duster. Снятие датчиков концентрации кислорода

Снимаем датчики для замены, а также при демонтаже системы выпуска отработавших газов.
Работу выполняем при остывших элементах системы выпуска.

Снятие управляющего датчика концентрации кислорода

Снимаем воздухозаборник и резонатор воздушного тракта двигателя (см. Снятие воздухозаборника и резонатора воздушного тракта).

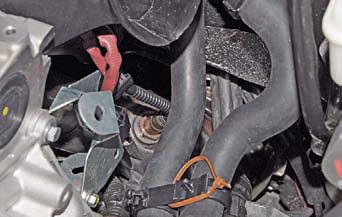

Расположение управляющего датчика концентрации кислорода в моторном отсеке (для наглядности пластмассовый держатель шлангов радиатора отопителя отсоединен от кронштейна двигателя).

Колодка жгута проводов датчика, соединенная с колодкой жгута проводов системы управления двигателем, закреплена на пластмассовом держателе кронштейна двигателя.

Выводим жгут проводов датчика из пластмассовой скобы, закрепленной на кронштейне.

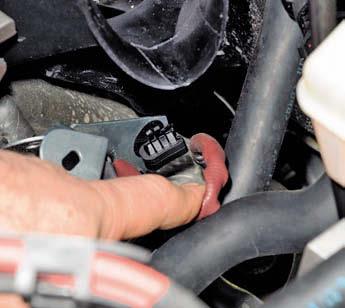

Нажав на фиксатор держателя…

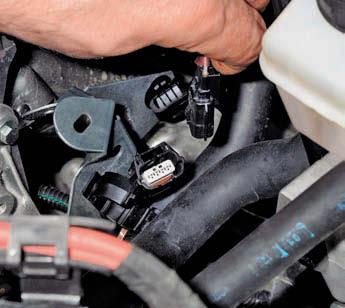

…сдвигаем с держателя вниз колодку жгута проводов датчика.

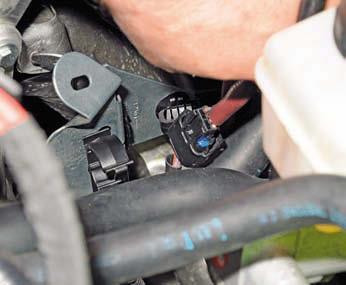

Нажав на фиксатор колодки жгута проводов системы управления двигателем, отсоединяем колодку от колодки жгута проводов управляющего датчика концентрации кислорода.

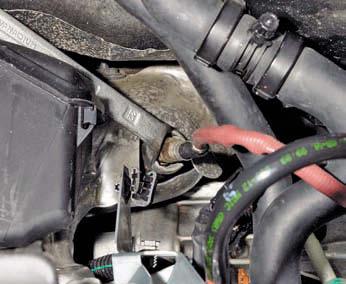

Демонтаж управляющего датчика концентрации кислорода затруднен, так как датчик расположен в труднодоступном месте, а шестигранник на корпусе датчика «утоплен» в гнезде теплозащитных экранов выпускного коллектора.
Поэтому, в этих условиях вывернуть датчик из отверстия выпускного коллектора можно только с помощью специального ключа «на 22» – трубчатого или Z-образного.
При использовании Z-образного ключа продеваем колодку жгута проводов датчика сквозь кольцо ключа…

…и надеваем кольцо ключа на шестигранник датчика.

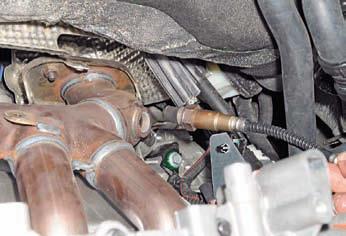

Выворачиваем датчик из отверстия выпускного коллектора.
При отсутствии специального ключа для демонтажа датчика необходимо снять ресивер воздушного тракта двигателя и извлечь корпус воздушного фильтра из моторного отсека (см. Снятие ресивера).

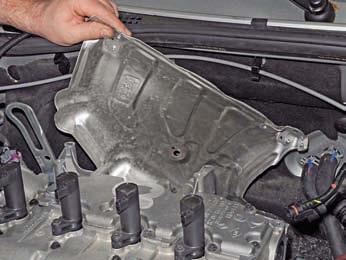

Снимаем верхний теплозащитный экран выпускного коллектора (см. Снятие выпускного коллектора).
Продев колодку жгута проводов датчика концентрации кислорода сквозь кольцо накидного ключа «на 22»…

…надеваем кольцо ключа на шестигранник датчика.

Выворачиваем датчик из отверстия выпускного коллектора.

Управляющий датчик концентрации кислорода.
Устанавливаем управляющий датчик концентрации кислорода в обратной последовательности.
Перед установкой датчика наносим на его резьбу тонкий слой графитовой смазки, не допуская ее попадания внутрь датчика через отверстие в его наконечнике.
Затягиваем датчик предписанным моментом (см. Приложения).
