Renault Megane 2. ЗАДНЯЯ ПОДВЕСКА

ОСОБЕННОСТИ КОНСТРУКЦИИ

Задняя подвеска автомобиля полунеза­висимая, рычажно-пружинная с продольны­ми рычагами 1 (рис. 7.4), шарнирно закре­пленными на кузове автомобиля и связан­ными между собой балкой 8. Продольные рычаги 1 соединены с кузовом сайлентблоками. Пружины 5 подвески цилиндриче­ские. Нижние концы пружин опираются на упругие резиновые прокладки 7.

На рычагах 1 подвески болтами закре­плены нижние концы телескопических ги­дравлических амортизаторов 4 двусторон­него действия. Верхние концы амортизато­ров крепятся к кузову.





Углы установки задних колес заданы кон­структивно и в эксплуатации не регулиру­ются. Возможен лишь контроль состояния задней подвески по углам установки колес.

Если измеренные углы не соответствуют контрольным значениям (см. «Проверка и регулировка углов установки колес», с. 151), проверьте состояние задней подвески.



Renault Megane 2. ПРОВЕРКА ТЕХНИЧЕСКОГО СОСТОЯНИЯ ДЕТАЛЕЙ ЗАДНЕЙ ПОДВЕСКИ НА АВТОМОБИЛЕ

Проверки и работы проводите снизу ав­томобиля, установленного на подъемнике или смотровой канаве (с вывешенными за­дними колесами).

1.   Осмотрите, нет ли на деталях подвески трещин или следов задевания о дорожные препятствия или кузов, деформации дета­лей задка кузова в местах крепления узлов и деталей подвески.

2.   Осмотрите резиновые втулки верхнего и нижнего креплений амортизатора.

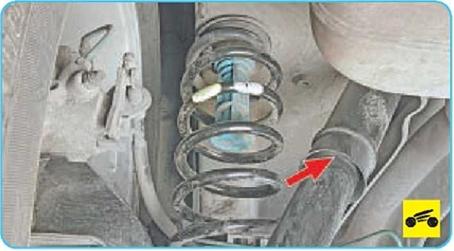

3.      Осмотрите амортизатор. Потеки жид­кости не допускаются.





4.      Проверьте затяжку болтов верхнего крепления амортизатора.

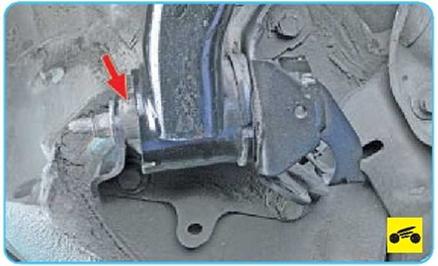

7.       Проверьте состояние сайлентблока продольного рычага задней подвески.

8.  Аналогично проверьте и осмотрите со­стояние деталей задней подвески с другой стороны.

ПОЛЕЗНЫЙ СОВЕТ

Обратите внимание на систему выпуска отработавших газов. Посторонние стуки, из­даваемые ею, часто принимают за стук в за­дней подвеске. Применение нестандартных деталей или обрыв элементов подвески глу­шителя может вызвать сильный стук, осо­бенно при перегазовках. Для проверки оста­новите двигатель, внимательно осмотрите систему выпуска, проверьте надежность крепления и подвеску глушителя. Взявшись за конец выхлопной трубы, покачайте глуши­тель вверх-вниз и из стороны в сторону - сту­ков быть не должно.
