Renault Megane 2. СНЯТИЕ И УСТАНОВКА ПОДРАМНИКА

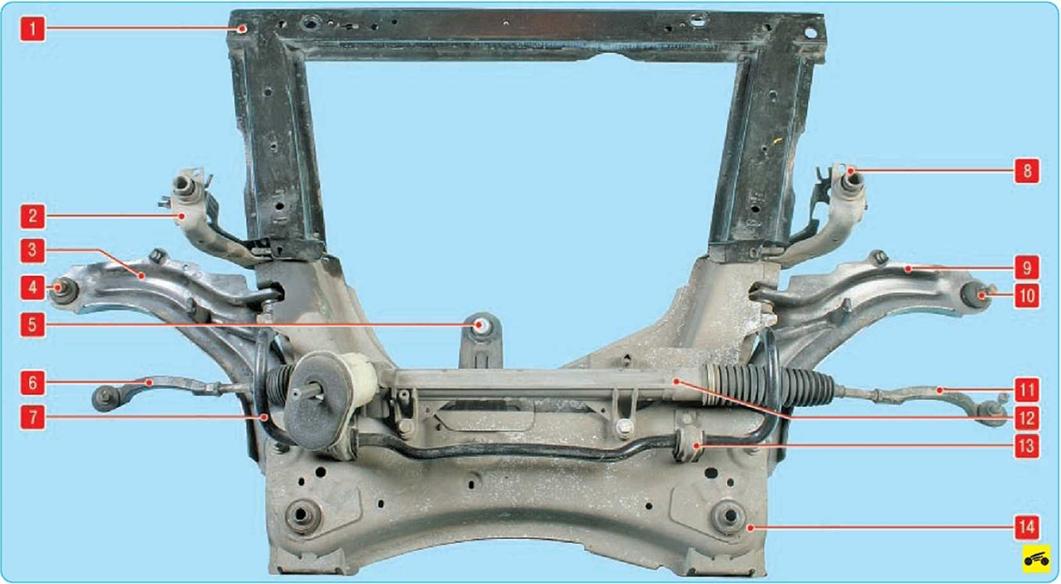

Расположение деталей подрамника пе­редней подвески показано на рис. 7.3.

Вам потребуются: ключи «на 10», «на 16», «на 18», торцовые головки «на 16», «на 18», отвертка с плоским лезвием.

Для снятия передней части подрамни­ка выполните следующие операции.

1.       Затормозите автомобиль стояночным тормозом и установите противооткатные упоры («башмаки») под задние колеса.

2.       Закрепите радиатор за его верхнюю рамку веревкой или проволокой.

3.       Приподнимите переднюю часть авто­мобиля, установите ее на надежные опоры и снимите колеса.





4.       Снимите защиту картера и брызговик двигателя (см. «Снятие и установка брызго­вика и защиты картера двигателя», с. 63).

5.       Снимите подкрылки передних колес

(см. «Снятие и установка подкрылков ко­лес», с. 220).













6.  Выверните четыре болта крепления крон­штейна передней части подрамника к кузову...









8.     Отверните гайку крепления передней части к задней части подрамника.

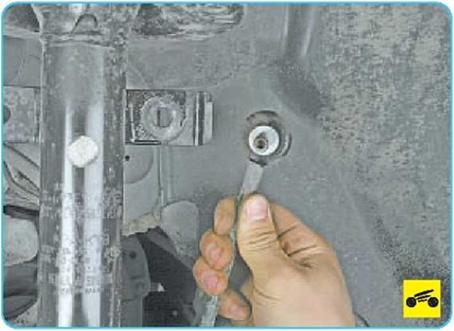

9.     Выверните болт крепления передней части подрамника к кузову.

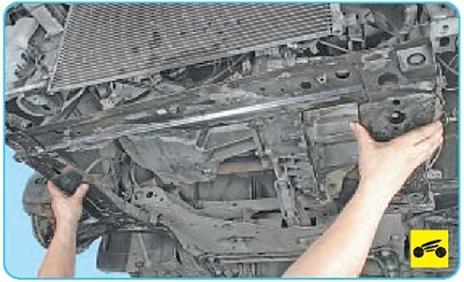

10.     Аналогично выполните все перечи­сленные операции с другой стороны.







Для снятия задней части подрамника

выполните следующие операции.

1.    Отсоедините провод от клеммы «ми­нус» аккумуляторной батареи.

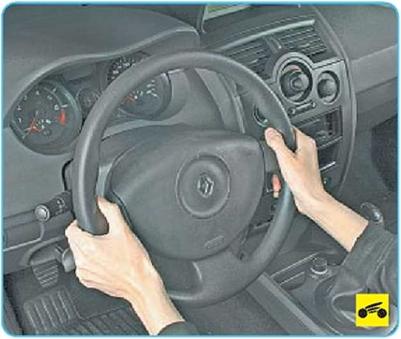

2.    Установите рулевое колесо в положе­ние прямолинейного движения, затормо­зите автомобиль стояночным тормозом и установите противооткатные упоры («баш­маки») под задние колеса.

3.    Выверните стяжной болт кпеммового крепления карданного шарнира промежу­точного вала к валу-шестерни рулевого ме­ханизма (см. «Снятие и установка рулевой колонки», с. 156).

4.    Приподнимите переднюю часть авто­мобиля, установите ее на надежные опоры и снимите колеса.



Ослабляйте и затягивайте болты крепления колеса только на автомобиле, стоящем на земле.





5.      Снимите защиту картера двигателя

(см. «Снятие и установка брызговика и за­щиты картера двигателя», с. 63).

6.      Снимите подкрылки передних колес

(см. «Снятие и установка подкрылков ко­лес», с. 220).

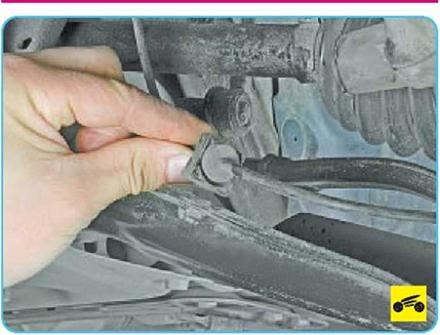

7.      Снимите держатель жгута проводов датчика частоты вращения колеса с рычага передней подвески.

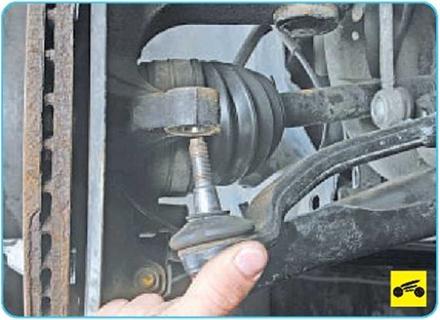

8.      Выпрессуйте палец шарнира наконеч­ника рулевой тяги из отверстия поворотно­го кулака (см. «Замена наконечника руле­вой тяги», с. 158).





9.        Выпрессуйте палец шаровой опоры рычага передней подвески из отверстия поворотного кулака (см. «Замена рычага передней подвески», с. 141).





10.  Снимите верхний шарнир крепления стойки стабилизатора поперечной устой­чивости с кронштейна амортизаторной стойки (см. «Замена стоек стабилизатора поперечной устойчивости передней подве­ски», с. 142).

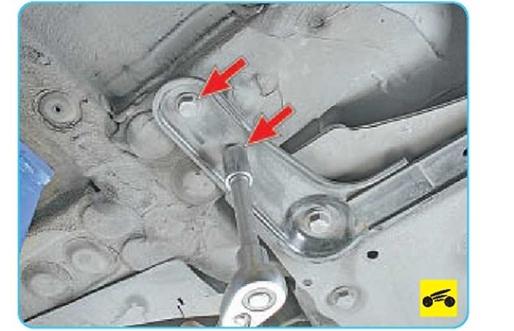

11     Выверните два болта крепления крон­штейна задней части подрамника.

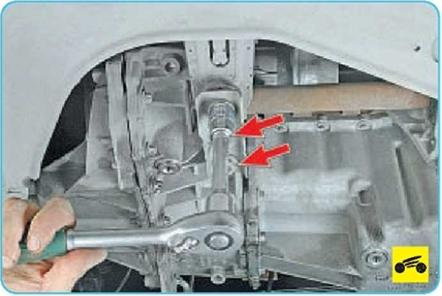

12.       Выверните болт крепления левого кронштейна задней части подрамника к кузову.

13.       Аналогично выполните все перечи­сленные операции с другой стороны.

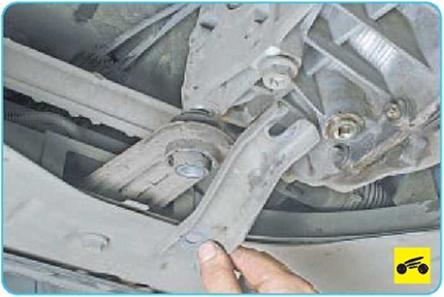

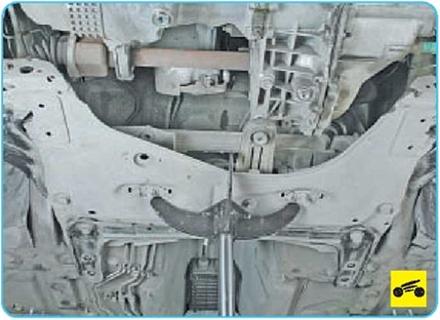

17.    Снимите заднюю часть подрамника, опустив ее на стойках.

18.    Установите части подрамника и все детали в порядке, обратном снятию.

19.    После установки передней и задней частей подрамника передней подвески проверьте и при необходимости отрегу­лируйте углы установки колес. Для этого воспользуйтесь услугами мастерских, располагающих специальным оборудова­нием.
