Renault Megane 2. СНЯТИЕ И УСТАНОВКА ТЕРМОЭКРАНОВ ДВИГАТЕЛЯ

Во время работы двигателя система вы­пуска отработавших газов нагревается до высокой температуры, поэтому при силь­ном механическом повреждении или зна­чительной коррозии термоэкранов, устано­вленных на элементах системы, обязатель­но замените их. Помимо снижения уровня комфорта в салоне, неисправность термо­экранов может привести к возгоранию тер- мошумоизоляции пола кузова.

Вам потребуются: ключи «на 10», TORX Т15, пассатижи, опора.





Для снятия термоэкрана основного глу шителя выполните следующие операции.

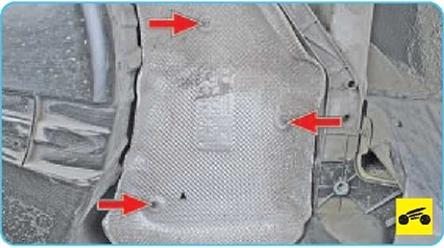

1.      Выверните три винта крепления тер­моэкрана...

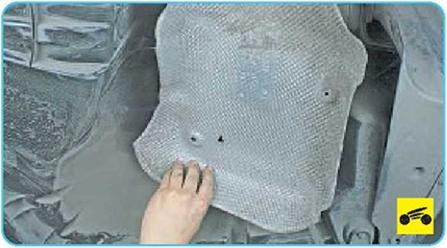

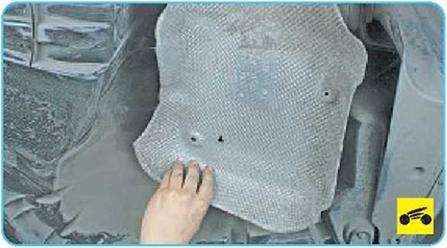

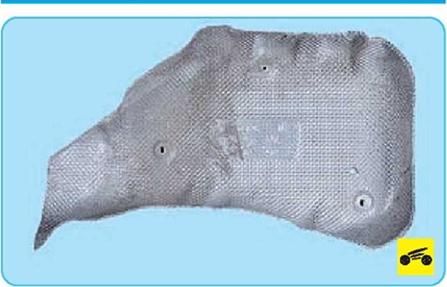

2.      ...и снимите термоэкран основного глушителя.





Для снятия термоэкрана дополнитель­ного глушителя выполните следующие операции.

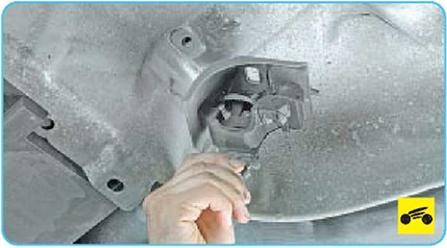

1. Снимите подушку подвески трубы до­полнительного глушителя (см. «Замена по­душек подвески системы выпуска отрабо­тавших газов», с. 111).










3.

...и передний болты крепления термо­экрана.

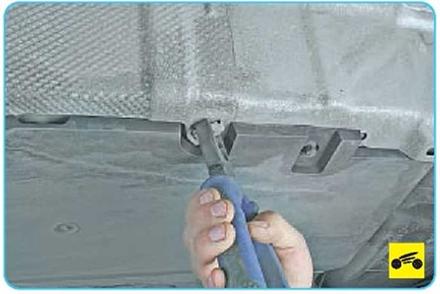

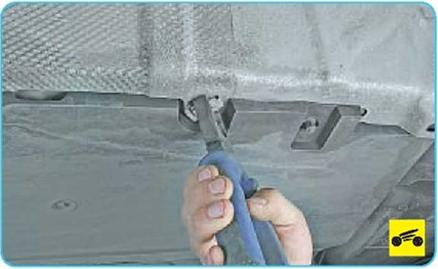

4.     С помощью пассатижей выверните...





5.     ...и снимите фиксаторы крепления центрального термоэкрана с термоэкра­ном трубы дополнительного глушителя.

ПРИМЕЧАНИЕ

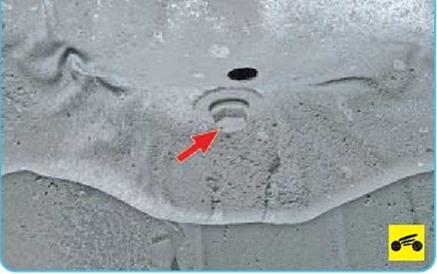

Так расположены фиксаторы крепления цен­трального термоэкрана и термоэкрана трубы дополнительного глушителя.





6.   Выведите из зацепления со шпильками центральный термоэкран и снимите термо­экран трубы дополнительного глушителя.





Для снятия центрального термоэкрана

выполните следующие операции.





1. Извлеките жгут проводов диагностиче­ского датчика концентрации кислорода из держателя...

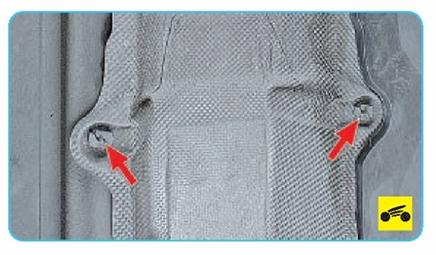

4.     ...и снимите фиксаторы крепления центрального термоэкрана.





5.     Снимите центральный термоэкран. Для снятия термоэкранов выпускного коллектора выполните следующие опе­рации.





1.

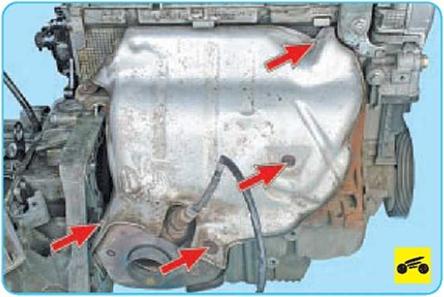

Выверните болты крепления верхнего термоэкрана...









3.     Выверните болты крепления нижнего термоэкрана...


4.    ...и снимите термоэкран.

Установите снятые термоэкраны в обрат­ной последовательности.
