Renault Megane 2. СИСТЕМА УЛАВЛИВАНИЯ ПАРОВ ТОПЛИВА ДВИГАТЕЛЯ

Система улавливания паров топлива предотвращает выход из системы питания в атмосферу паров топлива, неблагоприятно влияющих на экологию окружающей среды.

В системе применен метод поглощения паров угольным адсорбером, который установлен в багажном отделении.

Электромагнитный клапан продувки по сигналам блока управления двигателем переключает режимы работы системы.

Пары топлива из топливного бака по трубопроводу постоянно отводятся и накапливаются в адсорбере, заполненном активированным углем (адсорбентом). При работе двигателя происходит регенерация (восстановление) адсорбента продувкой адсорбера свежим воздухом, поступающим в систему под действием разрежения, передаваемого по трубопроводу из ресивера в полость адсорбера при открывании клапана продувки. Блок управления регулирует степень продувки адсорбера в зависимости от режима работы двигателя, подавая на клапан сигнал с изменяемой частотой импульса.

Пары топлива из адсорбера по трубопроводу поступают в ресивер двигателя и сгорают в цилиндрах.

Неисправности системы улавливания паров топлива влекут за собой нестабильность холостого хода, остановку двигателя, повышенную токсичность отработавших газов и ухудшение ходовых качеств автомобиля.

Renault Megane 2. СНЯТИЕ И УСТАНОВКА АДСОРБЕРА ДВИГАТЕЛЯ

Вам потребуется отвертка с плоским лезвием.

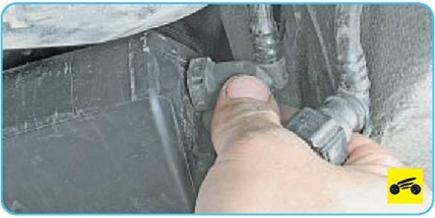

1. Сожмите фиксаторы крепления наконечника шланга подвода паров топлива...

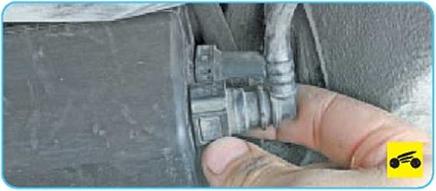

2. ...и отсоедините наконечник шланга от штуцера адсорбера.

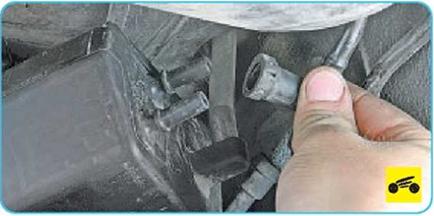

3. Сожмите фиксаторы наконечника шланга отвода паров топлива...

4. ...и отсоедините наконечник шланга от штуцера адсорбера.

5. Отсоедините атмосферный шланг от штуцера адсорбера.

6. Подденьте большой отверткой...

7. ...и, преодолевая упругое сопротивление фиксаторов, снимите адсорбер системы улавливания паров топлива.

8. Установите адсорбер системы улавливания паров топлива в порядке, обратном снятию.
