Renault Megane 2. КОМБИНАЦИЯ ПРИБОРОВ

Расположение приборов и сигнализато­ров в комбинации приборов показано на рис. 1.11.

В комбинации приборов установлены следующие приборы и сигнализаторы.

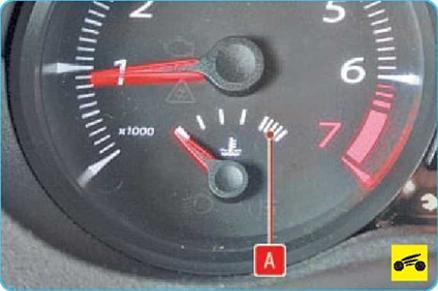

1      - тахометр показывает частоту враще­ния коленчатого вала двигателя. Шкала имеет деления от 0 до 7, цена деления 0,1. Для того чтобы узнать частоту вращения ко­ленчатого вала в мин нужно показания та­хометра умножить на 1000. Красная зона - опасный для двигателя режим.

2      - сигнализатор системы стабилиза­ции движения ESP и противобуксовочной системы ASR. Мигание сигнализато­ра свидетельствует о включении механиз­ма предотвращении заноса либо об отключении противобуксовочной системы. Постоянное горение сигнализатора свиде­тельствует о неисправности систем.

3      - сигнализатор неисправности си­стемы управления двигателем загорается при включении зажигания и гаснет после пуска двигателя.





Горение сигнализатора при работающем двигателе свидетельствует о неисправности системы управления двигателем. Это не оз­начает, что двигатель надо немедленно остановить: система управления двигателем переходит на аварийные режимы, позволяю­щие двигателю работать в условиях, близких к нормальным. Однако причину неисправно­сти надо постараться устранить как можно быстрее, так как длительная эксплуатация автомобиля с горящим сигнализатором мо­жет привести к увеличению расхода топли­ва, ухудшению тяговых характеристик авто­мобиля и поломкам двигателя.

4      - сигнализатор включения левого указателя поворота загорается мигаю­щим светом при включении левого указате­ля поворота (синхронно с ним). Мигание сигнализатора с удвоенной частотой сви­детельствует о перегорании лампы в ка­ком-либо указателе левого поворота. Если сигнализатор не загорается или горит по­стоянно, это указывает на неисправность электрических цепей указателей поворота.

5      - сигнализатор состояния антибло- кировочной системы тормозов (ABS). Сигнализатор загорается при включении зажигания, после пуска двигателя он гас­нет. Горение сигнализатора при работаю­щем двигателе указывает на неисправ­ность антиблокировочной системы.

6      - сигнализатор состояния подушек безопасности загорается при включении зажигания и гаснет после пуска двигателя. Горение сигнализатора при работающем двигателе или его незагорание при пуске двигателя указывает на неисправность в системе подушек безопасности.

7      - бортовой компьютер (см. «Борто­вой компьютер», с. 20).





8      - сигнализатор открытых дверей.

Включение сигнализатора указывает на то, что боковые двери или крышка багажника открыты или закрыты неплотно.

9      - сигнализатор режима предпуско­вого подогрева (только на автомобилях с дизельным двигателем) загорается при включении зажигания. Сигнализатор гас­нет, когда свечи накаливания нагреются до требуемой температуры - двигатель готов к пуску.

10      - сигнализатор включения правого указателя поворота загорается мигаю­щим светом при включении правого указа-теля поворота (синхронно с ним). Мигание сигнализатора с удвоенной частотой сви­детельствует о перегорании лампы в ка­ком-либо указателе правого поворота. Если сигнализатор не загорается или горит постоянно, это указывает на неисправность электрических цепей указателей поворота.

Рис. 1.11. Комбинация приборов





11        - сигнализатор падения давления масла в двигателе загорается при вклю­чении зажигания и гаснет через несколько секунд. Если сигнализатор не гаснет или загорается во время работы двигателя, да­вление масла недостаточно.

12        - сигнализатор разряда аккумуля­торной батареи загорается при включении зажигания и гаснет после пуска двигателя. Если сигнализатор не гаснет или загорает­ся во время работы двигателя, это свиде­тельствует о повышенном или пониженном токе зарядки аккумуляторной батареи.

13        - спидометр индукционного типа показывает, с какой скоростью в данный момент движется автомобиль. Шкала про­градуирована от 0 до 250 км/ч, цена деле­ния 10 км/ч.

14        - сигнализатор режимов системы круиз-контроля.

15        - сигнализатор включения стоя­ночного тормоза и аварийного состоя­ния тормозной системы загорается при включении зажигания и гаснет после пуска двигателя. Постоянное горение сигнализа­тора при включенном зажигании может сви­детельствовать о том, что включен стояноч­ный тормоз или уровень тормозной жидко­сти стал ниже метки «MINI» бачка главного цилиндра привода тормозной системы.





1 6 - указатель уровня топлива. Переме­щение стрелки уровня топлива к красной зо­не указывает на необходимость дозаправки во избежание перебоев в работе двигателя.

17        - сигнализатор состояния сажево­го фильтра (на автомобилях, оборудован­ных дизельным двигателем) загорается при загрязнении сажевого фильтра.


18       - сигнализатор минимального ре­зерва топлива в баке.

19       - сигнализатор состояния системы питания сжиженным нефтяным газом.

20       - сигнализатор необходимости эк­стренной остановки загорается при вклю­чении зажигания и гаснет после пуска дви­гателя. При загорании сигнализатора во время движения немедленно остановитесь и заглушите двигатель.

21       - сигнализатор состояния системы блокировки пуска двигателя.

22       - сигнализатор необходимости проведения технического обслужива­ния загорается при включении зажигания и гаснет после пуска двигателя.

23       - сигнализатор включения проти­вотуманных фар.

24       - сигнализатор включения задних противотуманных фонарей.





ПРЕДУПРЕЖДЕНИЕ

Не допускайте эксплуатации автомобиля с перегревшимся двигателем, так как это при­ведет к серьезным поломкам двигателя.

26       - сигнализатор включения ближнего света фар.

27       - сигнализатор включения дальне го света фар.
