Управляющий датчик концентрации кислорода установлен перед каталитичес­ким нейтрализатором отработавших газов.

Вам потребуются: ключ «на 22», от­вертка с плоским лезвием.

1.     Отсоедините провод от клеммы «ми­нус» аккумуляторной батареи.

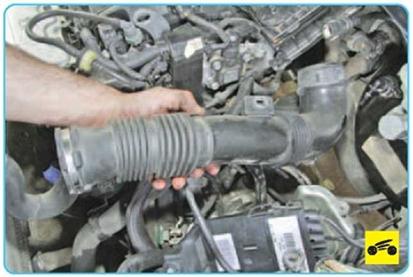

2.     Снимите воздухоподводящий рукав воздушного фильтра (см. «Снятие и уста­новка воздушного фильтра», с. 109).





3.

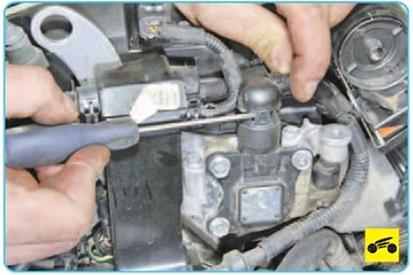

Нажмите на фиксатор колодки жгута проводов и отсоедините переходную ко­лодку от колодки провода управляющего датчика концентрации кислорода.

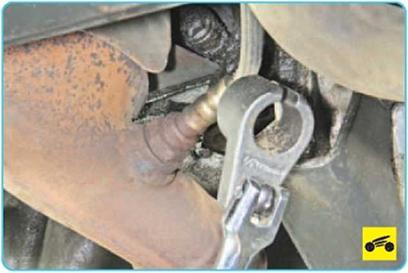

5.     Выверните управляющий датчик кон­центрации кислорода...

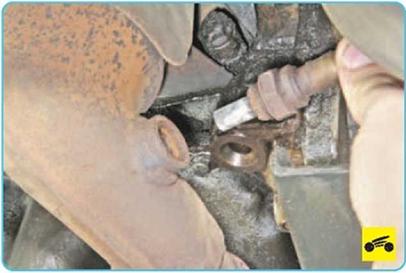

6..        .. и извлеките его из отверстия в приемной трубе каталитического нейтрализатора.

7.    Установите управляющий датчик кон­центрации кислорода и все детали в поряд­ке, обратном снятию.

Диагностический датчик концентра­ции кислорода расположен в выходном патрубке каталитического нейтрализатора.

Вам потребуются: ключ «на 22», от­вертка с плоским лезвием.

ПРИМЕЧАНИЕ

Работу по замене диагностического датчика концентрации кислорода удобнее проводить на подъемнике или эстакаде.

1.    Отсоедините провод от клеммы «ми­нус» аккумуляторной батареи.

2.

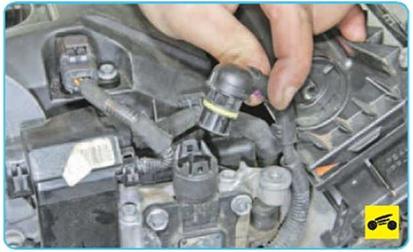

Отожмите фиксатор и отсоедините ко­лодку жгута проводов от колодки диагности­ческого датчика концентрации кислорода.









5.    ...и, вывернув его, снимите.

6.    Установите диагностический датчик концентрации кислорода и все детали в по­рядке, обратном снятию.
