Peugeot 308. ЗАМЕНА ДАТЧИКОВ СИСТЕМЫ УПРАВЛЕНИЯ ДВИГАТЕЛЕМ - ЧАСТЬ 1

Датчик положения коленчатого вала

установлен в задней части блока цилинд­ров двигателя напротив задающего диска на коленчатом валу. При возникновении неисправности в цепи датчика двигатель перестает работать, электронный блок управления заносит в память код неис­правности и включает сигнальную лампу в комбинации приборов. В этом случае проверьте соединение колодки жгута про­водов и датчика. При необходимости за­мените датчик.



1.      Отсоедините провод от клеммы «ми­нус» аккумуляторной батареи.

2.      Приподнимите переднюю часть ав­томобиля и установите ее на надежные опоры.













5.      Выдвиньте фиксатор крепления за­щитного щитка датчика положения колен­чатого вала...

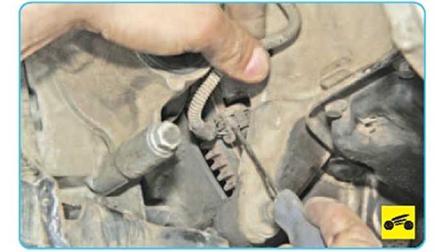

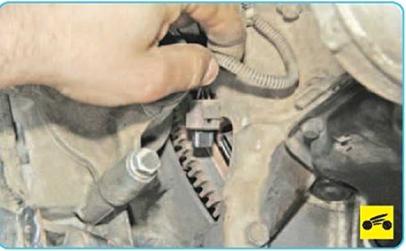

7.      Отожмите фиксатор колодки жгута проводов датчика...

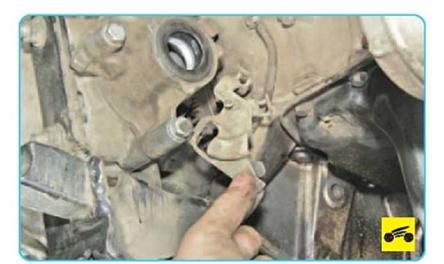

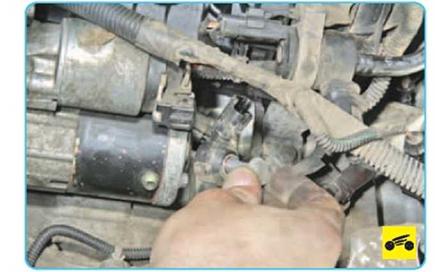

9.      Введите в отверстие в блоке цилинд­ров ключ в направлении, показанном на фото стрелкой, выверните болт крепле­ния датчика положения коленчатого вала и снимите датчик.

ПРИМЕЧАНИЕ





10.Установите датчик положения колен­чатого вала двигателя в порядке, обратном снятию.

Датчик положения распределитель­ного вала установлен в крышке головки блока. При неисправности в цепи датчика электронный блок управления заносит в па­мять код неисправности и использует об­ходную программу управления двигателем (без изменения фаз газораспределения).

ПРИМЕЧАНИЕ

Датчики положения впускного и выпускного распределительных валов меняют одинако­выми приемами. Работа показана на приме­ре датчика положения впускного распреде­лительного вала.

Вам потребуется торцовая головка «на 8».

1.

Отсоедините провод от клеммы «ми­нус» аккумуляторной батареи.

















6.

Заменив уплотнительное кольцо, уста­новите датчик положения распределитель­ного вала двигателя в порядке, обратном снятию.

Датчик температуры охлаждающей жидкости установлен в отверстии водора­спределителя. В случае отказа датчика электронный блок управления заносит в память код неисправности и использует обходную программу управления двигате­лем (рассчитывает приблизительное зна­чение температуры охлаждающей жидкос­ти по времени работы двигателя).

Вам потребуется отвертка с плоским лезвием.

1.     Отсоедините провод от клеммы «ми­нус» аккумуляторной батареи.

2.     Слейте 2-3 л охлаждающей жидкости из системы охлаждения двигателя (см. «За­мена охлаждающей жидкости», с. 101).

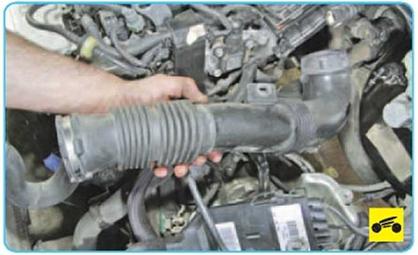

3.     Снимите воздухоподводящий рукав воздушного фильтра (см. «Снятие и уста­новка воздушного фильтра», с. 109).

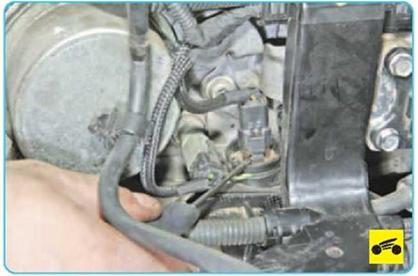

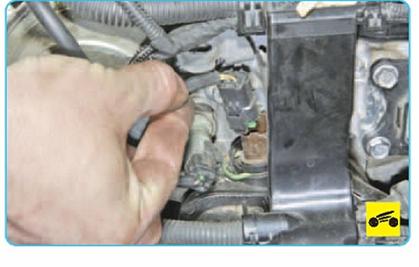

4.     Отожмите фиксатор колодки жгута проводов датчика температуры охлаждаю­щей жидкости...

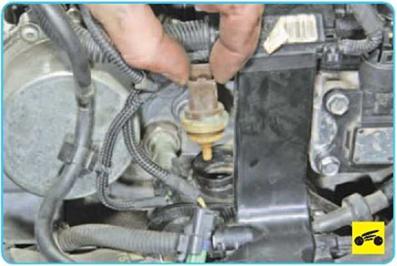

9.   Снимите датчик температуры охлажда­ющей жидкости.

10.                       Установите датчик и все детали в по­рядке, обратном снятию.

11.   Запейте охлаждающую жидкость (см. «Замена охлаждающей жидкости», с. 101).

Датчик положения дроссельной заслонки представляет собой переменный резистор, который соединен с осью дрос­сельной заслонки. Вращение оси заслонки вызывает изменение напряжения сигнала датчика, по которому электронный блок уп­равления определяет степень открытия дроссельной заслонки.

Датчик положения дроссельной заслонки встроен в крышку дроссельного узла и мо­жет быть заменен только в сборе с дрос­сельным узлом (см. «Снятие и установка дроссельного узла», с. 114).

Датчик детонации прикреплен болтом к стенке блока цилиндров в зоне между 2-м и 3-м цилиндрами. При отказе датчика эле­ктронный блок управления заносит в па­мять код неисправности и использует об­ходную программу управления двигателем (с уменьшенным углом опережения зажига­ния для исключения детонации).



Вам потребуются: отвертка с плоским лезвием, ключ «на 13».

1.    Установите автомобиль на подъемник или смотровую канаву.

2.    Отсоедините провод от клеммы «ми­нус» аккумуляторной батареи.

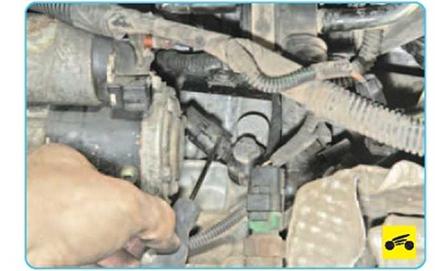

3.    Отожмите фиксатор колодки жгута проводов датчика детонации...













6.    ...извлеките болт из отверстия и сни­мите датчик детонации.

7.    Установите датчик детонации в поряд­ке, обратном снятию.

Датчик (комбинированный) разреже­ния во впускной трубе и температуры всасываемого воздуха установлен в ка­нале головки блока цилиндров непосредст­венно после фланца присоединения пат­рубка впускной трубы к 1-му цилиндру.

Вам потребуются: ключ «на 8», от­вертка с плоским лезвием.






1.     Снимите воздухоподводящий рукав воздушного фильтра (см. «Снятие и уста­новка воздушного фильтра», с. 109).

2.     Отсоедините провод от клеммы «ми­нус» аккумуляторной батареи.

ПРИМЕЧАНИЕ

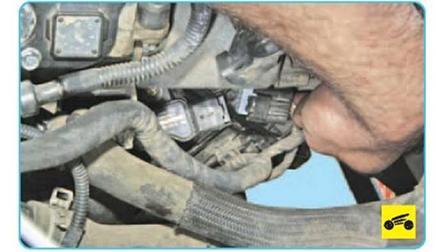

3.     Нажмите на фиксатор колодки жгута проводов датчика...







6.     ...и извлеките датчик из отверстия в го­ловке блока.

7.     Установите датчик в порядке, обрат­ном снятию.
