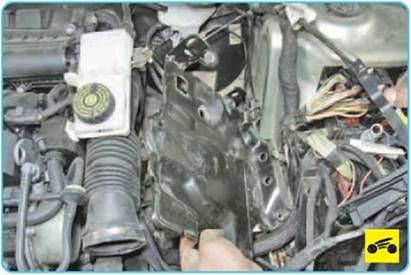

4.    ...и ее защитный щиток (см. «Снятие и установка аккумуляторной батареи», с. 202; «Снятие и установка полки крепления аккумуляторной батареи», с. 273).

5.    Отсоедините от катушек зажигания ко­лодки жгутов проводов (см. «Снятие и уста­новка катушек зажигания», с. 210).

6.    Снимите ремень привода вспомога­тельных агрегатов (см. «Проверка и замена ремня привода вспомогательных агрега­тов», с. 74).





7.    Нажмите на фиксатор и отсоедините колодку жгута проводов от электромагнит­ного клапана изменения фаз газораспре­деления выпускных клапанов.





8.    Извлеките держатель жгута проводов из отверстия в кронштейне указателя (щу­пе) уровня масла.







10.   Отверните гайку крепления провода «массы»...





11.   ...и снимите провод со шпильки. От­ведите в сторону жгут проводов низко­вольтной цепи системы зажигания.

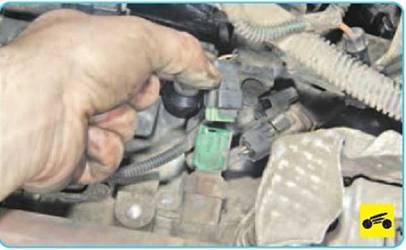

12.   Отожмите фиксатор колодки жгута проводов датчика положения распредели­тельного вала впускных клапанов и отсое­дините колодку от датчика.





13.   Аналогично отсоедините колодку жгу­та проводов от датчика положения распре­делительного вала выпускных клапанов.





14.   Подденьте отверткой фиксатор ко­лодки жгута проводов и отсоедините ко­лодку от датчика механизма регулирования высоты подъема впускных клапанов.





15.    Отожмите фиксатор колодки жгута проводов датчика аварийного падения дав­ления в системе смазки и отсоедините ко­лодку от датчика.





16.    Отожмите фиксатор колодки жгута проводов датчика температуры охлаждаю­щей жидкости и отсоедините колодку от датчика.

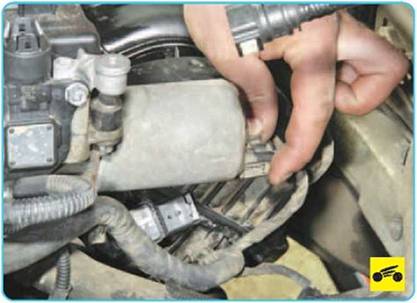

17.    Сожмите фиксаторы наконечника шланга вакуумного насоса...





18.    ...и отсоедините шланг от патрубка насоса.

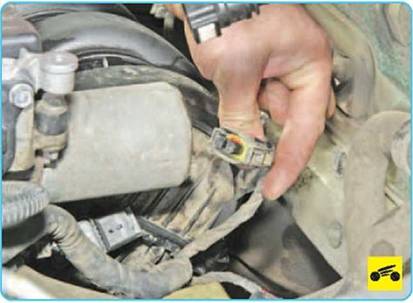

19.    Отожмите фиксатор колодки прово­да управляющего датчика концентрации кислорода...









21.    Извлеките держатель жгута проводов из отверстия в кронштейне.





22.    Отсоедините колодку жгута проводов управления термостатом.





23.    Снимите фиксатор жгута проводов с кронштейна на крышке головки блока ци­линдров.

24.    Снимите воздушный фильтр (см. «Снятие и установка воздушного фильтра», с. 109).

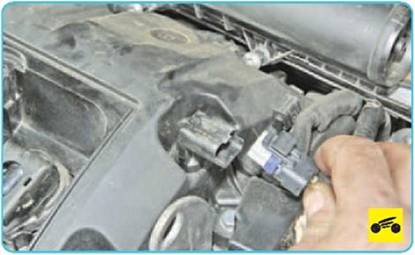

25.    Отсоедините колодку жгута проводов от датчика давления во впускной трубе.

26.     Снимите топливную рампу и отсоеди­ните колодки жгута проводов от форсунок

(см. «Снятие и установка топливной рам­пы», с. 113).





27.     Нажмите на фиксатор и отсоедините колодку жгута проводов от электромагнит­ного клапана изменения фаз газораспре­деления впускных клапанов.





28.     Сожмите фиксаторы колодки жгута проводов электропривода механизма ре­гулирования высоты подъема впускных клапанов...





29.     ...и отсоедините колодку от электро­привода.



30. Снимите фиксатор жгута проводов

с кронштейна на впускной трубе. Отведите

жгут проводов в сторону.





31.     Нажмите на фиксатор колодки жгута проводов и отсоедините колодку от дрос­сельного узла (для наглядности показано из-под автомобиля).





32.     Отсоедините и отведите в сторону от головки блока цилиндров впускную тру­бу (см. «Замена прокладок впускной тру­бы», с. 91)...



33.     ...отсоедините колодку жгута прово­дов клапана системы вентиляции картера и временно установите впускную трубу на шпильки головки блока.





34.     Нажмите на фиксатор колодки жгута проводов и отсоедините колодку от выклю­чателя света заднего хода.





35.     Отсоедините от рычагов коробки пе­редач наконечники тросов и извлеките из проемов кронштейна наконечники обо­лочек тросов (см. «Замена тросов управле­ния коробкой передач», с. 139).





36.     В моторном отсеке под автомоби­лем выполните следующие операции.

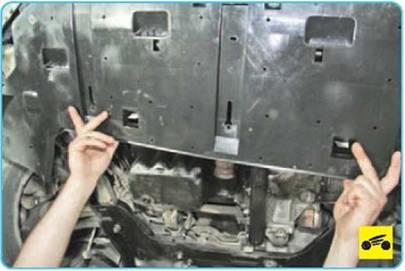

Снимите брызговик двигателя (см. «Сня­тие и установка брызговика двигателя», с. 72). ’

37.     Слейте охлаждающую жидкость из радиатора (см. Замена охлаждающей жид­кости», с. 101).

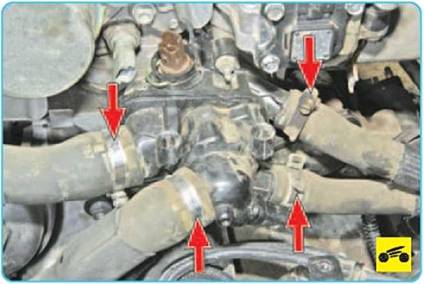

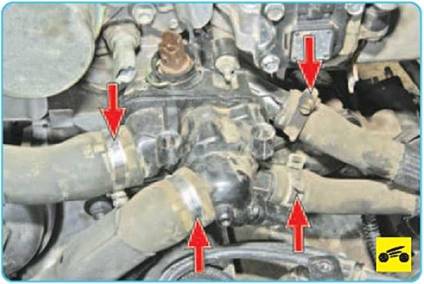

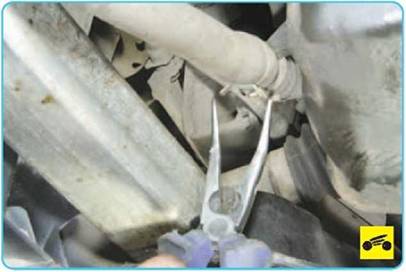

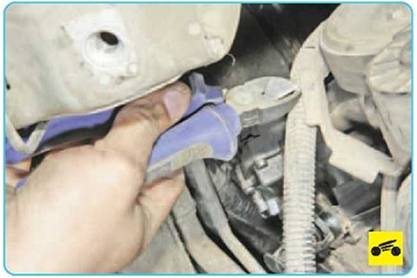

38.     Сожмите пассатижами отогнутые ушки хомута шланга системы охлаждения двигателя...

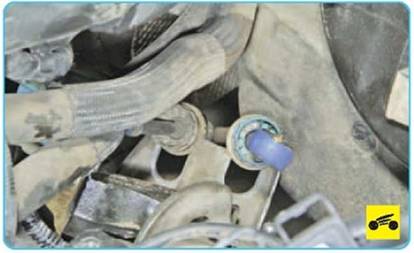

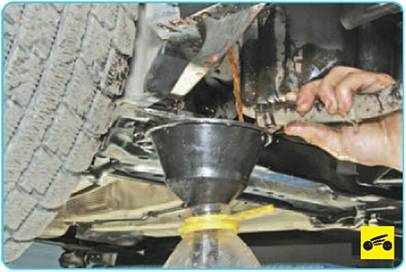

40. Подставьте емкость для сбора охлаж­дающей жидкости и отсоедините шланг от

патрубка водяного насоса. Слейте охлаждающую жидкость





41. В моторном отсеке сверху отсое­дините от патрубков водораспределителя шланги системы охлаждения двигателя.

ПРЕДУПРЕЖДЕНИЕ

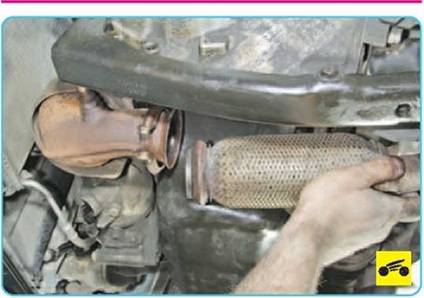

42.     Снимите приемную трубу (см. «Заме­на приемной трубы», с. 118).

43.     Снимите приводы передних колес

(см. «Снятие и установка приводов перед­них колес», с. 142).

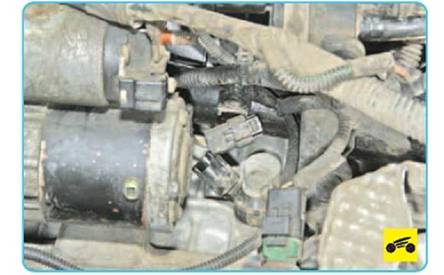

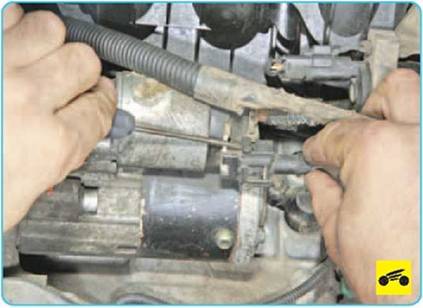

44.     Отожмите фиксатор колодки жгута проводов управляющего провода втягива­ющего реле стартера...

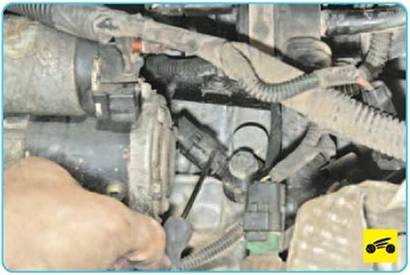

46.   Отверните гайку крепления силового провода к стартеру...





47.   ...снимите гайку и отсоедините про­вод.

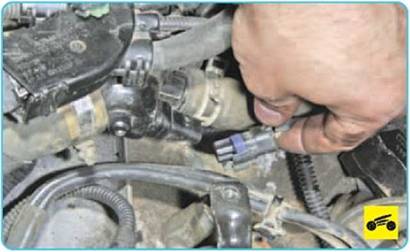

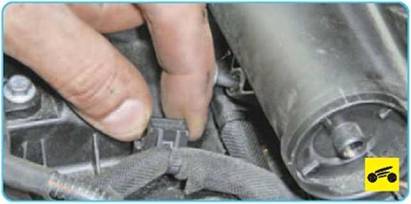

48.   Отсоедините колодку от электромаг­нитного клапана продувки адсорбера.





49.   Подденьте отверткой и отсоедините от штуцера клапана продувки адсорбера наконечник шланга.

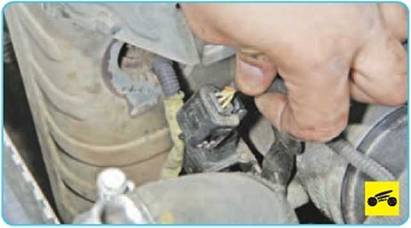

51. Отожмите фиксатор колодки жгута проводов датчика детонации...

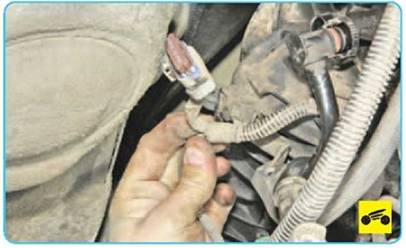

53.    Отожмите фиксатор колодки жгута проводов датчика уровня и температуры масла в системе смазки двигателя и отсое­дините колодку от датчика.

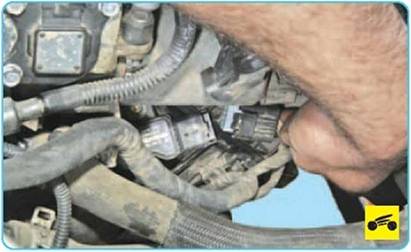

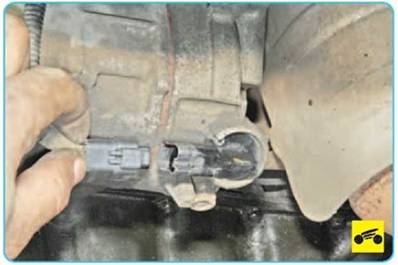

54.    Отожмите фиксатор переходной ко­лодки жгута проводов датчика положения коленчатого вала и разъедините колодки.

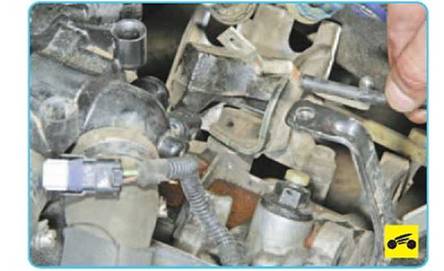

55.    Выверните болт крепления крон­штейна переходной колодки жгута прово­дов датчика положения коленчатого вала.

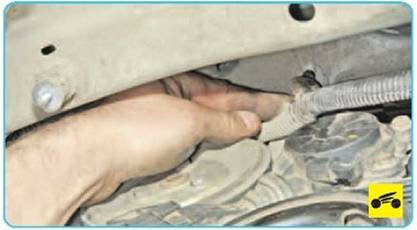

56.    Извлеките фиксатор жгута проводов из отверстия в кронштейне правой опоры подвески силового агрегата.





57.    Аналогично извлеките второй фикса­тор жгута проводов.





58.    Бокорезами перекусите хомут креп­ления жгута проводов к кронштейну и отве­дите жгут проводов в сторону от двигателя.





59.    Отсоедините трубопровод от рабочего цилиндра привода выключения сцепления...





60.    ...и от держателя на коробке передач

(см. «Снятие и установка коробки передач», с. 135).

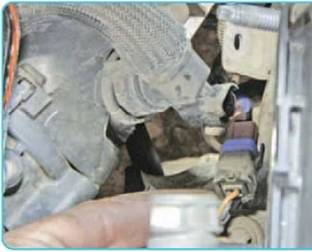

61.    Отсоедините колодку жгута проводов от клапана управления компрессором.





62.    Извлеките фиксатор жгута проводов из отверстия в кронштейне генератора и отведите жгут проводов в сторону.

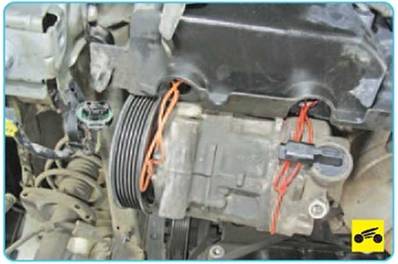

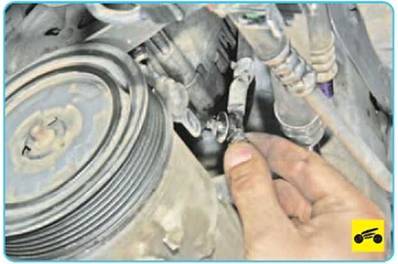

63.    Выверните болты крепления ком­прессора кондиционера, отведите его от блока цилиндров, не отсоединяя от него трубопроводы, и закрепите проволокой на кузове (см. «Снятие и установка ком­прессора кондиционера», с. 283).

64.    Снимите поперечину передней под­вески (см. «Снятие и установка поперечины передней подвески», с. 156).

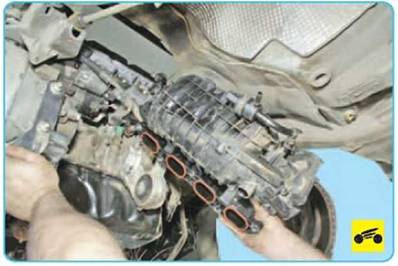

65.    Снимите со шпилек головки блока ци­линдров впускную трубу и снимите ее, опус­кая вниз.






66.    Выверните болт крепления «массово­го» провода к картеру коробки передач...









68.    Отверните гайку шпильки заднего крепления кронштейна жгута проводов к двигателю.





69.    Отверните две гайки шпилек креп­ления кронштейна жгута проводов к дви­гателю...









72.

Вывесите силовой агрегат подъем­ным устройством.

73.    Снимите правую и левую опоры под­вески силового агрегата (см. «Замена опор подвески силового агрегата», с. 76).

74.    Осторожно опускайте силовой агре­гат и еще раз убедитесь, что от силового агрегата отсоединены все шланги и колод­ки проводов. Опустите и выведите силовой агрегат из-под автомобиля.

75.    Установите силовой агрегат и все сня­тые детали в порядке, обратном снятию, и залейте эксплуатационные жидкости.
