Опель Астра Эйч. Электросхемы

Опель Астра Эйч. Электросхемы - часть 4

Схема 8. Система отопления (кондиционирования) и вентиляции салона: 1,5,6, 7, 17, 18 - контактные разъемы; 2 - реле К15; 3 - электронный модуль монтажного блока моторного отсека; 4 - монтажный блок моторного отсека; 8 - комбинация приборов; 9 - блок управления системой отопления (кондиционирования) и вентиляции салона; 10 - распределительное устройство системы отопления (кондиционирования) и вентиляции салона; 11 - резистивная сборка электромотора системы отопления (кондиционирования) и вентиляции салона; 12 - электромотор привода воздухораспределительной заслонки; 13 - электромотор привода заслонки системы циркуляции воздуха; 14, 15 - электромотор заслонки распределения воздушных потоков; 16 - электромотор заслонки смешивания воздуха

Схема 9. Выключатель стоп-сигналов, выключатель фонарей заднего хода, блок выключателей наружного освещения, подсветка комбинации приборов: 1, 2, 4, 5, 6, 14, 15, 16, 18, 19, 21, 24 - контактные разъемы; 3 - выключатель стоп-сигналов; 7, 11, 20 - монтажный блок предохранителей в моторном отсеке; 8 - электронный модуль монтажного блока предохранителей в салоне; 9 - монтажный блок предохранителей в салоне; 10 - электронный модуль монтажного блока в моторном отсеке; 12, 13 - выключатель фонарей света заднего хода; 17, 23 - комбинация приборов; 22 - блок выключателей наружного освещения

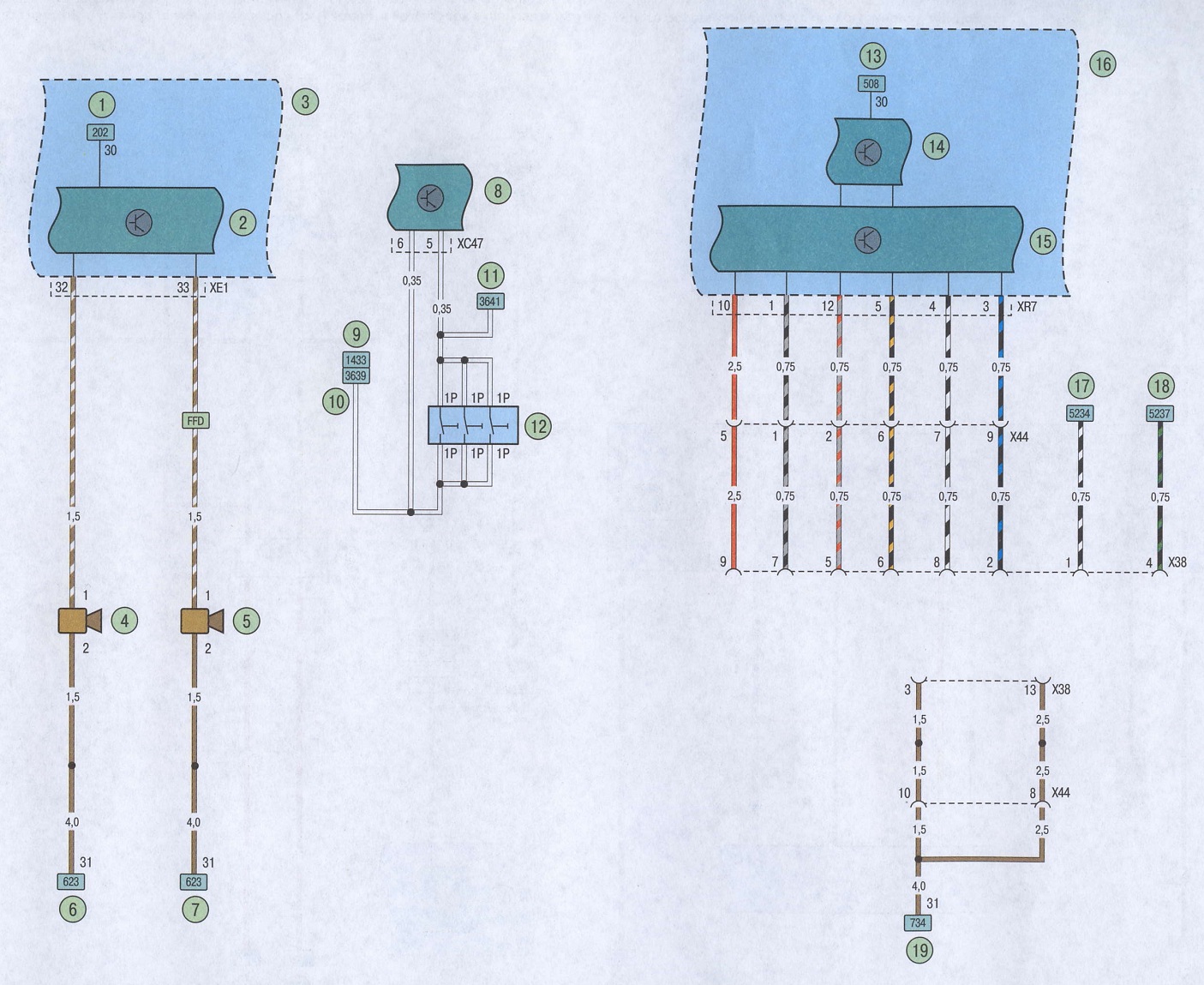

Схема 10. Тягово-сцепное устройство, звуковой сигнал: 1, 6, 7, 9, 10, 11, 13, 17, 18, 19 - контактные разъемы; 2, 14 - электронный модуль монтажного блока предохранителей в моторном отсеке; 3, 16 - монтажный блок предохранителей в моторном отсеке; 4, 5 - звуковой сигнал; 8 - электронный модуль рулевой колонки; 12 - блок выключателей; 15 - электронный модуль тягово-сцепного устройства

содержание .. 231 232 233 234
