Опель Астра Эйч. Электросхемы

Опель Астра Эйч. Электросхемы - часть 3

Схема 5. Наружные зеркала заднего вида: 1, 2, 4, 5, 6, 8, 9, 10, 12, 13, 14, 16 - контактные разъемы; 3, 7 - левое зеркало заднего вида; 11, 15 - правое зеркало заднего вида

Схема 6. Стеклоподъемники: 1, 2, 3, 5, 6, 7, 9, 10, 11, 13 - контактные разъемы; 4 - моторедуктор электростеклоподъемника левой передней двери; 8 - блок управления электростеклоподъемником правой передней двери; 12 - моторедуктор электростеклоподъемника правой передней двери

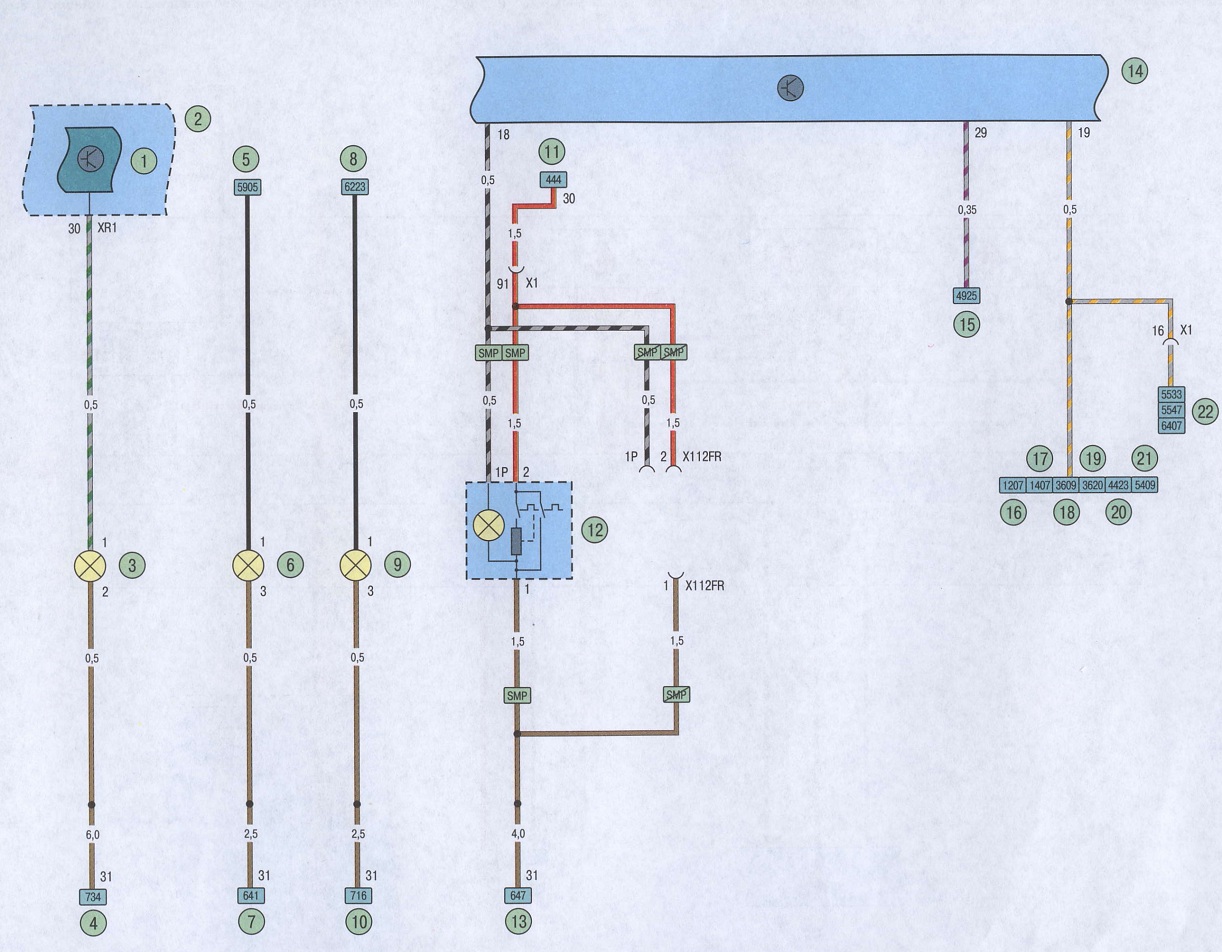

Схема 7. Освещение салона, прикуриватель, освещение багажного отделения: 1 — электронный модуль монтажного блока салона; 2 — монтажный блок салона; 3 — плафон освещения багажника; 4, 5, 7, 8, 10, 11, 13, 15, 16, 17, 18, 19, 20, 21, 22 - контактные разъемы; 6 - плафон освещения передней правой двери; 9 - плафон освещения передней левой двери; 12 - прикуриватель; 14 - комбинация приборов
