Опель Астра Эйч. СТЕКЛООЧИСТИТЕЛЬ ОКНА ДВЕРИ ЗАДКА

Все элементы стеклоочистителя окна двери задка (щетка, рычаг и моторедуктор в сборе с кронштейном) при необходимости можно снять в отдельности. В данном подразделе описано снятие щетки, рычага стеклоочисти­теля и моторедуктора в сборе с кронштейном. Процесс снятия и установки моторедуктора рассмотрен в разд. 10 «Электрооборудова­ние» (см. «Замена моторедуктора стеклоочи­стителя окна двери задка», с. 238).



Замена щетки стекло­очистителя окна двери задка



Для замены щетки стеклоочистителя какие-либо инструменты не требуются.







1.Отведите рычаг стеклоочистителя от стек­ла, преодолевая усилие пружины рычага. Из­влеките ось Б коромысла щетки из паза А держателя, расположенного в рычаге, пре­одолевая упругое сопротивление держателя.

2.     Установите щетку в порядке, обратном снятию. При этом ось коромысла щетки вве­дите в держатель рычага до защелкивания.









Опель Астра Эйч. Замена рычага стекло­очистителя окна двери задка

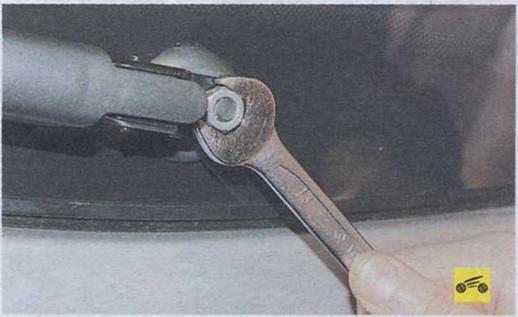

Вам потребуется ключ «на 12».

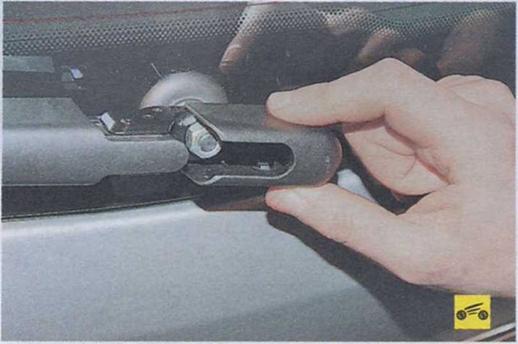

1.   Снимите защитный колпачок гайки креп­ления рычага коси моторедуктора стеклоочи­стителя.

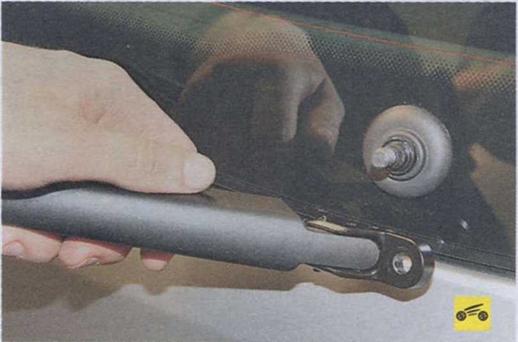

3.   ...и снимите рычаг с оси моторедуктора.

4.   Установите рычаг стеклоочистителя окна двери задка в порядке, обратном снятию.









Опель Астра Эйч. Снятие и установка моторедуктора стекло­очистителя двери задка в сборе с кронштейном







Вам потребуется торцовая головка «на 12».

1.   Снимите рычаг с оси моторедуктора (см. «Замена рычага стеклоочистителя окна двери задка», с. 238.

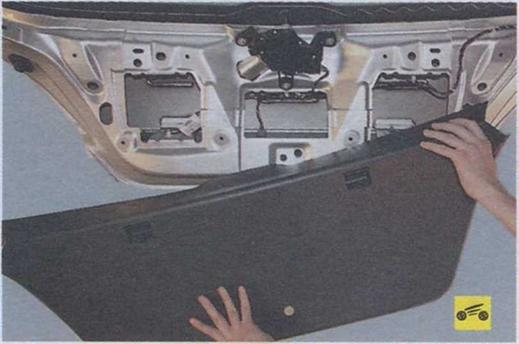

2.   Снимите обивку двери задка (см. «Сня­тие и установка обивки двери задка», с. 269).

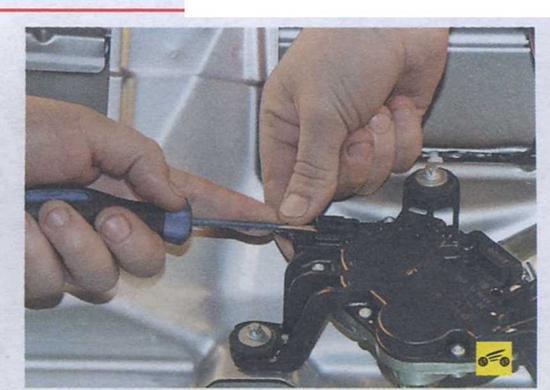

4.      ...отсоедините колодку жгута проводов от моторедуктора стеклоочистителя.





5.      Выверните три болта крепления кронштей­на стеклоочистителя к усилителю двери задка...




б.  ...и снимите моторедуктор стеклоочисти­теля двери задка в сборе с кронштейном.

_________  Примечание

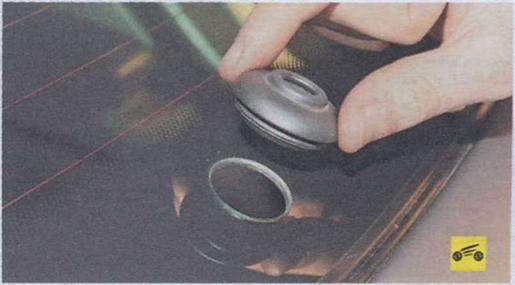

Если уплотнительная втулка поводка моторедуктора затвердела или надо­рвана, замените ее.

7.    Установите детали в порядке, обратном снятию.
