Опель Астра Эйч. Замена рычагов стеклоочистителя ветрового окна

Опель Астра Эйч. СТЕКЛООЧИСТИТЕЛЬ ВЕТРОВОГО ОКНА

Все элементы стеклоочистителя ветрового окна (щетки, рычаги и моторедуктор в сборе с трапецией) при необходимости можно снять в отдельности. В данном подразделе описано снятие щеток, рычагов и моторедуктора в сборе с трапецией. Процесс снятия и установки моторедуктора описан в разд. 10 «Электрооборудование» (см. «Замена моторедуктора стеклоочистителя ветрового окна», с. 238).

Опель Астра Эйч. Замена рычагов стеклоочистителя ветрового окна

Вам потребуются: торцовая головка «на 16», удлинитель, вороток, отвертка с плоским лезвием.

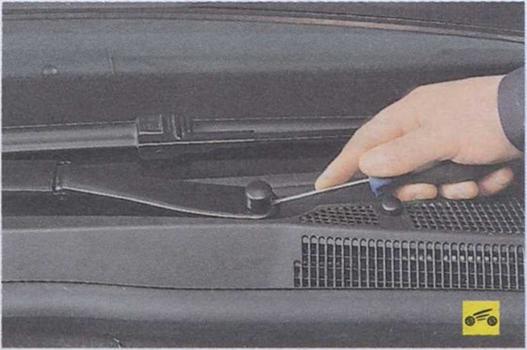

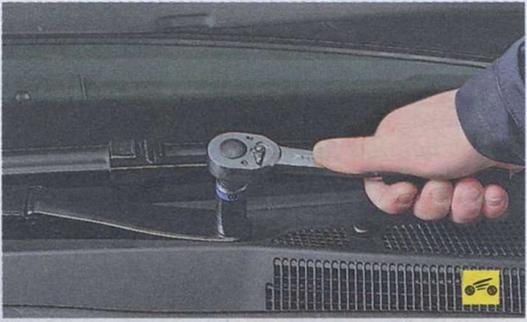

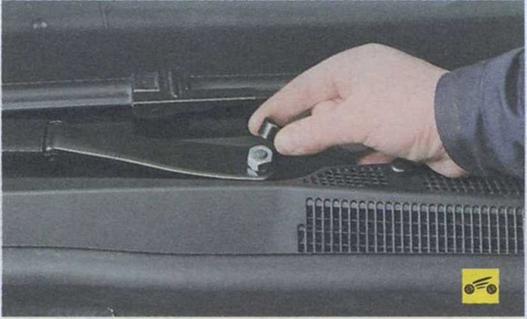

2. Подденьте отверткой защитный колпачок гайки крепления рычага к оси поводка трапеции стеклоочистителя...

7. Установите рычаги стеклоочистителя ветрового окна в порядке, обратном снятию.

Опель Астра Эйч. Снятие и установка трапеции стеклоочистителя ветрового окна в сборе с моторедуктором

Вам потребуется торцовая головка «на 10».

1. Снимите рычаги стеклоочистителя ветрового окна (см. «Замена рычагов стеклоочистителя ветрового окна», с. 282).

_______________ Примечание

Рычаги стеклоочистителя можно снять вместе со щетками.

2. Снимите решетку короба воздухоприто- ка (см. «Снятие и установка решетки короба воздухопритока», с. 257).

3. Сожмите фиксатор колодки жгута проводов...

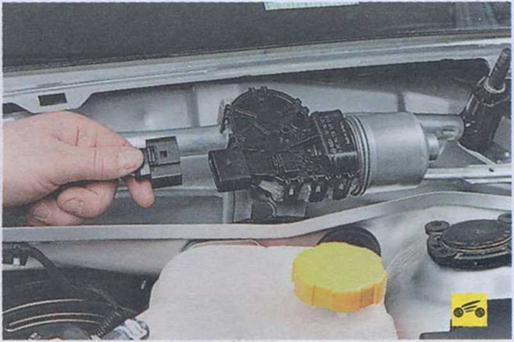

4. ...и отсоедините колодку от моторедуктора стеклоочистителя.

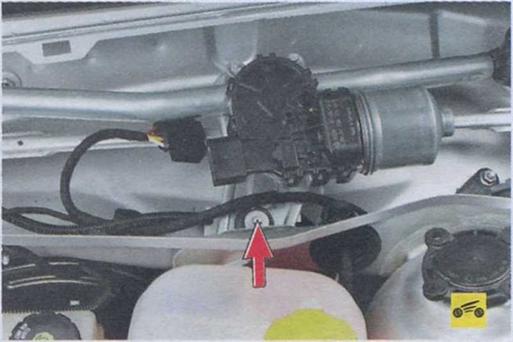

5. Выверните болт крепления моторедуктора стеклоочистителя.

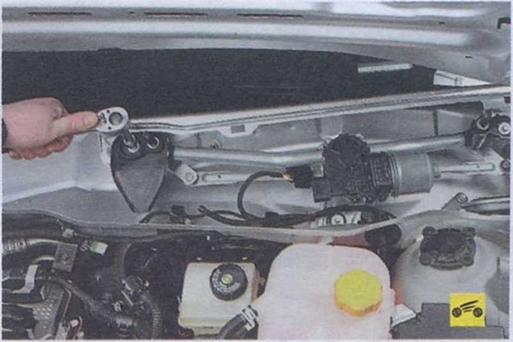

б. Выверните болты крепления правого...

7. ...левого поводков к кузову...

8. ...и извлеките трапецию в сборе с моторедуктором из короба воздухопритока.

Примечание

Трапеция стеклоочистителя ветрового окна неразборной конструкции. При повышенных люфтах в ее шарнирах или при повреждении рычагов заменяйте трапецию в сборе. Моторедуктор можно отсоединить от трапеции (см.

((Замена моторедуктора стеклоочистителя ветрового окна», с. 238).

9. Установите детали в порядке, обратном снятию.
