Опель Астра Эйч. Замена ламп - часть 1





Для замены ламп блок-фары выполните следующие операции.

____________  Примечание

Показана замена ламп левой блок-фа- ры. Лампы в правой блок-фаре распо­ложены симметрично, заменяют их аналогично.

1.  Отсоедините провод от клеммы «минус» аккумуляторной батареи.

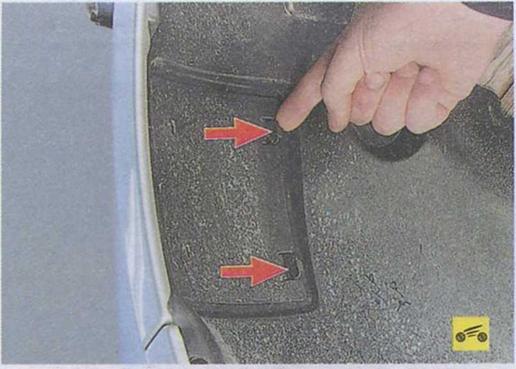

2.   Для замены лампы указателя поворота

отожмите два фиксатора крышки люка в пе­редней части подкрылка переднего крыла...









4.   Поверните патрон лампы против часовой стрелки и извлеките его из корпуса блок-фары.





5.   Нажмите на лампу, поверните ее против часовой стрелки...

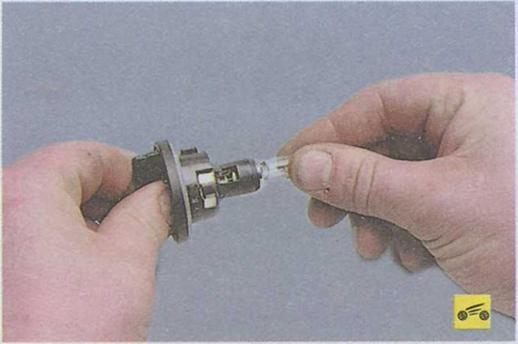

7.    Установите новую лампу в патрон, а па­трон в блок-фару.

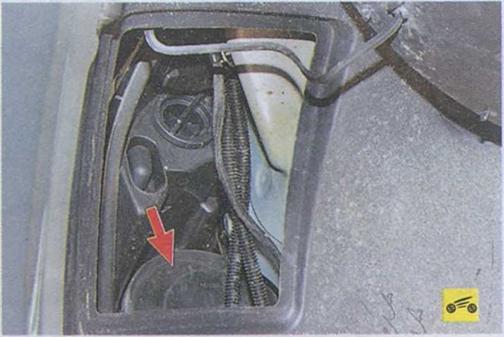

8.    Лампа ближнего света установлена под резиновой заглушкой отверстия в блок-фаре, снять которую для замены лампы можно че­рез люк в переднем подкрылке.

_____________ Примечание

Процесс снятия заглушки и замена лампы ближнего света далее для на­глядности показаны на снятой фаре.









11.                  Отожмите двумя отвертками фиксаторы колодки жгута проводов...





12.     ...и отсоедините колодку от цоколя лампы.





13.Ключом TORX Т20 выверните два болта крепления держателя лампы...









15. Извлеките лампу ближнего света.

_________ Предупреждение

Не касайтесь пальцами колбы лампы, так как галогеновая лампа сильно на­гревается и жировые пятна вызовут потемнение колбы. Берите лампу за колбу только в чистых перчатках или чистой тряпкой. Если на лампе все-таки остались пятна, удалите их спиртом.





16.   Вставьте новую лампу в отражатель и зафиксируйте держателем.

17.   Установите на место заглушку.

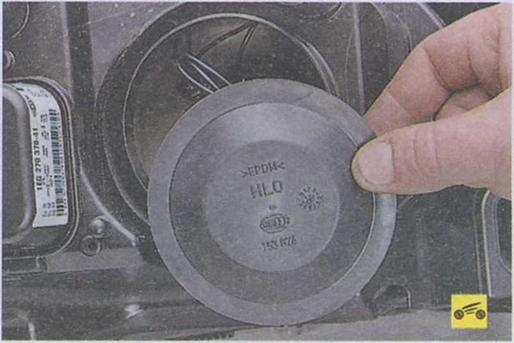

18. Лампу дальнего света можно заменить из моторного отсека. Для этого снимите рези­новую заглушку с отверстия в корпусе фары.





19.   Отсоедините от лампы дальнего света колодку жгута проводов.

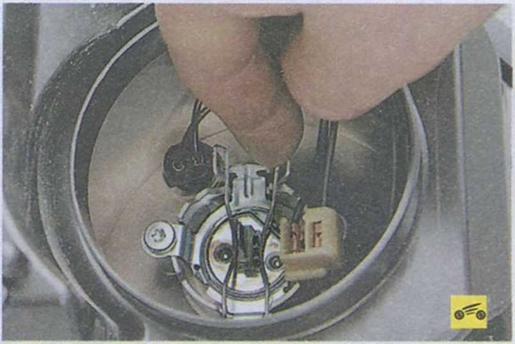

20.  Выведите пружинный фиксатор из крюч­ков на отражателе, откиньте фиксатор...





21.         ...и извлеките лампу дальнего света из отражателя.

Предупреждение

Не касайтесь пальцами колбы лампы, так как галогеновая лампа сильно нагревает­ся и жировые пятна вызовут потемнение колбы. Берите лампу за колбу только в чистых перчатках или чистой тряпкой. Если на лампе все-таки остались пятна, удалите их спиртом.

22.    Вставьте новую лампу в отражатель и зафиксируйте пружинным держателем.

23.    Установите на место заглушку.

24.    Лампу габаритного огня можно так же, как и лампу дальнего света заменить из мотор­ного отсека. Для этого снимите резиновую за­глушку отверстия в корпусе фары (см. п. 18 вы­ше в данном подразделе).





25.    Извлеките патрон лампы габаритного огня из отверстия в отражателе.






27.    Вставьте в патрон новую лампу и уста­новите патрон на место.

28.    Установите на место заглушку.
