Опель Астра Эйч. Замена задних тросов привода стояночного тормоза



Задние тросы привода стояночного тормо­за заменяйте при их чрезмерном вытягива­нии (невозможности регулировки стояночно­го тормоза), механических повреждениях жил тросов или их оболочек.

Задние тросы привода стояночного тормоза представляют собой нераз- борный узел, так как соединены в единое целое несъемным уравните­лем и не могут быть заменены в от­дельности.

Вам потребуются: все инструменты, необ­ходимые для снятия дополнительного глуши­теля, его термоэкрана, а также ключи «на 10» и «на 13», пассатижи, отвертка с плоским лез­вием.

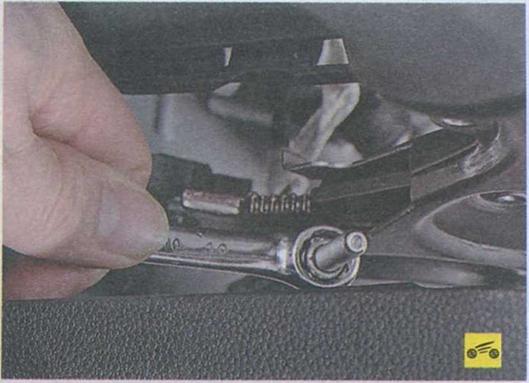

1.   Снимите чехол рычага привода стояноч­ного тормоза и защитный колпачок резьбо­вого наконечника переднего троса привода стояночного тормоза (см. «Регулировка при­вода стояночного тормоза», с. 197) и полно­стью ослабьте натяжение переднего троса привода стояночного тормоза, для чего от­верните регулировочную гайку до самого конца наконечника, но не отворачивайте гай­ку полностью.





2.       Поддев отверткой, снимите стопорную скобу наконечника оболочки заднего троса привода стояночного тормоза.

Сломанную, сильно деформированную или корродировавшую скобу замените.





3.       Сожмите пассатижами возвратную пру­жину разжимного рычага привода стояноч­ного тормоза...





4.       ...и снимите пружину, извлекая ее ото­гнутые концы из отверстий рычага и крон­штейна.

Сильно деформированную или корро­дированную пружину замените.





5.       Извлеките оболочку троса из нижнего держателя на рычаге балки задней подвески.

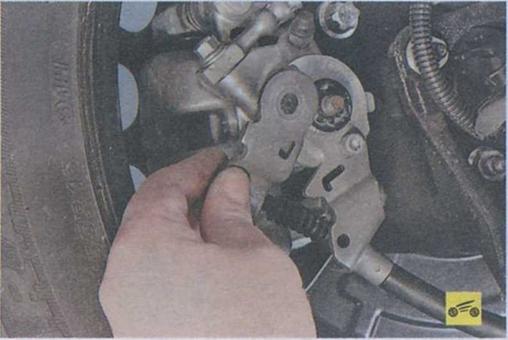

б.  Отверните гайку крепления разжимного рычага...





7.        ...и снимите рычаг с валика механизма привода стояночного тормоза, установленно­го в суппорте тормозного механизма заднего колеса.

___________ Полезный совет

Перед снятием разжимного рычага по­метьте любым способом (например, краской или кернением) взаимное расположение рычага и валика, что­бы при обратной сборке установить рычаг в прежнее положение.





8.        Отсоедините разжимной рычаг от нако­нечника троса...





9.        ...и извлеките трос из отверстия крон­штейна на суппорте.





10.  Извлеките трос из переднего держателя на рычаге балки задней подвески...





11.  ...а также из держателей на хомуте топ­ливного бака...





12.  ...и на кузове.

13.  Аналогично отсоедините от суппорта тормозного механизма заднего колеса и от держателей правый задний трос.

14.  Снимите дополнительный глушитель (см. «Замена дополнительного глушителя», с. 116) и его термоэкран (см. «Снятие и установка тер­моэкранов», с. 118).

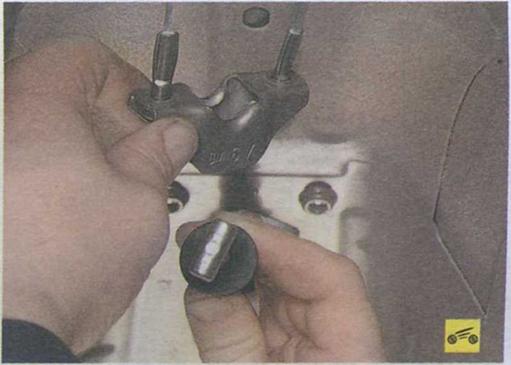

15.  Поверните задний наконечник передне­го троса привода стояночного тормоза вдоль оси на 90°, чтобы он совпал с прорезью в уравнителе...





16.  ...и отсоедините передний трос от урав­нителя.

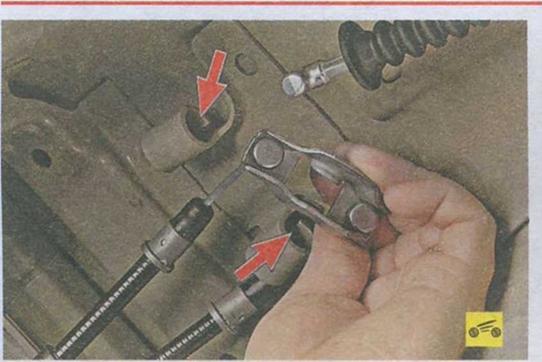

17.   Выведите тросы из кронштейнов на ку­зове через прорези (прорези показаны на фотографии стрелками) в кронштейнах и снимите их с автомобиля.

18.   Установите детали в порядке, обратном снятию.

19.   Отрегулируйте стояночную тормозную систему (см. «Регулировка привода стояноч­ного тормоза», с. 197).
