Опель Астра Эйч. ЗАМЕНА ШЛАНГОВ И ТРУБОК ГИДРОПРИВОДА ТОРМОЗОВ

Заменяйте шланги и трубки, если на них обна­ружены повреждения. Кроме того, рекомендуем в профилактических целях заменять шланги через каждые 150 тыс. км пробега или 5 лет эксплуата­ции автомобиля (в зависимости оттого, что насту­пит раньше), даже если они внешне не имеют по­вреждений. Резина шлангов стареет, и они могут неожиданно лопнуть при торможении.



Опель Астра Эйч. Замена тормозных шлангов



На автомобиле применяют шесть тормоз­ных шлангов:

два (передние) для соединения трубопро­водов с рабочими цилиндрами передних тормозных механизмов...

...и четыре (задние) для соединения трубо­проводов с рабочими цилиндрами задних тормозных механизмов. Причем задние шланги соединены попарно стальной труб­кой и представляют собой неразборный узел, оснащенный кронштейнами крепления и за­меняемый только в сборе.

Вам потребуются: ключи «на 11», TORX ЕЮ и Е18, отвертка с плоским лезвием, раздвиж­ные пассатижи...

...и специальный ключ «на 11» для тормоз­ных трубопроводов.

__________ Полезный совет

Для отворачивания гаек трубок всегда применяйте специальные ключи, так как гайки сильно затянуты и обычно корродированы, вследствие чего при пользовании обычными ключами гра­ни гаек сминаются.

Для замены переднего шланга выполните следующее.

1. Для удобства работы снимите переднее колесо со стороны заменяемого шланга.









3.        Захватив клещами или пассатижами ото­гнутый край фиксирующей скобы...

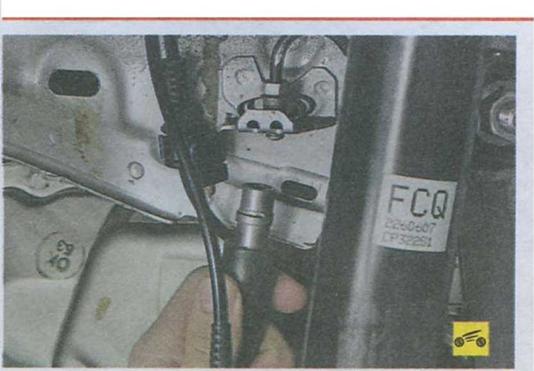

4. ...снимите скобу с держателя шланга и извлеките шланг из отверстия кронштейна на амортизаторной стойке.

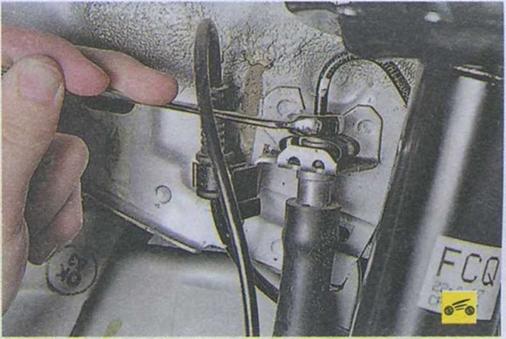

6.           ...и отсоедините шланг от трубки, извле­кая его наконечник из отверстия кронштейна на кузове.

___________ Полезный совет

Для предотвращения полного вытекания жидкости из гидропривода сразу же за­глушите отверстие трубки любым до­ступным способом. Очень хорошо подхо­дят для этой цели защитные колпачки клапанов для выпуска воздуха.

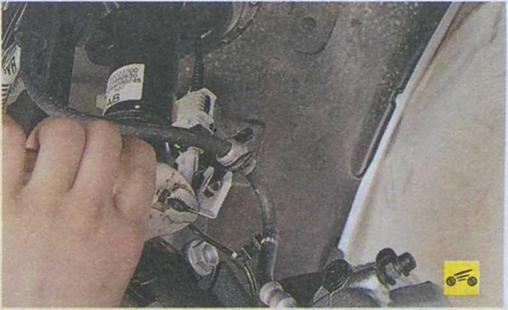

7.           Выверните болт-штуцер крепления ни­жнего наконечника шланга к рабочему ци­линдру тормозного механизма переднего ко­леса и снимите шланг.

______________ Примечание





Обратите внимание на две луженые мед­ные уплотнительные шайбы, припаянные по обеим сторонам наконечника шланга. Если после установки шланга из-под них будет подтекать тормозная жидкость и течь не удастся устранить подтяжкой болта-штуцера, замените шланг.

8.           Установите новый шланг в порядке, об­ратном снятию.

Предупреждение

Проследите за тем, чтобы шланг не пе­рекручивался при установке вдоль оси.

9.           Аналогично замените второй передний шланг.

10.     После замены шлангов удалите воздух из тормозной системы (см. «Прокачка гидро­привода тормозной системы», с. 184).

Для замены узла задних шлангов выпол­ните следующее.

1.        Для удобства работы снимите заднее ко­лесо со стороны заменяемого шланга.

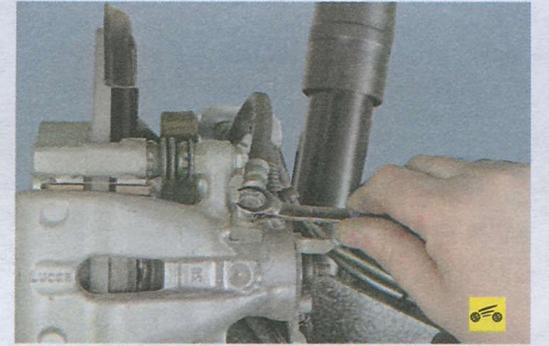

2.        Выверните болт-штуцер крепления зад­него наконечника шланга к рабочему цилин­дру тормозного механизма заднего колеса...

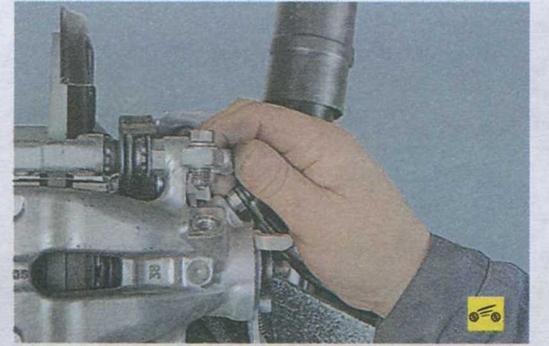

3.        ...и отсоедините шланг от тормозного механизма.

Примечание





Обратите внимание на две луженые медные уплотнительные шайбы, при­паянные по обеим сторонам наконеч­ника шланга. Если после установки шланга из-под них будет подтекать тормозная жидкость и течь не удастся устранить подтяжкой болта-штуцера, замените шланг.

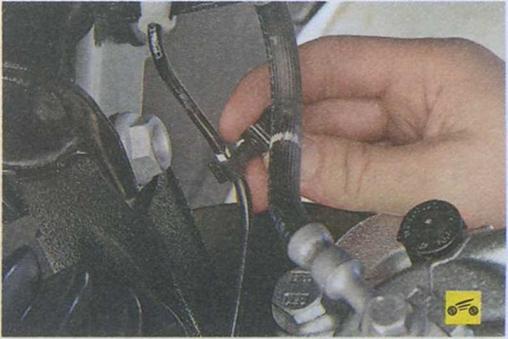

4.        Выверните болт крепления кронштейна узла задних шлангов к рычагу балки задней подвески и извлеките из держателей на крон-

штейне и на шланге жгут проводов датчика частоты вращения колеса.

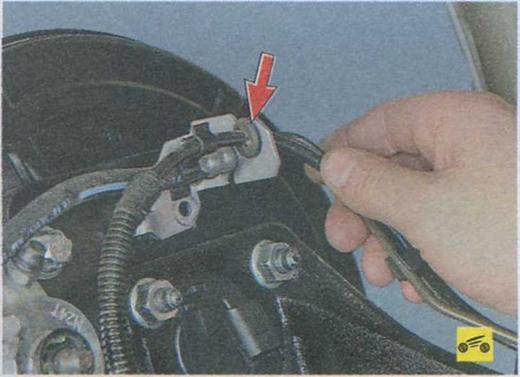

5.       Выверните болт крепления кронштейна узла задних шлангов к кронштейну крепления суппорта...





б. ...отсоедините кронштейн узла задних шлангов от кронштейна суппорта и извлеките из него держатель жгута проводов датчика частоты вращения колеса.

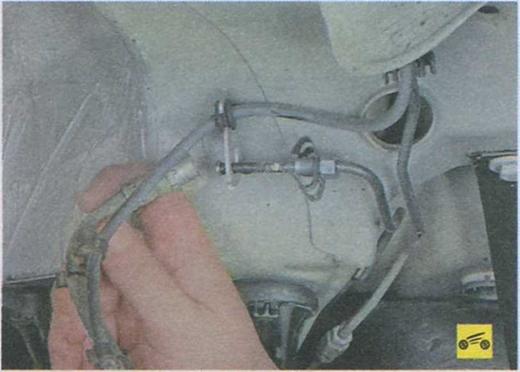

8.       ...отсоедините шланг от трубки, а^затем, извлекая шланг из отверстия в кронштейне на кузове и отсоединяя от него жгут проводов датчика частоты вращения колеса, снимите узел задних шлангов с автомобиля.

9.       Аналогично замените второй узел зад­них шлангов.

10. После замены шлангов удалите воздух из тормозной системы (см. «Прокачка гидро­привода тормозной системы», с. 184).
