Опель Астра Эйч. Ремонт вторичного вала коробки передач

Опель Астра Эйч. Ремонт вторичного вала коробки передач - часть 2

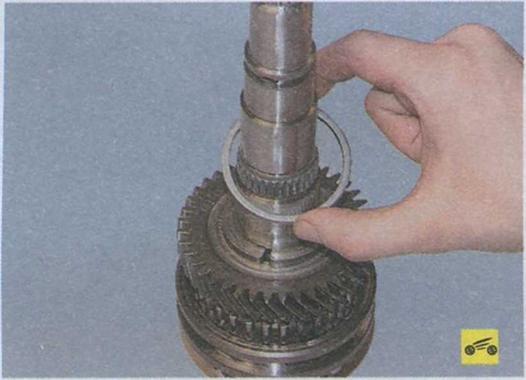

20. Снимите запорное кольцо...

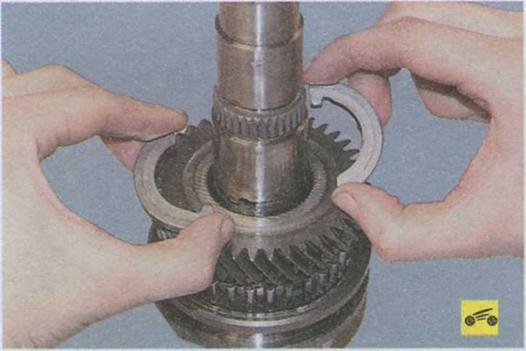

21. ...и два упорных полукольца.

22. Снимите с вала ведомую шестерню III передачи...

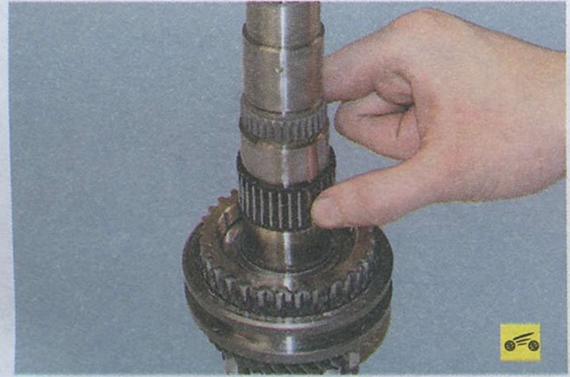

23. ...игольчатый подшипник ведомой шестерни III передачи...

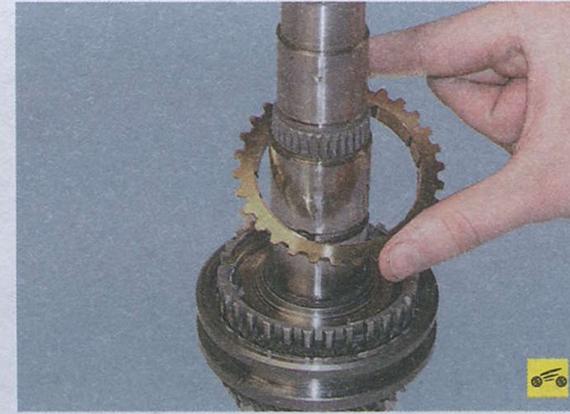

24. ...и блокирующее кольцо синхронизатора III передачи.

25. Разжав съемником стопорное кольцо ступицы синхронизатора III и IV передач...

26. ...снимите с вала стопорное кольцо...

27. ...и упорную шайбу.

28. Спрессуйте со шлицев вала синхронизатор III и IV передач, прикладывая уси-

лие к торцу ведомой шестерни IV передачи.

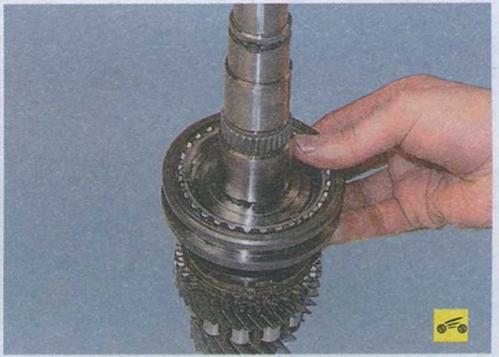

29. Снимите с вала синхронизатор III и IV передач...

30. ...блокирующее кольцо синхронизатора...

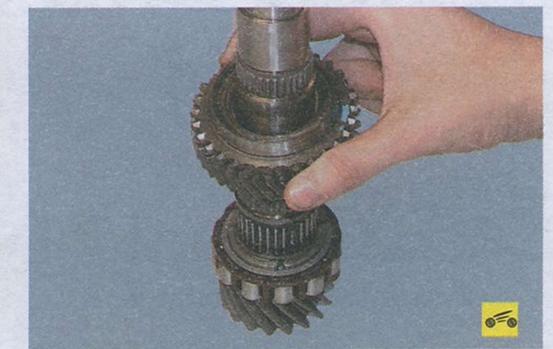

31. ...ведомую шестерню IV передачи...

32. ...и разрезной игольчатый подшипник ведомой шестерни IV передачи.

35....и задний роликовый подшипник вторичного вала.

- на шейках под игольчатые подшипники не должно быть следов усталостных разрушений, а на шлицах для установки муфт синхронизаторов - забоин и смятия;

- на упорных полукольцах и запорных кольцах не должно быть следов износа и за- диров на торцовых поверхностях;

- на ступицах синхронизаторов не должно быть забоин и следов износа;

- на торцах шлицев муфт синхронизаторов и блокирующих колец не должно быть замятия и выкрашивания;

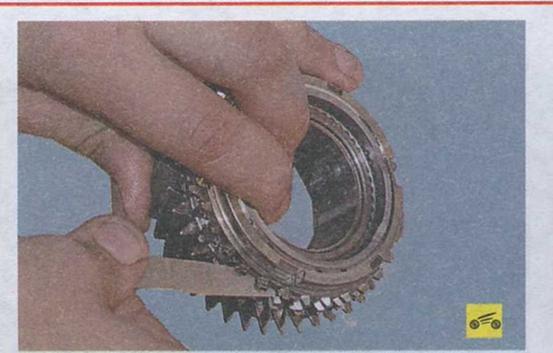

- при установке блокирующего кольца синхронизатора на конус соответствующей шестерни зазор между торцами кольца и зубчатого венца шестерни должен быть не менее 1 мм. В противном случае замените блокирующее кольцо.

37. Соберите вторичный вал в порядке, обратном разборке с учетом следующего:

- перед напрессовкой на вал нагрейте ступицы синхронизаторов в масляной ванне до температуры 100 °С;

- при напрессовке ступиц синхронизаторов следите за тем, чтобы сухари попали в пазы блокирующих колец;

- после сборки вторичного вала проверьте вращение всех шестерен: они должны вращаться свободно.
