В связи с особенностями компоновки автомобиля Opel Astra снять радиатор системы охлаждения можно только вниз из моторного отсека и только при предварительно снятом электровентиляторе.

Вам потребуются: торцовые головки TORX Е8 и ЕЮ, раздвижные клещи или пассатижи, отвертка с плоским лезвием.

1. Слейте жидкость из системы охлаждения (см. «Замена охлаждающей жидкости», с. 84).

2. Снимите электровентилятор системы охлаждения (см. «Снятие и установка электровентилятора радиатора системы охлаждения двигателя в сборе с кожухом», с. 109).

3. Снимите защиту картера двигателя (см. Снятие и установка брызговиков и защиты картера двигателя»), с. 89.

4. Подденьте отверткой...

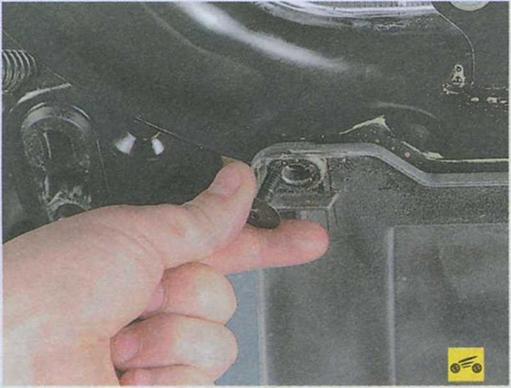

5. ...и извлеките три пистона крепления брызговика переднего бампера.

Примечание

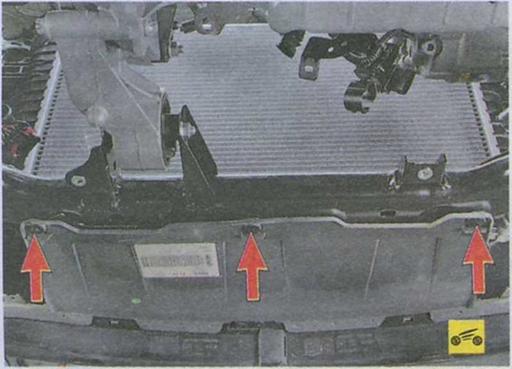

Так расположены пистоны крепления брызговика переднего бампера к подрамнику.

б. Сожмите пассатижами отогнутые усики хомута крепления пароотводящего шланга, сдвиньте хомут по шлангу...

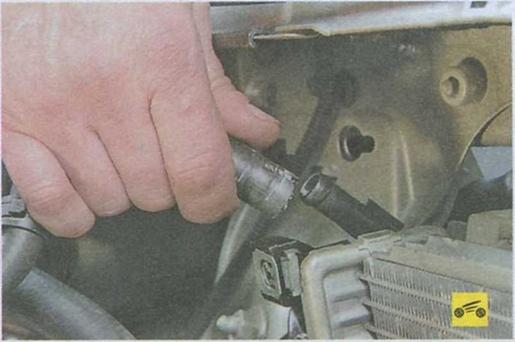

7. ...и отсоедините шланг от патрубка левого бачка радиатора.

10. Сожмите пассатижами отогнутые усики хомута крепления подводящего шланга, сдвиньте хомут по шлангу...

11. ...и отсоедините шланг от патрубка правого бачка радиатора.

Примечание

Отводящий шланг был отсоединен от левого бачка радиатора в процессе снятия электровентилятора системы охлаждения (см. «Снятие и установка электровентилятора радиатора системы охлаждения двигателя в сборе с кожухом», с. 109).

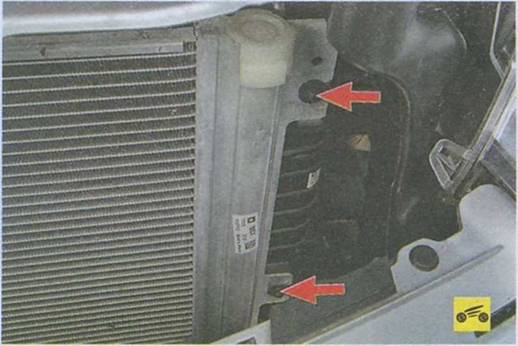

12. Выверните по два болта крепления двух нижних опор радиатора к подрамнику слева и справа...

13. ...и снимите опоры. Примечание

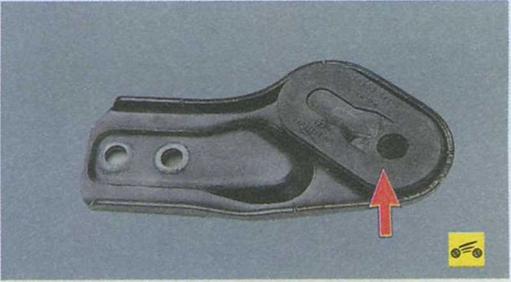

Если резиновые подушки опор сильно обжаты, затвердели или надорваны, замените их.

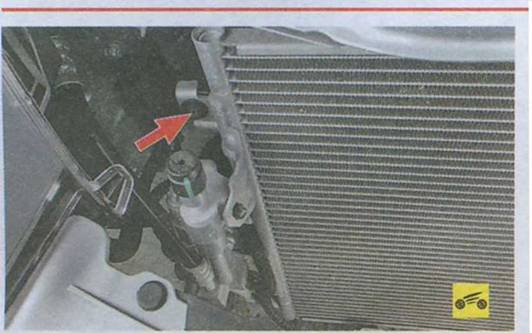

14. Выверните один болт крепления радиатора системы охлаждения к теплообменнику системы кондиционирования справа...

16. ...и снимите радиатор системы охлаждения вниз, одновременно отгибая кромку брызговика переднего бампера.

Приемная труба системы выпуска отработавших газов для наглядности снята.

17. Снимите со штифтов бачков радиатора правую и левую подушки бокового крепления и осмотрите их.

18. Замените сильно обжатые или затвердевшие подушки.

19. Промойте радиатор снаружи струей воды и просушите. Если на пластмассовых бачках радиатора появились трещины, замените радиатор.

20. Проверьте герметичность радиатора, для чего заглушите патрубки радиатора, подведите к нему воздух под давлением 0,1 МПа (1 кгс/см2) и опустите в емкость с водой не менее чем на 30 с. Негерметичность радиатора определяют по выходящим пузырькам воздуха. Если радиатор не помещается в емкость целиком, проверяйте его последовательно со всех сторон.

21. Установите радиатор и все снятые детали в последовательности, обратной снятию.

Для того чтобы в дальнейшем исключить возможность подтекания охлаждающей жидкости, перед установкой шлангов смажьте патрубки радиатора тонким слоем силиконового герметика.

22. Залейте охлаждающую жидкость и удалите из системы охлаждения воздушные пробки (см. «Замена охлаждающей жидкости», с. 84).
