Опель Астра Эйч. РЕГУЛИРОВКА ЗАЗОРОВ В ПРИВОДЕ КЛАПАНОВ ДВИГАТЕЛЯ  Z16 XER



Для компенсации теплового расширения клапана конструктивно задается зазор между торцом стержня клапана и кулачком распре­делительного вала. При увеличенном зазоре клапан не будет полностью открываться, а при уменьшенном - полностью закрываться.

Зазор измеряют щупом на холодном (при температуре +20 °С) или прогретом двигате­ле (при рабочей температуре) между кулач­ками распределительных валов (кулачок должен быть направлен от толкателя) и регу­лировочной шайбой толкателя клапана.

Для холодного двигателя номинальный зазор на впускном распределительном валу составляет (0,25+0,04) мм, на выпускном ва­лу - (0,31+0,04) мм.

Вам потребуются: набор щупов, микрометр.

1.  Снимите крышку головки блока цилинд­ров (см. «Замена прокладки крышки головки блока цилиндров», с. 93).

2.  Установите поршень 1-го цилиндра в поло­жение ВМТ такта сжатия (см. «Установка порш­ня первого цилиндра в положение ВМТ такта сжатия», с. 92). При этом кулачки впускных кла­панов 2-го цилиндра и выпускных клапанов 3-го цилиндра должны быть направлены вверх и расположены симметрично под небольшим углом внутрь (к центру головки блока).





с помощью щупов действительный зазор и запишите полученные значения. Аналогич­но измерьте зазоры в остальных клапанах. Для этого выполните следующее:

-          проверните коленчатый вал на пол-обо- рота. В этом положении проверьте зазоры на кулачках впускных клапанов 1-го цилиндра и выпускных клапанов 4-го цилиндра;

-                 снова проверните коленчатый вал на пол-оборота. В этом положении проверьте зазор на кулачках впускных клапанов 3-го ци­линдра и выпускных клапанах 2-го цилиндра;

-                 проверните коленчатый вал еще на пол-оборота и проверьте зазор на кулач­ках впускных клапанов 4-го цилиндра и вы­пускных клапанов 1-го цилиндра.

Если зазоры в приводе клапанов не соот­ветствуют норме, отрегулируйте зазоры. Не­обходимо заменить толкатели тех клапанов, зазоры которых отличаются от номинальных значений. Для регулировки зазоров в приво­де клапанов снимите распределительные ва­лы (см. «Снятие, дефектовка и установка рас­пределительных валов», с. 102).

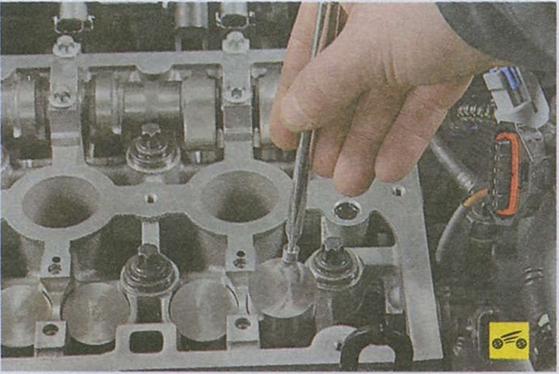

4. Снимите толкатели клапанов.



5.    На внутреннюю сторону толкателя нане­сен регулировочный размер, которому соот­ветствует толкатель.

6.    Рассчитайте размер (все значения в мм) регулировочного толкателя N по формуле

N = Т + А - S,

где Т - размер снятого толкателя;

А - измеренный зазор в клапане;

S - номинальное значение зазора.

7.    Установите толкатели клапанов, рассчи­танные по формуле, и все снятые детали в по­рядке, обратном снятию, проверьте зазоры. При необходимости повторите операции, указанные выше.
