Опель Астра Эйч. Замена прокладки головки блока цилиндров двигателя Z16 XER



При обнаружении течи моторного масла или охлаждающей жидкости в местах соеди­нения головки блока с блоком цилиндров снимите головку и замените ее прокладку.

Течь может возникнуть и вследствие ко­робления головки блока из-за перегрева.

Вам потребуются: те же инструменты, что и для снятия ремня привода газораспре­делительного механизма (см. «Замена ремня привода газораспределительного механизма
двигателей Z 16 XER, Z 18 XER, Z 20 LER и Z 20 LEH»( c. 79), распределительных валов механизма газораспределения (см. «Снятие, дефектовка и установка распределительных валов», с. 102) и крышки головки блока ци­линдров (см. «Замена прокладки крышки го­ловки блока цилиндров», с. 93).

1.    Снизьте давление в системе питания (см. «Снижение давления в системе питания», с. 122).

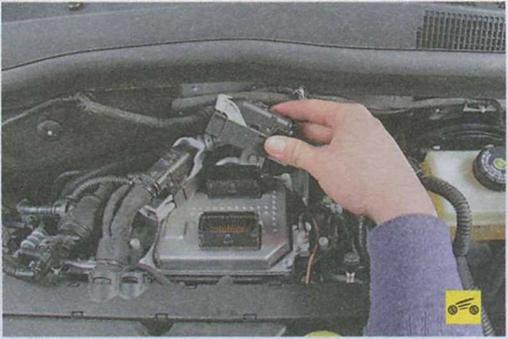

2.    Отсоедините провод от клеммы «минус» аккумуляторной батареи.

3.    Слейте жидкость из системы охлаждения (см. «Замена охлаждающей жидкости», с. 84).

4.    Снимите со шкивов распределительных ва­лов ремень привода газораспределительного механизма (см. «Замена ремня привода газо­распределительного механизма двигателей Z 16 XER, Z18 XER, Z 20 LER и Z 20 LEH», с. 79).









6.    Снимите воздушный фильтр и воздухо­вод (см. «Снятие и установка воздушного фильтра и воздуховода», с. 123).

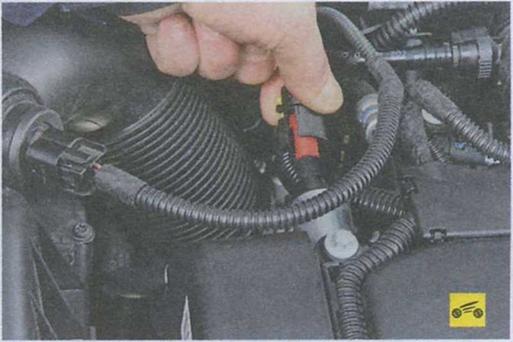

8.     ...и отсоедините колодку жгута проводов от гидравлического клапана с электрическим управлением распределительного вала выпу­скных клапанов.





9.     Аналогичным способом отсоедините ко­лодку жгута проводов от гидравлического клапана с электрическим управлением рас­пределительного вала впускных клапанов.









11.                  ...и отсоедините отдатчика температуры ох­лаждающей жидкости колодку жгута проводов.

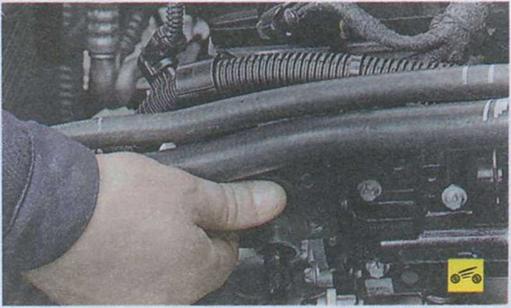

12.                  Отверните гайку крепления кронштейна жгута проводов моторного отсека...







13. ...снимите кронштейн со шпильки и от­ведите жгут проводов в сторону.

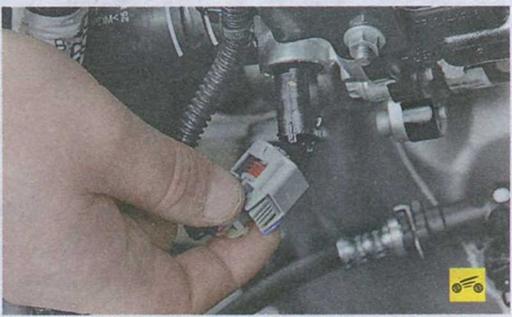

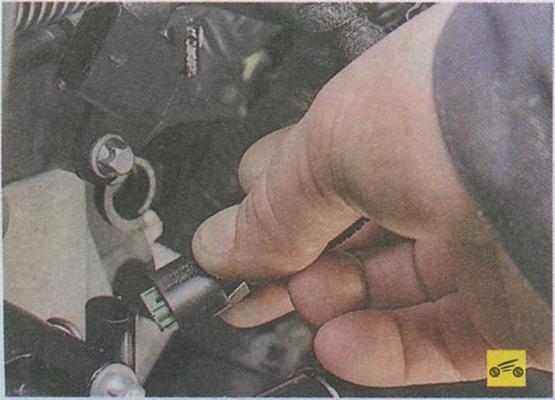

14.     Отсоедините колодку жгута проводов от датчика положения распределительного вала впускных клапанов.

15.     Аналогично отсоедините колодку жгута проводов от датчика положения распределительного вала выпускных кла­панов.









17.     Выверните болт крепления наконеч­ника провода «минус» к головке блока цилиндров и отведите наконечник в сто­рону.





18.     Нажмите на фиксатор и отсоедините ко­лодку жгута проводов от датчика температу­ры охлаждающей жидкости.

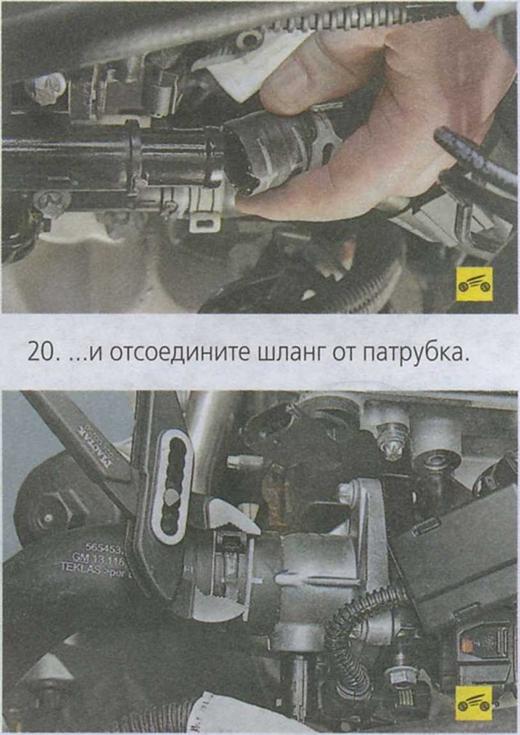

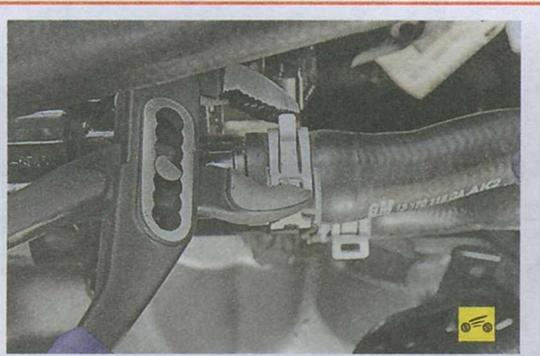

19.     Ослабьте хомут крепления шланга отво­да охлаждающей жидкости от патрубка, сжав пассатижами его отогнутые усики. Сдвиньте хомут по шлангу...

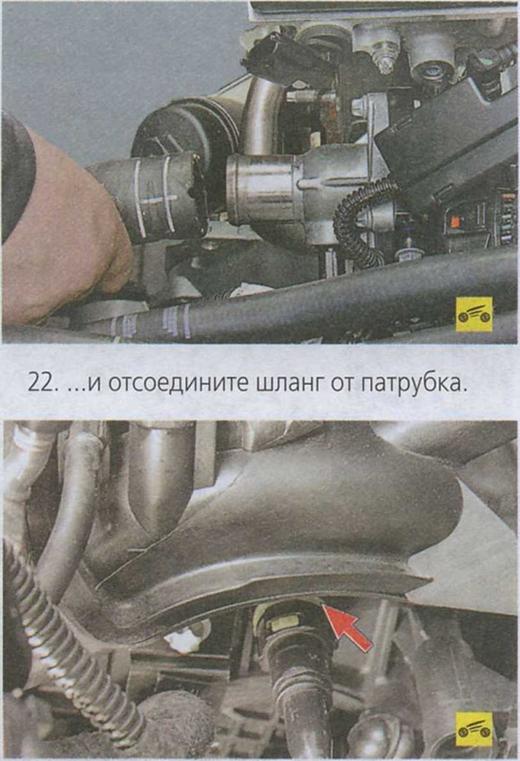

21.     Аналогично ослабьте хомут крепления шланга к патрубку термостата...

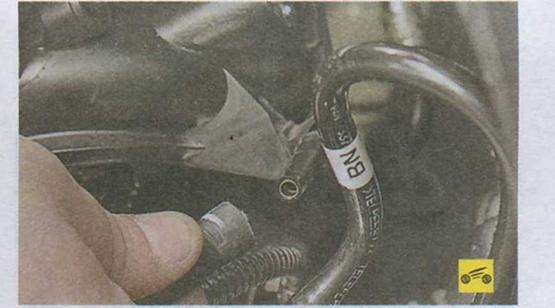

23.     Нажмите на фиксатор и отсоедините от патрубка впускного коллектора (ресивера) вакуумный шланг.

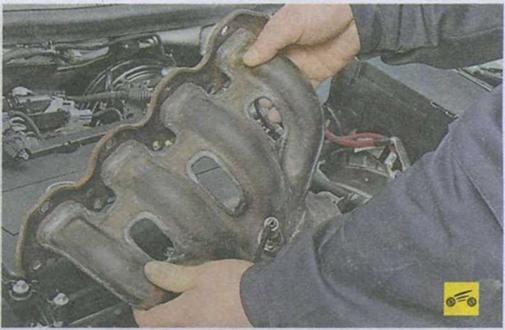

24.       Снимите катколлектор (см. «Снятие и установка катколлектора», с. 117).

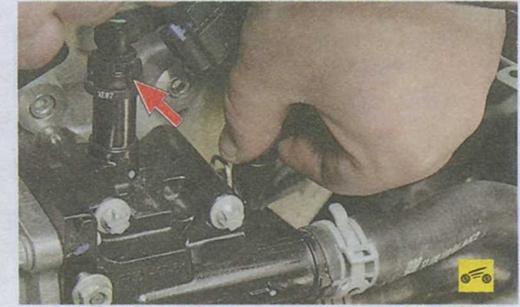

25.       Нажмите на фиксатор и отсоедините от патрубка шланг отвода охлаждающей жидкости от дроссельного узла.





26.       Ослабьте хомут крепления шланга от­вода охлаждающей жидкости от патрубка, сжав пассатижами его отогнутые усики. Сдвиньте хомут по шлангу...

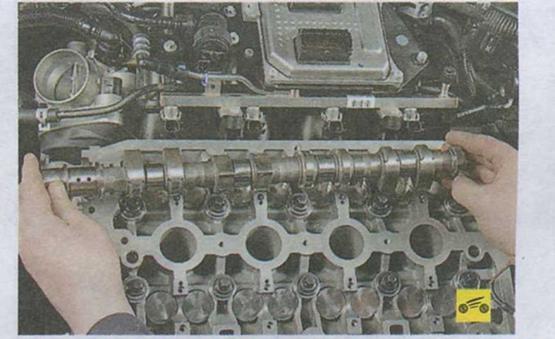

28.       Снимите распределительные валы (см. «Снятие, дефектовка и установка распреде­лительных валов», с. 102).





29.     Выверните два болта крепления водо­распределительной трубы к водяному насосу.

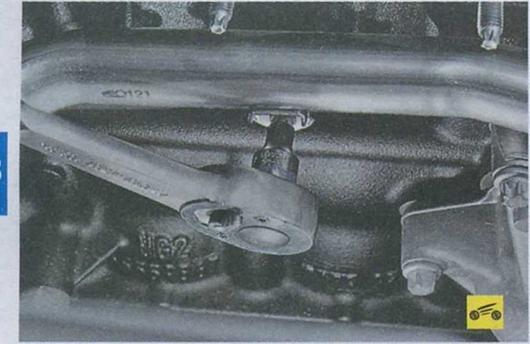

30.     Выверните болт крепления водораспре­делительной трубы к блоку цилиндров...

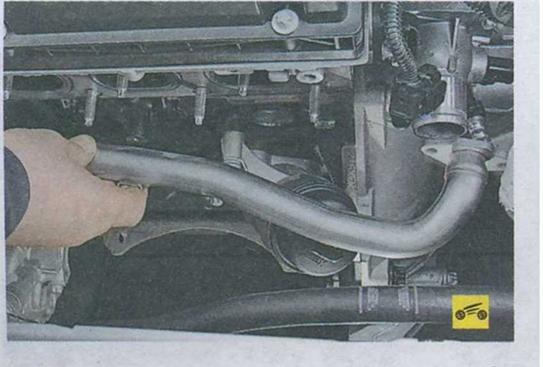

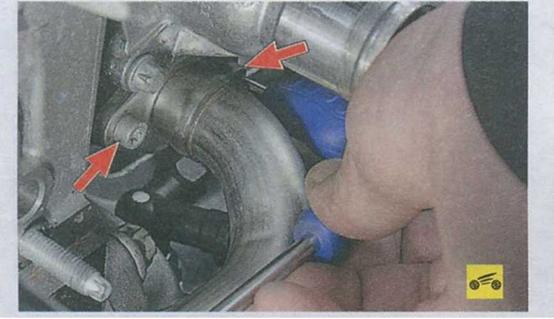

31.      ...два винта крепления трубы к модулю термостата...

______________ Примечание

Один из винтов крепления трубы к мо­дулю термостата на фотографии не виден, так как закрыт трубой.





Фланцы водораспределительной тру­бы уплотнены резиновым кольцом. Заменяйте кольцо при каждой разбор­ке соединения.

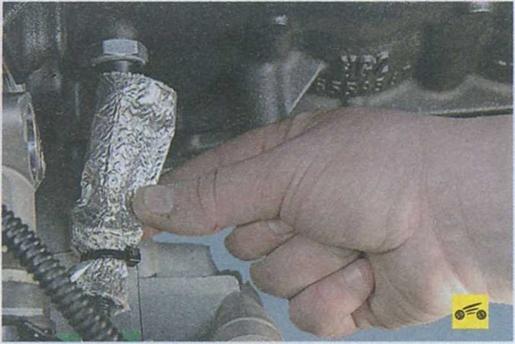

34.          ...отведите фиксатор колодки жгута проводов в сторону...

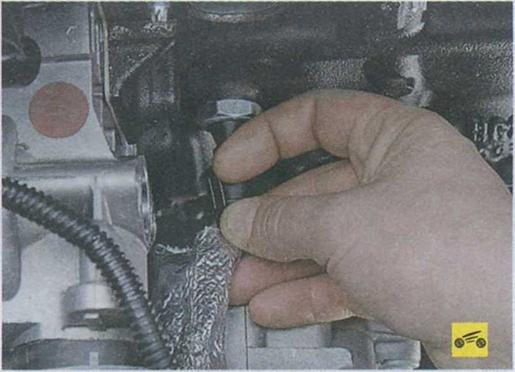

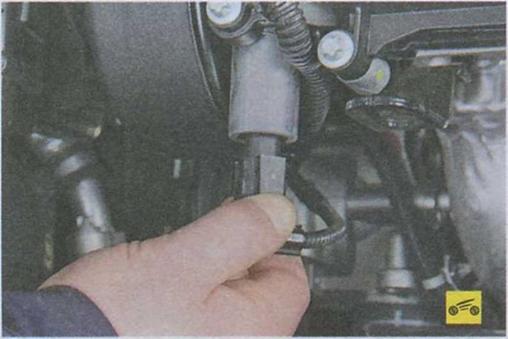

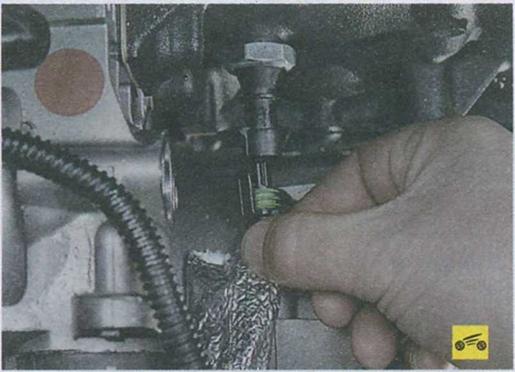

35.          ...и отсоедините колодку жгута прово­дов от датчика давления масла.





36.       Отсоедините от кронштейнов двигателя пластмассовые держатели жгута проводов мо­торного отсека, перекусив их пассатижами...





37.       ...и выньте из моторного отсека жгут проводов.

38.       Ослабьте затяжку десяти болтов креп­ления головки блока к блоку цилиндров в по­следовательности, показанной на рис. 5.1.

__________ Предупреждение

Болты крепления головки блока ци­линдров можно выворачивать только на холодном двигателе.

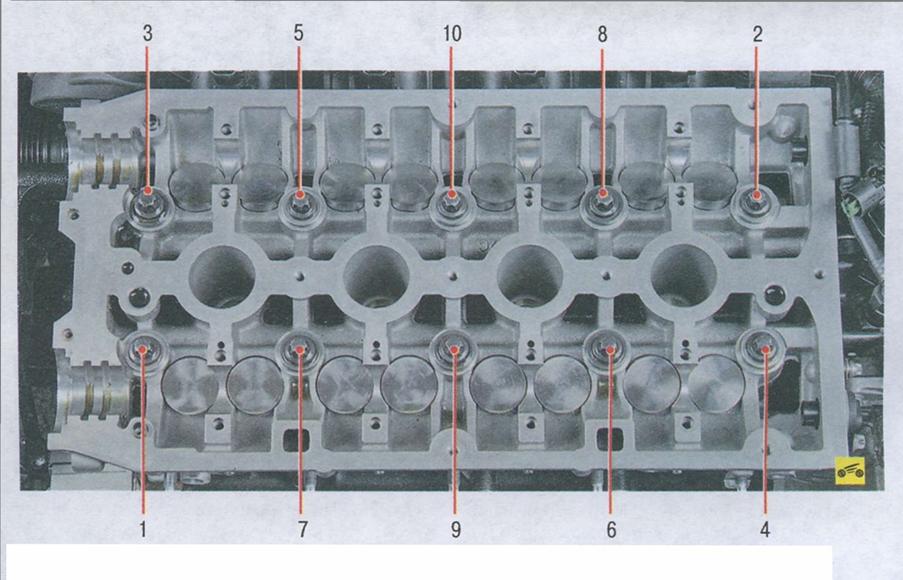

Рис. 5.1. Порядок выворачивания болтов крепления головки блока цилиндров







39.        Снимите головку блока цилиндров в сборе с впускным коллектором двигателя...

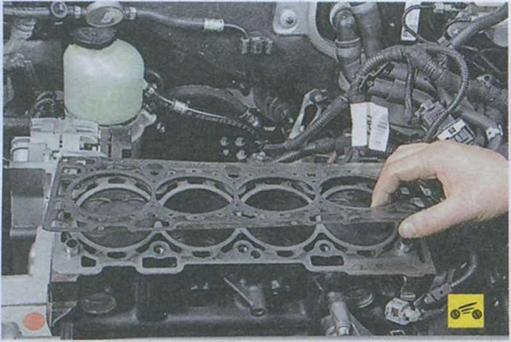

40.        ...и снимите ее прокладку.    Полезный совет

Снимайте головку блока цилиндров с помощником, так как она довольно тяжелая.

41.        Очистите привалочные поверхности го­ловки и блока.

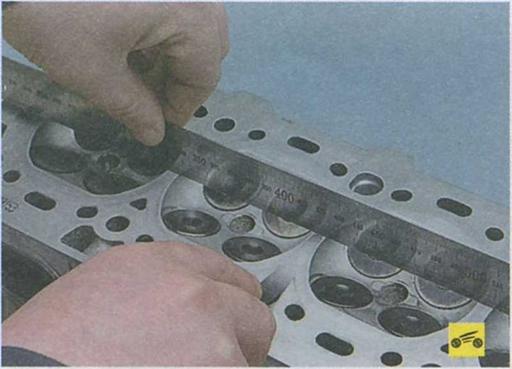

42.        Проверьте головку блока на отсутствие коробления. Для этого, поставив линейку реб­ром на поверхность головки сначала посере­дине вдоль, затем поперек и по диагоналям, измерьте щупом зазор между плоскостью го­ловки и линейкой. Отшлифуйте головку блока цилиндров, если зазор больше 0,1 мм.

43.        Установите головку блока цилиндров в порядке, обратном снятию, с учетом следу­ющего:

-         удалите из резьбовых отверстий болтов крепления головки блока цилиндров масло и охлаждающую жидкость, попавшие туда при снятии головки;

-       обязательно установите новую прокладку головки блока, повторное ее использование не допускается;

-       смажьте болты моторным маслом;

-       затягивайте болты на холодном двигате­ле в порядке, указанном на рис. 5.2, момен­том, указанном в приложении 1.

44.         Установите распределительные валы в последовательности, указанной в подраз­деле «Снятие, дефектовка и установка рас­пределительных валов», с. 102.

45.         Установите все ранее снятые детали в порядке, обратном снятии.
