Опель Астра Эйч. Панель приборов - часть 2
5 - комбинация приборов (см. «Комбинация приборов»,
с. 243).
6 - рулевое колесо.
_Примечание
По заказу в спицы рулевого колеса могут быть установлены пульты
дистанционного управления развлекательной системой и аудиосистемой.

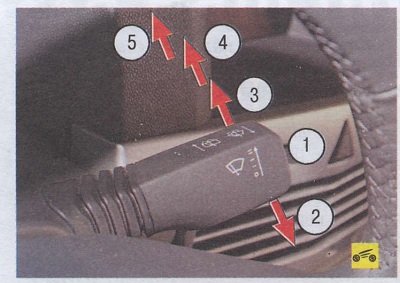

7 - рычаг переключателя стеклоочистителя и
омывателя ветрового окна и окна двери задка (на автомобилях с кузовами
универсал и хэтчбек) включает электрические цепи при включенном
зажигании и может быть установлен в следующие положения:
1 - стеклоочиститель выключен;
2 - щетки стеклоочистителя совершат один цикл;
3 - включен прерывистый режим работы стеклоочистителя. Для регулировки
времени задержки между циклами (если эта опция установлена) нажмите на
рычаг вниз из положения 1, выждите желаемый промежуток времени и
установите рычаг в положение 3;
_Примечание
В зависимости от комплектации вместо стеклоочистителя с прерывистым
режимом может быть установлен стеклоочиститель с автоматическим режимом
работы. В этом случае при установке рычага переключателя в положение 3
активируется автоматический режим.
4 - включена первая (низкая) скорость стеклоочистителя;
5 _ включена вторая (высокая) скорость стеклоочистителя.
При перемещении рычага к рулевому колесу на одну позицию включатся
очистители и омыватели ветрового стекла и стекол фар (если установлены).
При перемещении рычага от рулевого колеса на одну позицию включатся
очиститель и омыватель стекла двери задка. При удерживании рычага в этом
положении включится омыватель стекла двери задка на все время
удерживания рычага.
_Примечание
Стеклоочиститель окна двери задка включится автоматически (зависит от
комплектации) при включении передачи заднего хода, если рычаг
стеклоочистителя находится в положении «2», «3» или «4».

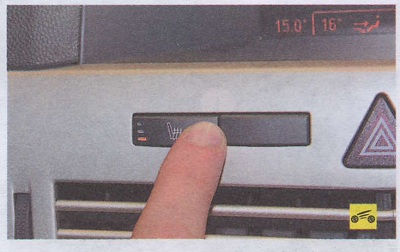

8 - выключатель обогрева сиденья водителя. В
зависимости от требуемой степени обогрева сиденья нажмите на кнопку
выключателя один или несколько раз. При каждом нажатии степень обогрева
увеличивается и в кнопке загорается еще один сигнализатор. Для
выключения обогрева нажимайте на кнопку несколько раз до тех пор, пока
не погаснут все сигнализаторы.

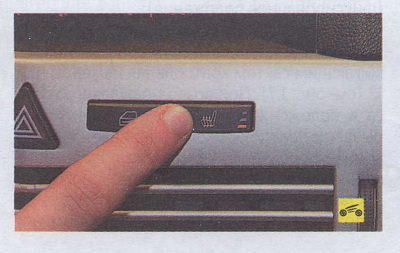

Примечания
Аналогичный выключатель установлен в облицовочной
накладке панели приборов справа симметрично продольной оси автомобиля.
Он служит для включения обогрева сиденья переднего пассажира и
функционирует по тому же алгоритму, что и выключатель обогрева сиденья
водителя.
По заказу в общих блоках с выключателями обогрева сидений водителя и
переднего пассажира могут быть установлены выключатели системы контроля
падения давления в шинах, пар-ктроника, спортивного режима, центрального
замка.

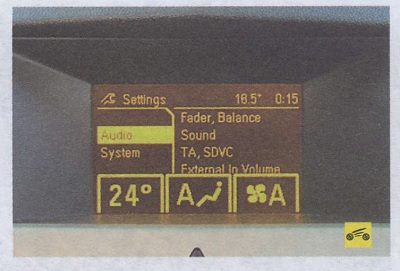

9 - центральный информационный дисплей. На дисплей
выводится время, дата и наружная температура. В зависимости от
комплектации автомобиля дисплей служит для получения информации от
бортового компьютера (если он установлен), для визуального контроля при
управлении аудиосистемой и системой отопления (кондиционирования)
салона, а также развлекательной системой (если перечисленные системы
установлены на автомобиле).

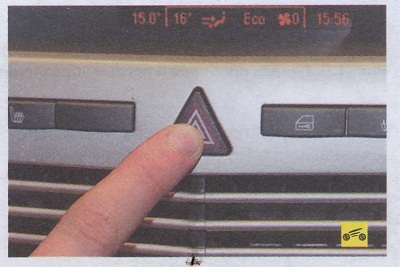

10 - выключатель аварийной сигнализации. При
нажатии на клавишу выключателя загораются мигающим светом все указатели
поворота и соответствующие им контрольные лампы, установленные в
комбинации приборов. При повторном нажатии на клавишу сигнализация
отключается.
Примечание
Аварийная сигнализация работает при любом положении ключа в выключателе
(замке) зажигания.
11 - вещевой ящик. Служит для хранения мелких вещей
и открывается при нажатии на ручку замка вверх. Подробно дополнительные
функции вещевого ящика описаны в подразделе «Вещевые ящики салона и
электрическая розетка», с. 29.
14,27 - пульты управления электростеклоподъемниками и наружными
зеркалами заднего вида. В соответствующих подразделах подробно описаны
приемы управления стеклоподъемниками (см. «Боковые двери», с. 22) и
зеркалами (см. «Зеркала заднего вида», с. 28).
15 - центральные сопла системы вентиляции и отопления салона. Алгоритм
управления потоком и интенсивностью воздуха через центральные сопла
такой же, что и для боковых сопел 2 и 12.
16 - панель управления аудиосистемой.
Приемы управления аудиосистемой подробно описаны в разд. 10
«Электрооборудование» (см. «Автомобильная аудиосистема», с. 246).
_Примечание
Помимо органов управления аудиосистемой на панели 16 в зависимости от
комплектации автомобиля могут быть установлены органы управления
информационно-развлекательной системой и бортовым компьютером.
17 - блок управления системой отопления (кондиционирования) и вентиляции
салона. Приемы управления системой описаны в разд. 13 «Система
вентиляции, отопления и кондиционирования», с. 305.
18 - рычаг управления коробкой передач (см. «Рычаг
управления коробкой передач», с. 30).
19 - рычаг стояночного тормоза. Для того чтобы затормозить автомобиль
стояночным тормозом, поднимите рычаг до упора вверх -в комбинации
приборов загорится красным светом сигнальная лампа 3 (см. рис. 1.7).
Для того чтобы растормозить автомобиль, потяните рычаг немного вверх,
нажмите на кнопку в торце рукоятки рычага...
...и опустите рычаг до упора вниз - контрольная лампа должна погаснуть.
20 - педаль акселератора.
21 - педаль тормоза.
22 - педаль сцепления.
23 - выключатель (замок) зажигания,
объединенный с противоугонным устройством, расположен с правой стороны
рулевой колонки. Ключ в замке может занимать одно из четырех положений:
- О (блокировка) - зажигание выключено, при вынутом ключе включено
противоугонное устройство.
Для гарантированного блокирования вала рулевого управления поверните
рулевое колесо вправо или влево до щелчка.
Для выключения противоугонного устройства вставьте ключ в выключатель
зажигания и, слегка поворачивая рулевое колесо вправо-влево, поверните
ключ в положение «I»;
_Предупреждение
Не выключайте зажигание и не вынимайте ключ из замка во время движения:
рулевое управление будет заблокировано и автомобиль станет
неуправляемым.
- I (дополнительное оборудование) ~ зажигание выключено; ключ не
вынимается, рулевое управление разблокировано. Включены цепи питания
звукового сигнала, наружного освещения, сигнализации дальним светом фар,
радиооборудования, прикуривателя и пр.;
- II (включено) - зажигание включено, ключ не вынимается, рулевое
управление разблокировано. Включены зажигание, приборы и все
электрические цепи;
- Ill (стартер) - включены зажигание и стартер,
ключ не вынимается, рулевое управление разблокировано. Это положение
ключа нефиксированное, при отпускании ключ под действием усилия пружины
возвращается в положение «II».
24 - выключатель звукового сигнала.
Для того чтобы включить звуковой сигнал, нажмите на любое место
центральной накладки рулевого колеса.
25 - рукоятка привода замка капота
(см. «Капот», с. 30).
26 - рычаг блокировки положения рулевой колонки (см. «Регулировка
положения рулевого колеса», с. 28).
