Опель Астра Эйч. ОРГАНЫ УПРАВЛЕНИЯ

Расположение органов управления автомобилем показано на рис. 1.6. Для удобства пользования на ручки, кнопки и контрольно-измерительные приборы, расположенные на панели приборов и других дополнительных панелях управления, нанесены символы функционального назначения.

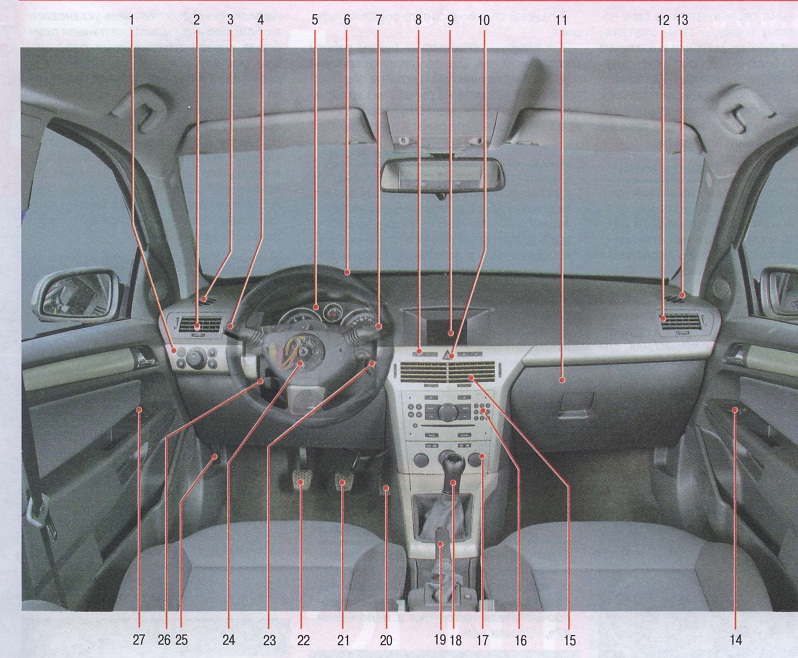

Рис. 1.6. Панель приборов и органы управления

Опель Астра Эйч. Панель приборов - часть 1

На панели приборов расположены следующие органы управления и контрольно-измерительные приборы (см. рис. 1.6).

1 - блок управления наружным освещением, яркостью подсветки комбинации приборов, задними противотуманными фонарями и электрокорректором света фар.

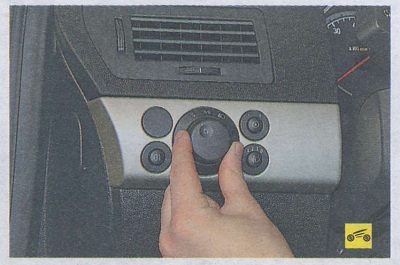

Поворотом рукоятки переключателя наружного освещения включают габаритный, ближний или дальний свет. Рукоятка может занимать следующие положения:

О - все выключено;

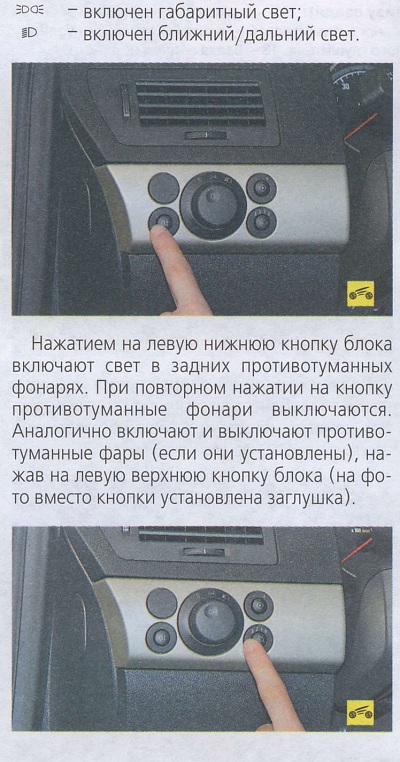

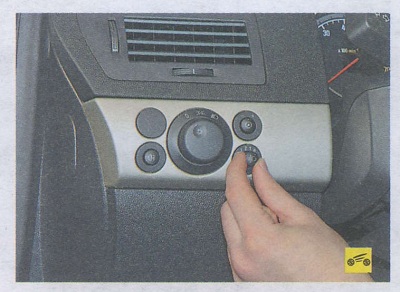

Нажатием на правую нижнюю рукоятку блока разблокируют регулятор электрокорректора света фар (при этом рукоятка выдвигается из блока).

Поворотом рукоятки регулятора в зависимости от загрузки автомобиля изменяют угол наклона пучка света фар таким образом, чтобы исключить ослепление водителей встречного транспорта. Совмещая метку на рукоятке регулятора и цифры на шкале, выбирают соответствующую регулировку положения фар при следующих вариантах загрузки автомобиля:

0 - один водитель или водитель и пассажир на переднем сиденье;

1 - все места заняты;

2 - все места заняты и груз в багажнике;

3 - один водитель и груз в багажнике.

По окончании регулировки заблокируйте регулятор, утопив его рукоятку в блок.

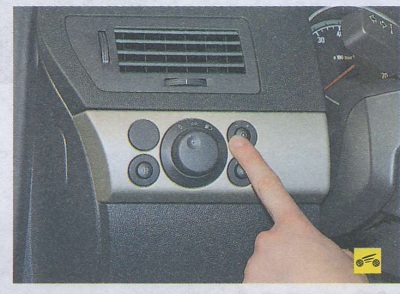

Нажатием на правую верхнюю рукоятку блока разблокируют регулятор яркости подсветки комбинации приборов и информационного дисплея (при этом рукоятка выдвигается из блока).

Для увеличения яркости подсветки поверните рукоятку в направлении знака «+» и удерживайте ее в этом положении до достижения требуемой яркости (яркость подсветки изменяется автоматически). Аналогично уменьшайте яркость подсветки.

повернув рукоятку регулятора в направлении знака «-». По окончании регулировки заблокируйте регулятор, утопив его рукоятку в блок.

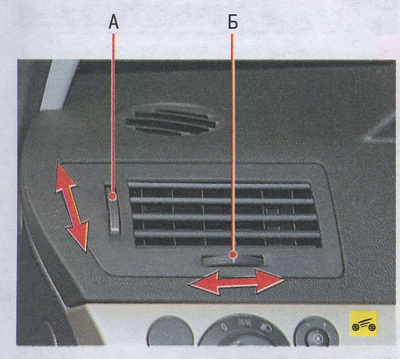

2.12 - боковые сопла системы вентиляции и отопления салона. Поворотом рукоятки А изменяют интенсивность потока воздуха, причем в крайнем нижнем положении рукоятки поток воздуха максимален, а в крайнем верхнем - перекрыт (на рукоятке виден символ «О»). Рукояткой Б регулируют направление потока воздуха.

3.13 - сопла обдува стекол дверей.

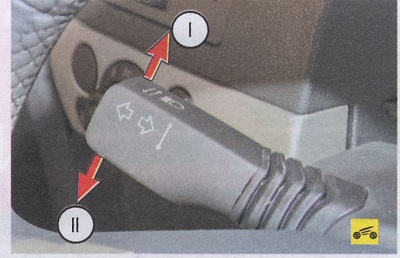

4 - рычаг переключателя наружного освещения и указателей поворота. Рычаг переключателя может занимать следующие положения:

I - включены указатели правого поворота (фиксированное положение);

II - включены указатели левого поворота (фиксированное положение);

При перемещении рычага в положение «I» или «II» в комбинации приборов загорается мигающим светом контрольная лампа 10 или 13 (см. рис. 1.7). При возврате рулевого колеса в положение прямолинейного движения рычаг автоматически устанавливается в исходное положение. При смене полосы движения для включения указателя поворота достаточно нажать на рычаг в направлении положения «I» или «II» только до момента

ощутимого сопротивления, не фиксируя рычаг, и отпустить. Указатели поворота в этом случае мигнут три раза.

Для переключения между дальним и ближним светом фар (рукоятка переключателя наружного освещения в блоке управления 1 на рис. 1.6 должна находиться в положении ю) передвиньте рычаг переключателя к рулю на две позиции и отпустите.

_Примечание

При включении дальнего света в комбинации приборов загорается контрольная лампа 22 (см. рис. 1.7).

Для сигнализации дальним светом фар передвиньте рычаг переключателя на одну позицию к рулю (рукоятка переключателя, наружного освещения в блоке управления 1 (см. рис. 1.6) наружного освещения должна находиться в положении ,,D) и отпустите.

_Примечание

При включении дальнего света в комбинации приборов загорается контрольная лампа 22 (см. рис. 1.7).

По заказу может быть введена функция «освещение дороги к дому». Если при выключенном зажигании и открытой двери водителя

передвинуть рычаг переключателя на одну позицию к рулевому колесу, а затем отпустить, то активируется функция задержки выключения фар: включится ближний свет фар и свет фонарей света заднего хода, который выключится только через 30 мин после закрытия последней двери. Для того чтобы выключить фары, переместите рычаг переключателя на одну позицию к рулевому колесу и отпустите еще раз.

_Примечание

Если выключатель (замок) зажигания находится в положении «О» или «I», при включенном наружном освещении в момент открытия двери водителя включится зуммер, напоминающий о необходимости выключить освещение.

По заказу может быть введена функция стояночного света. При парковке автомобиля можно включить передний и задний габаритные огни с одной стороны автомобиля, для чего при выключенном зажигании и рукоятке переключателя наружного освещения в блоке управления 1 (см. рис. 1.6) наружного освещения в положении «0» поверните рычаг переключателя наружного освещения и указателей поворота в нужную сторону. При этом включится зуммер и одновременно загорятся контрольные лампы 10 и 13 (см. рис. 1.7) в комбинации приборов.
