Nissan Note. СНЯТИЕ И УСТАНОВКА ДАТЧИКОВ ЧАСТОТЫ ВРАЩЕНИЯ КОЛЕС

Вам потребуются: отвертка с плоским лезвием, пассатижи.

ПРИМЕЧАНИЕ__________________________

Работы по замене датчиков частоты враще­ния колес удобнее проводить на подъемнике или смотровой канаве.





Датчик частоты вращения переднего ко­леса установлен в отверстии поворотного ку­лака передней подвески. Для его замены вы­полните следующие операции

1.   Отсоедините провод от клеммы «минус» аккумуляторной батареи

2.   Снимите переднее колесо .

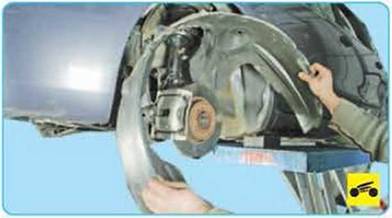

3.       Снимите подкрылок переднего колеса

(см «Снятие и установка подкрылков и брыз­говиков колес», с 273),





4.

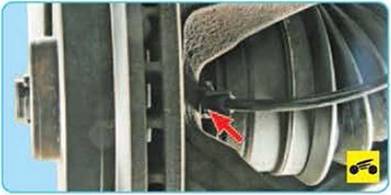

Отожмите фиксатор крепления датчика к поворотному кулаку.,





6.       Извлеките резиновые держатели прово­да датчика частоты вращения переднего ко­леса из паза заднего..

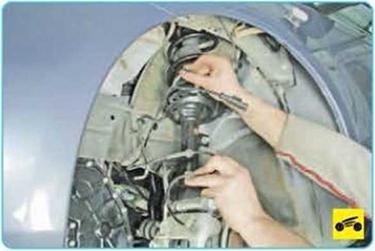

7.       .и переднего кронштейнов на амортизаторной стойки передней подвески.

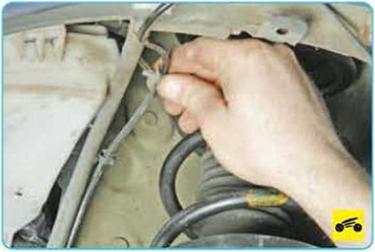

8.      Извлеките держатель провода датчика частоты вращения переднего колеса из паза кронштейна кузова.





9.      Отожмите фиксатор колодки жгута проводов...





10        ...и отсоедините колодку от колодки провода датчика частоты вращения передне­го колеса.

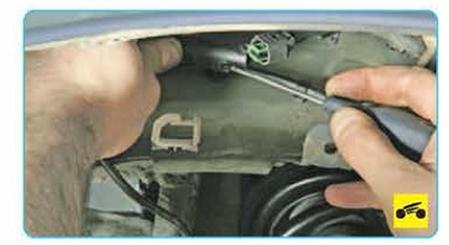

11.  Отверткой отожмите фиксатор колодки провода датчика частоты вращения передне­го колеса...

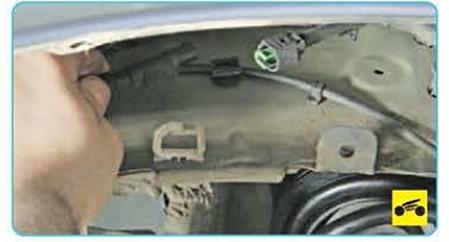

12.  ...и снимите колодку с держателя на ку­зове

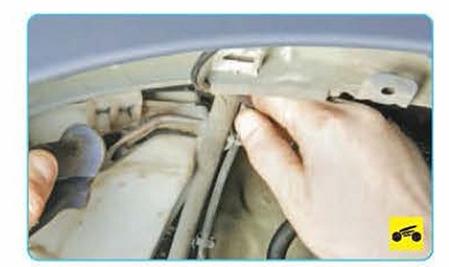

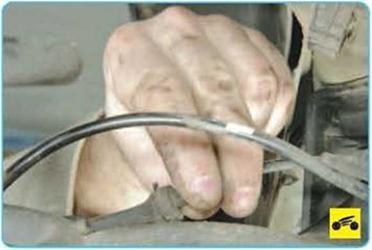

13.  Сожмите пассатижами ушки держателя провода датчика частоты вращения передне­го колеса...





14.     ..и извлеките держатель провода из от­верстия в кузове





15. Извлеките провод датчика частоты вра­щения переднего колеса из держателя на ку­зове...





17. Установите датчик частоты вращения переднего колеса и все детали в порядке, об­ратном снятию.





Датчик частоты вращения заднего коле­са установлен в отверстии щита тормозного механизма заднего колеса. Для его замены выполните следующие операции.

Вам потребуется: торцовая головка «на 13», отвертка с плоским лезвием.

1 Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2.  Установите автомобиль на подъемник или смотровую канаву. Если такой возможности нет, установите упоры под передние колеса, включите i-ю передачу (на автомобиле с АКП переведите рычаг селектора в положение «Р» - парковка), поддомкратьте заднюю часть автомобиля со стороны заменяемого датчика и установите автомобиль на надежные опоры.

3.

Если заменяете датчик не на подъемнике снимите заднее колесо

4 Отожмите фиксатор колодки жгута проводов на кузове







6.  ...и разъедините колодки на кузове и ко­лодку провода датчика частоты вращения зад­него колеса.





7.  Снимите колодку провода датчика часто­ты вращения заднего колеса с держателя на кузове.






8.   Разожмите держатель провода датчика частоты вращения заднего колеса.

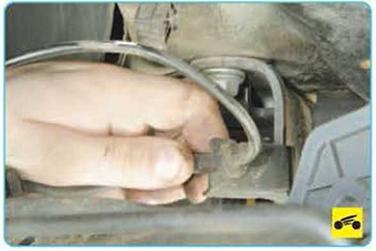

9.   Извлеките резиновые держатели прово­да датчика частоты вращения заднего колеса из пазов кронштейнов на балке...









11.  Разожмите держатель провода датчика частоты вращения заднего колеса и извлеки­те провод из держателя.

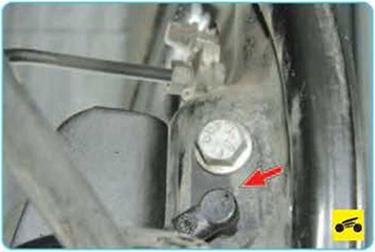

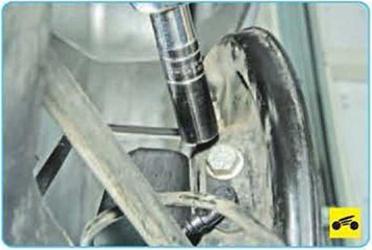

12. Ослабьте затяжку болта крепления дат­чика частоты вращения заднего колеса...

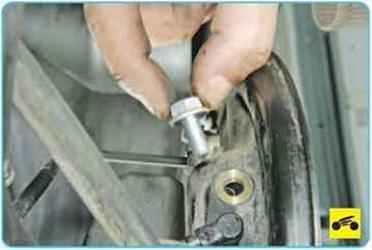

13.    ..выверните болт из отверстия в тор­мозном щите.





14       Подденьте отверткой и извлеките из от­верстия в щите тормозного механизма задне­го колеса датчик и снимите его с автомобиля.

15.    Установите датчик частоты вращения заднего колеса в порядке, обратном снятию.
