Nissan Note. ЗАМЕНА СТЕКЛООЧИСТИТЕЛЯ ВЕТРОВОГО ОКНА
|
Вам потребуются: торцовые головки «на 10», «на 13», «на 14», ключ TORX ТЗО, пассатижи. |
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
|
|
2. Снимите рычаги щеток стеклоочистителя ветрового окна, сняв декоративные колпачки гаек их крепления и отвернув гайки.
|
|
3. Снимите решетку короба воздухопритока
(см «Снятие и установка решетки короба воздухопритока», с. 276).
|
|
4. Отожмите фиксатор колодки жгута проводов моторедуктора...
|
5 и отсоедините колодку от моторедуктора.
|
6. Сожмите пассатижами ушки фиксатора жгута проводов...
|
|
7. ...и извлеките фиксатор из отверстия кронштейна трапеции стеклоочистителя.
|
|

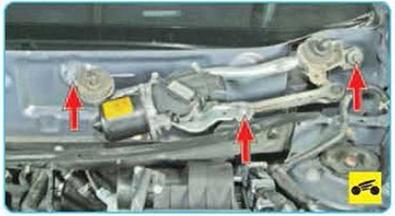

8. Выверните три болта крепления трапеции стеклоочистителя к кузову..
|
|

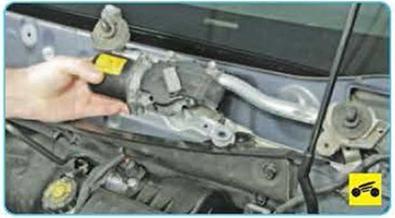

9. ..и снимите трапецию в сборе с моторе дуктором.
|
|
10. Установите кривошип таким образом, чтобы он располагался параллельно правой штанге, зафиксируйте его, вставив в отверстия тяги винты подходящего диаметра.
ПРИМЕЧАНИЕ
|
Так выглядят зафиксированные тяги трапеции стеклоочистителя. |
|
|

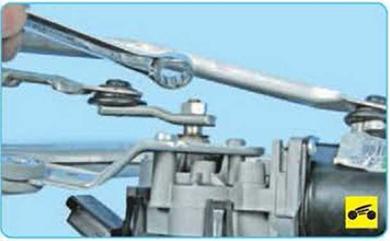

11. Отверните гайку крепления кривошипа к оси моторедуктора.
|
|
|

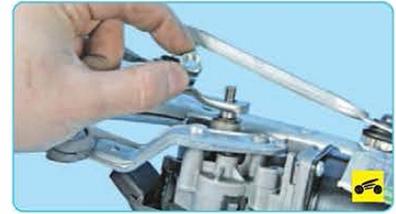

12. ...снимите гайку крепления.
|

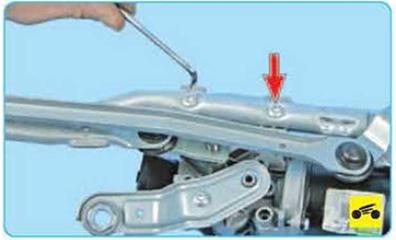

13. Выверните два болта крепления моторедуктора к штанге трапеции...
|

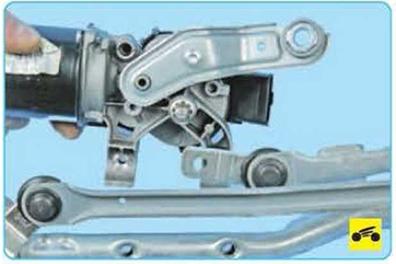

14. ...и снимите моторедуктор. |
|
|

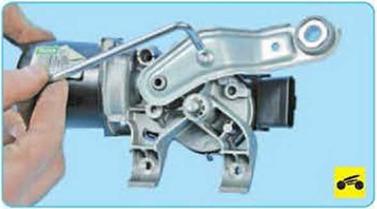

15 Выверните болт крепления кронштейна моторедуктора...
|
16. ...и снимите кронштейн. |
|
|
17. Закрепите моторедуктор на кронштейне трапеции стеклоочистителя.
|
|
18. Установите трапецию стеклоочистителя и все детали в порядке, обратном снятию.
