Nissan Note. СИСТЕМА ЗАЖИГАНИЯ

ОСОБЕННОСТИ КОНСТРУКЦИИ

Система зажигания входит в систему уп­равления двигателем и предназначена для выработки в каждом цилиндре в определен­ный момент времени искры, которая воспла­меняет подаваемую в двигатель топливовоз­душную смесь

Для выработки высокого напряжения при­менены четыре катушки зажигания, установ­ленные непосредственно на свечи зажигания.

Управляющим устройством в системе за­жигания является электронный блок управле­ния двигателем (контроллер). Датчик положе­ния коленчатого вала подает на контроллер опорный сигнал, на основании которого кон­троллер рассчитывает последовательность включения катушек зажигания. Для точного управления зажиганием контроллер исполь­зует следующую информацию:

-      частоту вращения коленчатого вала;

-      нагрузку двигателя;

-      температуру охлаждающей жидкости,

-      положение коленчатого вала;

-      наличие детонации.











Nissan Note. СНЯТИЕ И УСТАНОВКА КАТУШЕК ЗАЖИГАНИЯ



На автомобиле установлены четыре ка­тушки зажигания, каждая из которых распо­ложена в свечном колодце головки блока цилиндров и непосредственно соединена со свечой зажигания Снятие и установка ка­тушек зажигания показана на примере дви­гателя HR16DE. Отличие снятия и установки катушек зажигания на двигателе CR14DE за­ключается в снятии корпуса воздушного фильтра (). По­следующие операции по снятию непосред­ственно катушек зажигания аналогичны при­веденным ниже.

Вам потребуется: торцовая головка «на 10».

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.





2       Снимите декоративный кожух двигателя

(см «Снятие и установка декоративного кожу- хадвигателя», с 70).





3,    Снимите впускную трубу ().





4       Сожмите фиксатор колодки жгута прово­дов катушки зажигания..





5.    ...и отсоедините колодку от катушки зажигания.

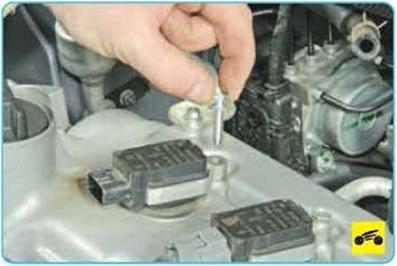

6.    Ослабьте затяжку болта крепления ка­тушки...

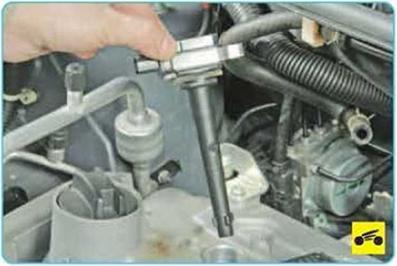

6.     Снимите катушку со свечи зажигания.

7.     Аналогично снимите катушки зажигания других цилиндров.

8.     Установите катушки в порядке, обрат­ном снятию. Болты крепления катушек зажи­гания к крышке головки блока цилиндров за­тяните моментом, для двигателя HR16DE - 7 Н м, для двигателя CR14DE - 3.8-4.4 Н-м.

ПРИМЕЧАНИЕ





9.        Установите все детали в порядке, об­ратном снятию.







Nissan Note. ЗАМЕНА И ОБСЛУЖИВАНИЕ СВЕЧЕЙ ЗАЖИГАНИЯ



Снятие и установка свечей зажигания пока­зана на примере двигателя HR16DE. Отличие снятия и установки свечей зажигания на дви­гателе CR14DE заключается в снятии корпуса

СВЕЧИ ЗАЖИГАНИЯ,                   Таблица    10.10

УСТАНАВЛИВАЕМЫЕ НА АВТОМОБИЛИ

Параметры	Модель двигателя
	CR14DE	HR16DE
Стандартная свеча	LFR5AP-11	PLZKAR6A-11
Холодная свеча	LFR6AP-11	PLZKAR7A-11
Горячая свеча	LFR4AP-11	PLZKAR5A-11





воздушного фильтра».

Последующе операции по снятию непосредственно свечей зажигания анало­гичны приведенным ниже. Производитель ре­комендует устанавливать на автомобили све­чи зажигания, перечисленные в табл. 10.10

Вам потребуются: специальный ключ «на 14» для выворачивания свечей зажи­гания для двигателя HR16DE и свечной ключ «на 16» для двигателя CR14DE (с ре­зиновой втулкой для удерживания свечи).

1.     Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2.     Снимите декоративный кожух двигателя ().

3.     Снимите впускную трубу .

4.     Продуйте свечные колодцы сжатым воз­духом, чтобы избежать попадания грязи в ци­линдры двигателя при выворачивании свечей

5.

 Снимите катушки зажигания ().












Осмотрите свечу и оцените ее состояние по внешнему виду (см. «Диагностика состояния двигателя по внешнему виду свечей зажига­ния», с. 46).





8.      Круглым щупом проверьте зазор между электродами свечи Он должен составлять не более 1,1 мм.

9.        Если зазор отличается от указанного зна­чения, отрегулируйте его, подгибая боковой электрод.

ПРЕДУПРЕЖДЕНИЕ

Регулируйте зазор только подгибанием бо­кового электрода. Любой изгиб центрально­го электрода приведет к поломке изолятора свечи.

10.   Аналогичным способом снимите и про­верьте остальные свечи зажигания.

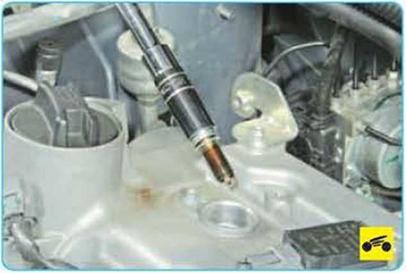

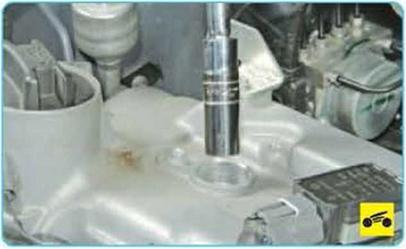

11.   При установке свечей зажигания вверни­те их сначала рукой (ключом без воротка), а за­тем затяните ключом моментом для двигателя HR16DE - 19,6 Н м, для двигателя CR14DE - 19,6-29,4 Нм.

12.   Установите все детали в порядке, об­ратном снятию.
