Nissan Note. РЕМОНТ ГЕНЕРАТОРА - ЧАСТЬ 2
|
|
14. Для снятия щеткодержателя с регулятором напряжения выверните четыре винта крепления.,
|
|

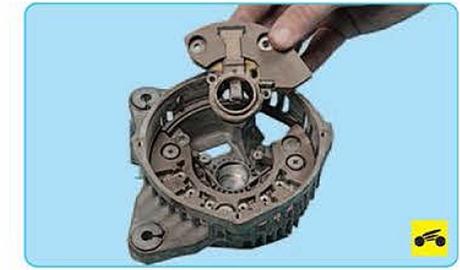

15. . и снимите щеткодержатель

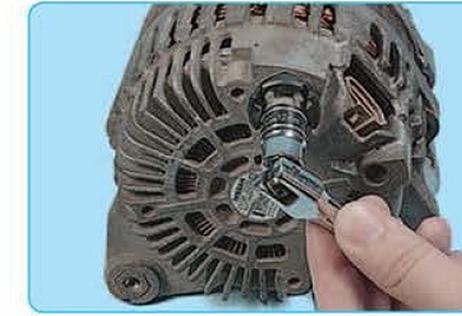

16. Для снятия выпрямительного блока отверните гайку контактного болта...
|
|
17. ...снимите с болта изоляционную...
|
|

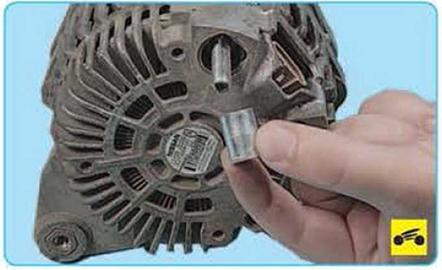

18. ..и дистанционную втулки.
|
|

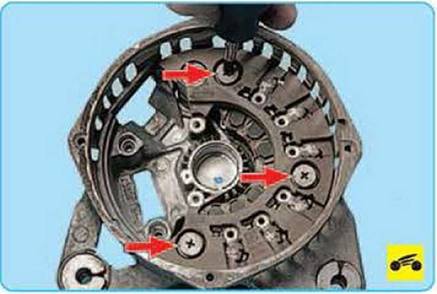

19. Выверните три винта крепления выпрямительного блока...
|
|

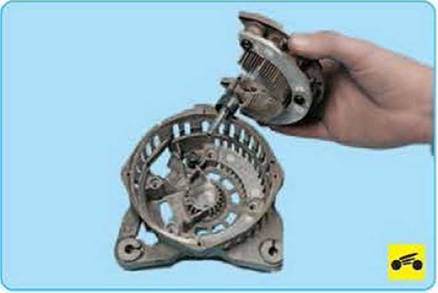

20. ...и извлеките блок из задней крышки.
|
|

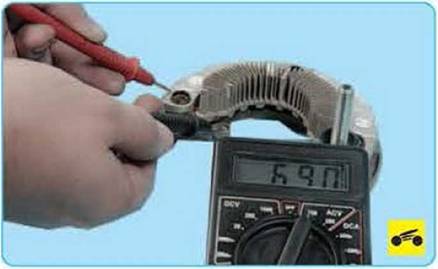

21. Проверьте выпрямительный блок. Для этого подсоедините щупы тестера к выводу фазной обмотки статора и воздушному радиатору диодов.
22. Меняя щупы тестера местами, измерьте сопротивление. Если показания тестера одинаковы в обоих случаях, выпрямительный блок неисправен и требует замены
|
|
23. Проверьте выступание щеток в свободном состоянии. Если размер Н окажется меньше 5 мм для генератора модели A002TJ0291ZE и меньше 10,5 мм для генератора модели 2542927, замените щетки или щеткодержатель в сборе.
|
|

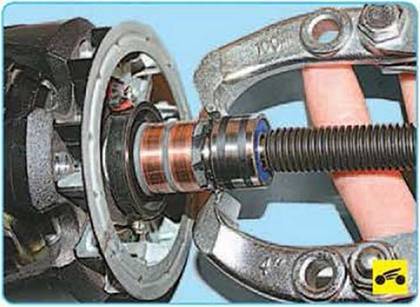

24 При необходимости замените задний подшипник для чего установите съемник спрессуйте подшипник.
25. Напрессуйте новый подшипник на вал ротора, прикладывая усилие к внутренней обойме подшипника.
ПРИМЕЧАНИЕ
|

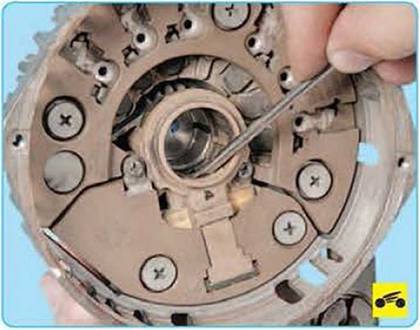

Перед установкой крышки со стороны контактных колец утопите щетки... |
|
...и зафиксируйте их в таком положении, вставив в отверстие крышки штифт (например, разогнутую большую канцелярскую скрепку). После сборки извлеките штифт. |
ПРЕДУПРЕЖДЕНИЕ_____________
Если не зафиксировать щетки в утопленном положении, при установке крышки они сломаются о край контактного кольца.
26. Соберите генератор в порядке, обратном снятию, сориентировав крышки генератора и корпуса статора по ранее сделанным меткам.
