РУЛЕВЫЕ ТЯГИ

Nissan Note. ЗАМЕНА НАРУЖНОГО НАКОНЕЧНИКА РУЛЕВОЙ ТЯГИ





Вам потребуются: ключи «на 11», «на 14», «на 17», на «19», ключ TORX ТЗО, пассатижи и съемник шаровых шарниров.

ПРИМЕЧАНИЯ

Работу удобнее выполнять на подъемнике. Можно выполнить ее и на автомобиле, уста­новленном на опоры.

Замена наконечника показана на примере левой рулевой тяги, правый наконечник за­меняйте аналогично.

Резьба левого наконечника правая, а право­го - левая.

1.    Поднимите и установите на опору перед­нюю часть автомобиля со стороны заменяе­мого наконечника. Снимите колесо.

ПРЕДУПРЕЖДЕНИЕ

Затормозите автомобиль стояночным тор­мозом и установите под задние колеса про­тивооткатные упоры («башмаки»).



Если крепежные детали сильно загрязнены, очистите их металлической щеткой и обра­ботайте легкопроникающей смазкой, напри­мер WD-40.

2.    Измерьте и запишите длину свободной части резьбы рулевой тяги, чтобы при сбор­ке по возможности не нарушить угол схож­дения колес.

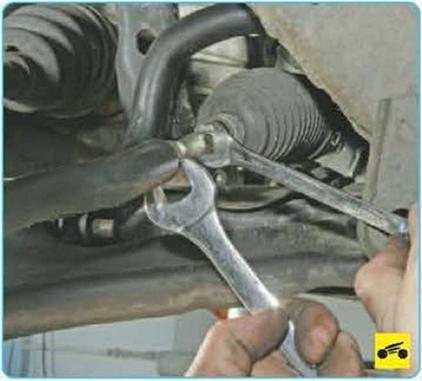

3.    Ослабьте затяжку контргайки наконечни­ка рулевой тяги

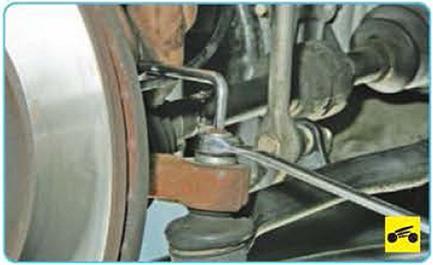

4.   Удерживая палец шаровой опоры от про­ворачивания, ослабьте затяжку гайки крепле­ния шарового пальца наконечника к рычагу поворотного кулака.

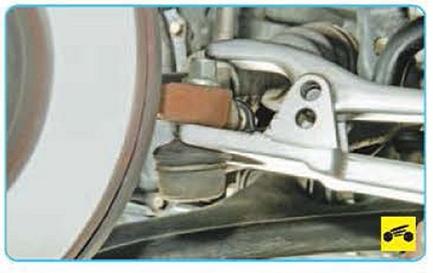

5. Установите съемник шаровых шарниров и выпрессуйте палец из бобышки поворотно­го кулака.

ПОЛЕЗНЫЙ СОВЕТ

При отсутствии съемника палец шарового шарнира можно выбить резкими ударами молотка по торцу бобышки поворотного ку­лака, нанося удары вдоль оси рычага.

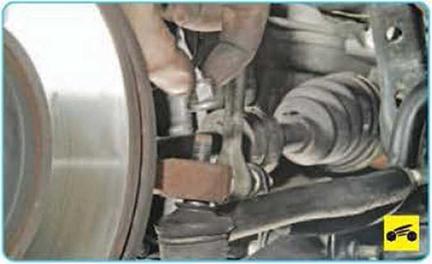

8.     Отверните наконечник от рулевой тяги, подсчитывая число оборотов, чтобы при уста­новке нового наконечника по возможности не изменилось схождение колес (для нагляднос­ти показано на снятом рулевом механизме).





9.     Установите новый наконечник в порядке, обратном снятию, навернув его на рулевую тягу на то число оборотов, которое было под­считано при снятии, и затяните контргайку мо­ментом, указанным в приложении 1.

10.      Повторно измерьте длину свободной части резьбы рулевой тяги. Эта длина должна соответствовать значению, измеренному в п. 2. Если это не так, ослабьте контргайку и либо наверните, либо сверните наконечник в зависимости от того, увеличилась или уменьшилась длина свободной части резьбы. Затяните контргайку и повторите проверку.

11.Проверьте и при необходимости отрегу­лируйте углы установки колес на станции тех­нического обслуживания.











Nissan Note. ЗАМЕНА РУЛЕВОЙ ТЯГИ И ЕЕ ЗАЩИТНОГО ЧЕХЛА



Рулевую тягу заменяют сравнительно ред­ко, обычно при ее повреждении (деформация или срыв резьбы). Узел крепления рулевой тя­ги к рейке рулевого механизма на автомобиле труднодоступен. Поэтому в случае поврежде­ния рулевой тяги для ее замены рекомендуем снять с автомобиля рулевой механизм в сбо­ре с тягами. Защитный чехол рулевой тяги при наличии некоторых навыков можно заменить, не снимая рулевой механизм с автомобиля.

Вам потребуются: ключ трубный, бокорезы, пассатижи.

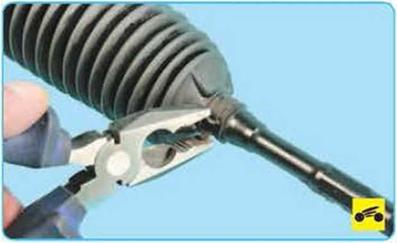

3. Снизу автомобиля пассатижами сожмите отогнутые ушки малого хомута крепления за­щитного чехла (для наглядности показано на снятом рулевом механизме),..

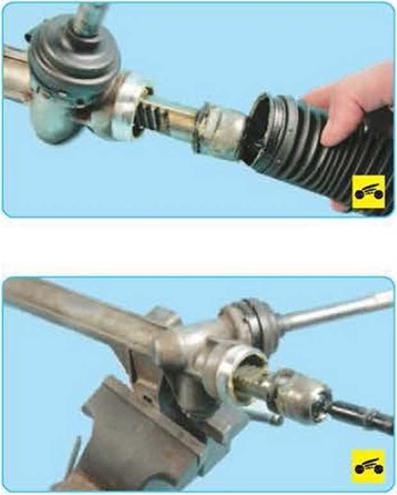

4 сдвиньте его вдоль рулевой тяги и сни­мите,

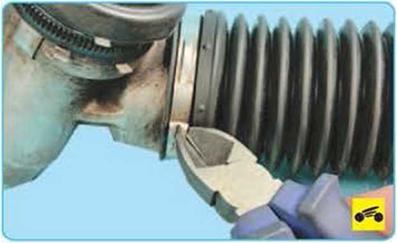

5. Бокорезами перекусите большой хомут крепления защитного чехла...





7.     Установите рулевой механизм в тиски, как показано на фото,




Между корпусом шарнира рулевой тяги и картером рулевого механизма установле­на упорная шайба А. Не забудьте установить ее при замене рулевой тяги.

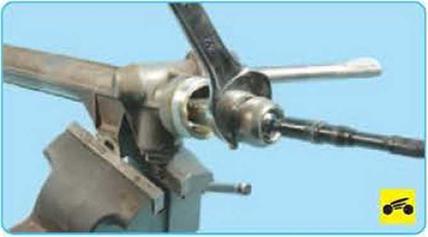

8.       Отверните шарнир рулевой тяги с рейки рулевого механизма и снимите тягу.

9.       Внимательно осмотрите защитный чехол. При обнаружении на его поверхности или в складках гофрированной части следов над­рывов, порезов и мелких трешин, чехол необ­ходимо заменить.

10.      Установите новую рулевую тягу и все снятые детали в порядке, обратном снятию.

11 При сборке перед установкой защитно­го чехла обязательно заложите новую смазку на рабочую поверхность шарового шарнира рулевой тяги.

12.  Установите новые хомуты крепления за­щитного чехла.

13.  Для того чтобы по возможности сохра­нить регулировку схождения колес, при сборке навинтите рулевой наконечник на рулевую тягу, выполнив столько оборотов, сколько их было подсчитано при отворачивании {; м Замена наружного наконечника рулевой тяги», с. 186).

14.  Проверьте и при необходимости отрегу­лируйте углы установки передних колес на станции технического обслуживания, распо­лагающей специальным оборудованием
