Nissan Note. СНЯТИЕ И УСТАНОВКА РУЛЕВОЙ КОЛОНКИ

Рулевая колонка - один из важнейших эле­ментов обеспечения безопасности дорожно­го движения, поэтому замените установлен­ные в рулевой колонке валы рулевого управ­ления или колонку в сборе при наличии следующих дефектов:





-      люфт в карданном шарнире промежуточ­ного вала или повреждение его клеммного соединения с валом рулевой колонки,





-деформация или повреждение промежу­точного вала, люфт в карданных шарнирах, повреждение клеммного соединения нижне­го шарнира с валом-шестерней рулевого механизма;





-      деформация или повреждение вала и де­талей рулевой колонки, повреждение шлицев соединения вала со ступицей рулевого колеса;





-      повреждение механизма регулировки по­ложения рулевой колонки.

Вам потребуются: торцевые головки «на 12» и «на 13», удлинитель, пассатижи с тонкими губками.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

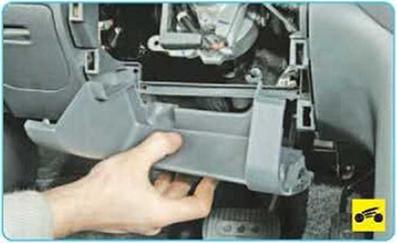

Снимите нижний декоративный щиток па­нели приборов.





2.     Снимите рулевое колесо (см Снятие и установка рулевого колеса , с. 184).

3.     Снимите кожух рулевой колонки( см

«Снятие и установка кожуха рулевой колонки», с 184).

4.     Снимите подрулевые переключатели см

«Замена подрулевых переключателей», с. 251).

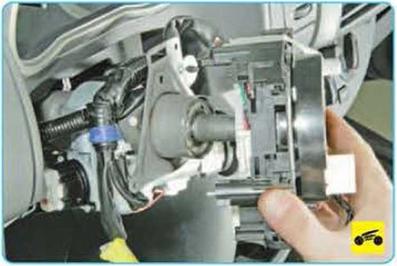

Снимите контактное кольцо подушки бе­зопасности водителя.

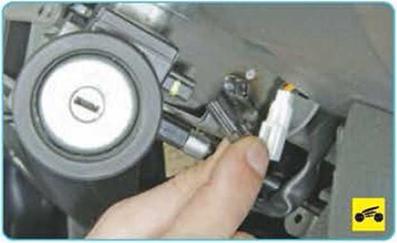

8.     ...отсоедините колодку жгута проводов от контактной группы выключателя (замка) зажигания

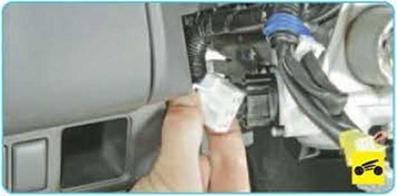

9.     Аналогично отсоедините остальные ко­лодки жгутов проводов от рулевой колонки.

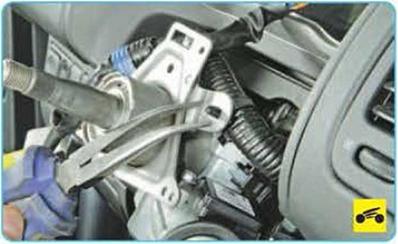

10.   Сожмите пассатижами усики держателя жгута проводов...

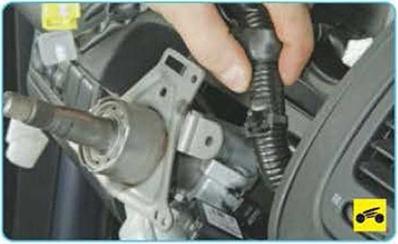

11.   ...и отсоедините жгут от верхнего крон­штейна рулевой колонки.





12.   Аналогично отсоедините остальные жгу­ты проводов от кронштейна рулевой колонки и отведите жгуты в сторону.

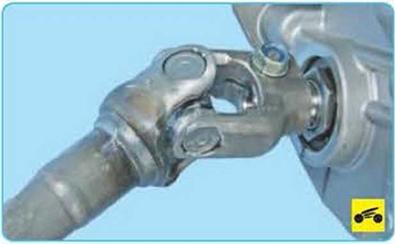

13.   Под панелью приборов выверните стяжной болт клеммного соединения проме­жуточного вала с валом-шестерней рулевого механизма,..









15.  Снимите промежуточный вал с вала-шестерни рулевого механизма.

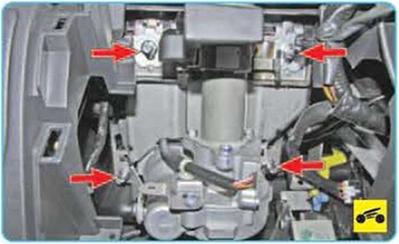

16.  Отверните четыре гайки крепления ру­левой колонки...

ПРИМЕЧАНИЕ

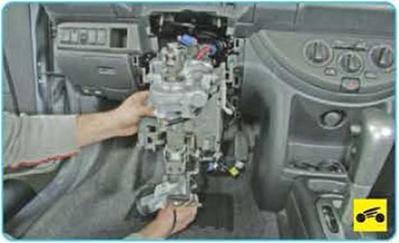

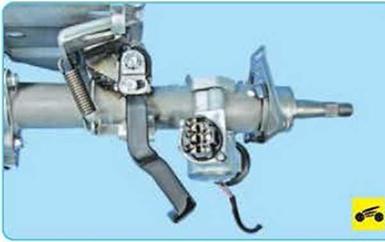

17.... и снимите рулевую колонку с выключа­телем зажигания, промежуточным валом и электроусилителем рулевого управления.

ПРИМЕЧАНИЕ

Обратите внимание на маркировку моторе­дуктора усилителя. Приобретайте для заме­ны рулевую колонку с моторедуктором, име­ющим аналогичную маркировку.

18. Установите снятые детали в порядке, обратном снятию
