Nissan Note. СИСТЕМА ВЫПУСКА ОТРАБОТАВШИХ ГАЗОВ ДВИГАТЕЛЯ HR16DE, CR14DE

ОСОБЕННОСТИ КОНСТРУКЦИИ

Отработавшие газы отводятся из двигателя через выпускной коллектор 2 (рис. 5.31), Далее газы поступают в объединенную в общий узел с каталитическим нейтрализатором 3 приемную трубу 5, из которой газы поступают в дополни­тельный глушитель 10, а затем и в основной 8.

Элементы системы выпуска отработавших газов подвешены к кузову на четырех резино­вых подушках.

Для защиты двигателя и основания кузова от нагрева элементами системы над всей си­стемой выпуска отработавших газов установ­лены термоэкраны.

Система выпуска отработавших газов не требует специального обслуживания. Доста­точно периодически проверять надежность за­тяжки резьбовых соединений и целость поду­шек подвески. В случае повреждения, сквозной коррозии или прогара элементы системы заме­няют в сборе, так как глушители вместе с труба­ми представляют собой неразборные узлы.

ПОЛЕЗНЫЙ СОВЕТ Периодически проверяйте систему выпуска отработавших газов. При повышенном уров­не шума от системы выпуска проверьте ее герметичность. Для этого пустите двигатель и осмотрите всю систему. Проведя рукой над местами возможной утечки, не касаясь узлов, вы сразу ощутите утечку газов. При необходимости замените проржавев­шие и прогоревшие узлы.

ПРЕДУПРЕЖДЕНИЯ_________________________

Перед ремонтом дайте системе выпуска ос­тыть, так как во время работы двигателя она нагревается до высокой температуры. Отработавшие газы ядовиты, отравление ими происходит незаметно, поэтому перед пуском двигателя в гараже обязательно от­кройте ворота!

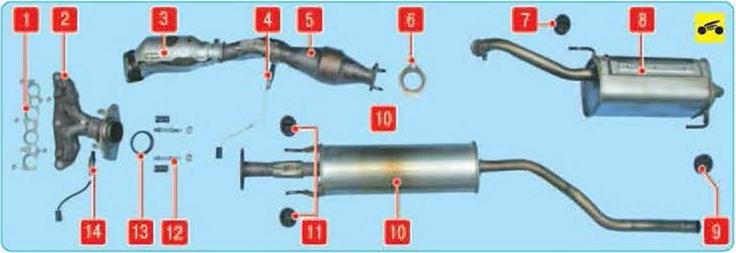

Рис. 5.31. Детали системы выпуска отработавших газов: 1 - прокладка выпускного коллектора; 2 - выпускной кол­лектор; 3 - каталитический нейтрализатор; 4 - диагностический датчик концентрации кислорода; 5 - приемная тру­ба; 6 - уплотнительная прокладка; 7, 9 - подушки подвески основного глушителя; 8 - основной глушитель; 10 - до­полнительный глушитель; 11 - подушки подвески дополнительного глушителя; 12 - детали крепления нейтрализато­ра к выпускному коллектору; 13 -уплотнительное кольцо; 14 - управляющий датчик концентрации кислорода



Nissan Note. ЗАМЕНА ПОДУШЕК ПОДВЕСКИ СИСТЕМЫ ВЫПУСКА ОТРАБОТАВШИХ ГАЗОВ ДВИГАТЕЛЯ HR16DE, CR14DE

Резиновые подушки подвески системы вы­пуска отработавших газов заменяют в том случае, если из-за их повреждения или чрез­мерной деформации элементы системы на­чинают стучать, соприкасаясь с кузовом или другими агрегатами автомобиля.

Вам потребуются: отвертка с плоским лезвием, мыльный раствор.





Для замены подушки подвески основного глушителя выполните следующие операции.

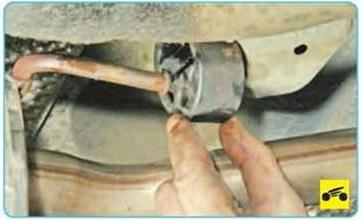

1,  Снимите подушку передней подвески ос­новного глушителя с кронштейна глушителя...

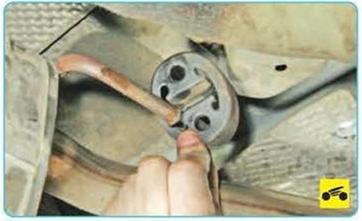

2.     ...и снимите подушку с кронштейна на ку­зове.

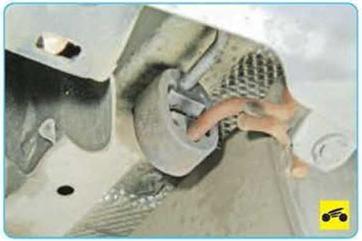

3.     Снимите подушку задней подвески ос­новного глушителя с кронштейна глушителя...

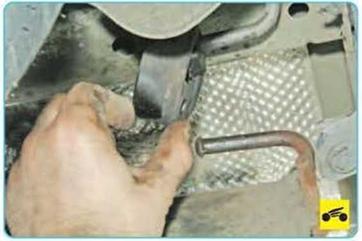

4.     ...и снимите подушку задней подвески ос­новного глушителя.



Для замены подушки подвески дополни­тельного глушителя выполните следующие операции.

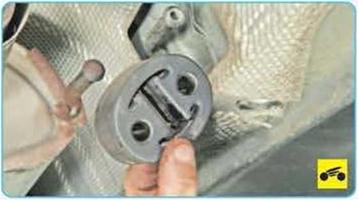

1.   Снимите левую подушку дополнительно­го глушителя с кронштейна на дополнитель­ном глушителе...

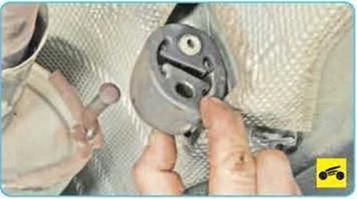

2.    ..и снимите подушку с кронштейна кузова

3.    Аналогично замените правую подушку подвески дополнительного глушителя.

4.    Установите новые подушки в порядке, об­ратном снятию. Для облегчения установки по­душек смажьте мыльным раствором крон­штейны дополнительного глушителя и кузова.
