Nissan Note. СИСТЕМА УЛАВЛИВАНИЯ ПАРОВ ТОПЛИВА ДВИГАТЕЛЯ HR16DE, CR14DE

ОСОБЕННОСТИ УСТРОЙСТВА

Система улавливания паров топлива пре­дотвращает выход из системы питания в ат­мосферу паров топлива, неблагоприятно вли­яющих на экологию окружающей среды.

В системе применен метод поглощения па­ров угольным адсорбером.



Угольный адсорбер установлен на топлив­ном баке слева и соединен топливопровода­ми с топливным багам и электромагнитным клапаном продувки.

..закреплен электромагнитный клапан про­дувки адсорбера, который по сигналам блока управления двигателем переключает режимы работы системы.

Пары топлива из топливного бака по топ­ливопроводу постоянно отводятся и накап­ливаются в адсорбере, заполненном акти­вированным углем (адсорбентом). При ра­боте двигателя происходит периодическая регенерация (восстановление) адсорбента продувкой адсорбера свежим воздухом из атмосферы. Воздух поступает в систему под действием разрежения, передаваемого по трубопроводу из впускной трубы в полость адсорбера, при открывании клапана продув­ки. Электронный блок управления двигате­лем регулирует интенсивность продувки ад­сорбера в зависимости от режима работы двигателя, подавая на клапан сигнал с изме­няемой частотой импульса.

Пары топлива из адсорбера по трубопро­воду поступают во впускную трубу двигателя и сгорают в цилиндрах Неисправности системы улавливания паров топлива влекут за собой нестабильность холо­стого хода вплоть до остановки двигателя, по­вышенную токсичность отработавших газов и ухудшение ходовых качеств автомобиля



Nissan Note. ЗАМЕНА АДСОРБЕРА СИСТЕМЫ УЛАВЛИВАНИЯ ПАРОВ ТОПЛИВА ДВИГАТЕЛЯ HR16DE, CR14DE

Адсорбер системы улавливания паров топ­лива снимают для проверки или замены при по­явлении стойкого запаха бензина, вызванного негерметичностью адсорбера. Кроме того, на­рушение герметичности адсорбера может стать причиной неустойчивой работы двигателя на холостом ходу вплоть до его остановки.





Адсорбер установлен на топливном баке слева.

Вам потребуется: ключ TORX Т20.

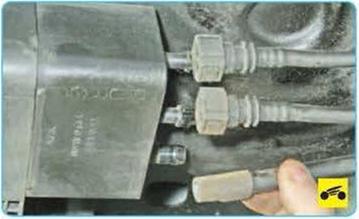

1.    Сожмите фиксатор наконечника шланга отвода паров топлива из адсорбера к клапану продувки...

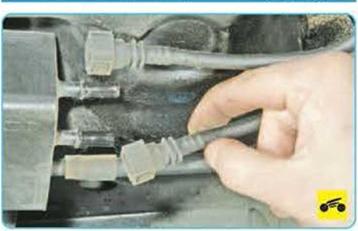

3.    Аналогично отсоедините шланг подвода паров топлива к адсорберу из топливного бака.





4.    Снимите воздухопровод со штуцера ад­сорбера.





5.   Выверните винт хомута крепления адсор­бера к топливному баку...





6.   ...и снимите адсорбер

7.   Установите детали в порядке, обратном снятию.

8.   После присоединения топливопроводов к адсорберу пустите двигатель и проверьте герметичность всех соединений топливо­проводов.
