Nissan Note. СНЯТИЕ И УСТАНОВКА ТОПЛИВНОЙ РАМПЫ ДВИГАТЕЛЯ HR16DE, CR14DE

Топливную рампу снимают для замены при ее повреждении, для замены форсунок или для получения доступа к другим узлам.

Вам потребуются: торцовые головки «на 8» и «на 10», плоскогубцы, съемник для отсоединения топливной рампы.

Операции по снятию и установке топливной рампы на двигателях HR16DE и CR14DE ана­логичны. Работа показана на примере двига­теля HR16DE.

1 Снизьте давление в системе подачи топ­лива



2.   Отсоедините провод от клеммы «минус» аккумуляторной батареи.

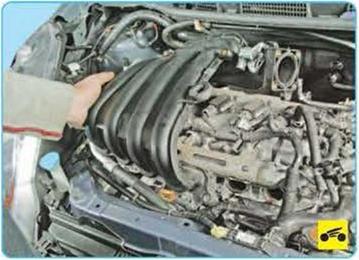

3.    Снимите впускную трубу









5.    ...и отсоедините колодки жгута проводов от форсунок.









7.     ...и два верхних болта крепления щитка топливной рампы.

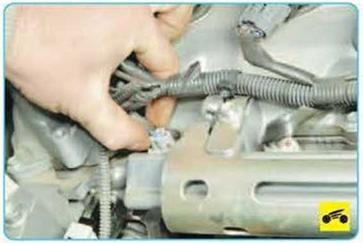

8,  Извлеките держатели жгута проводов из отверстий в щитке топливной рампы.



9 Снимите щиток

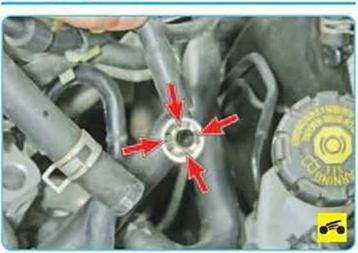

10.  Снимите защитный чехол со штуцера топливной рампы.





11.  Изготовьте из подручного материала съемник, представляющий собой кольцо чуть большего диаметра, чем у штуцера топливной рампы. Затем, установив этот съемник под наконечник топливопровода, отожмите фик­сирующие пластины..





12    .. и снимите наконечник топливопрово­да со штуцера топливной рампы.









13. Выверните два болта крепления топ­ливной рампы к головке блока цилиндров двигателя...

ПРИМЕЧАНИЕ

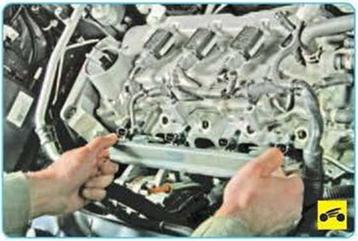

15. Установите топливную рампу и все сня­тые детали в порядке, обратном снятию, за­менив уплотнительные кольца форсунок.

ПРИМЕЧАНИЕ

Перед установкой смажьте уплотнительные кольца форсунок моторным маслом.

16      Пустите двигатель и проверьте герме­тичность соединений трубопроводов и уплот­нений форсунок.
