Nissan Note. РЕМОНТ ТОПЛИВНОГО МОДУЛЯ ДВИГАТЕЛЯ HR16DE, CR14DE


1. Сожмите фиксатор...





2 ...и отсоедините колодку проводов датчи­ка уровня топлива от разъема крышки топлив­ного модуля.



3.      Отожмите пластмассовый фиксатор, рас­положенный под датчиком уровня топлива..





4.      ...и, сдвигая датчик в направлении стрел­ки...





5.      ...снимите его с корпуса топливного мо­дуля.

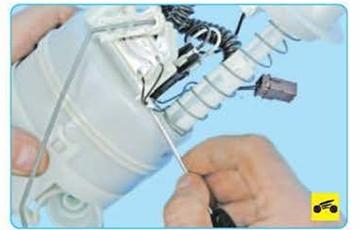

6. Захватите пассатижами пружинный фик­сатор регулятора давления топлива...









8.    Извлеките регулятор давления топлива из стакана топливного модуля.





Так выглядит регулятор давления топлива, снятый с топливного модуля.





9.   Отожмите отверткой три фиксатора.







10.   ...и отсоедините стакан от корпуса топ­ливного модуля.













13. Промойте или замените фильтр, если он загрязнен.





14 Отсоедините фиксаторы

15.... и отсоедините крышку от корпуса топ­ливного модуля.






16. Извлеките топливный насос из корпуса модуля. При необходимости замены насоса нагрейте его шланги строительным феном и отсоедините их от штуцеров насоса.



17 Снимите уплотнительное кольцо

18.   Проверьте работоспособность клапана стакана. Он должен пропускать жидкость внутрь и удерживать ее в стакане модуля топ­ливного насоса.





19.   Замените неисправный клапан или ста­кан в сборе

20.   Установите снятые детали в порядке, обратном снятию.
