Перед разборкой стартера убедитесь в его не-исправности путем следующих простых проверок.





1. С помощью отвертки проверьте легкость перемещения муфты привода вдоль вала.



2. Проверните шестерню привода. Она должна легко проворачиваться относительно ступицы муфты в направлении вращения якоря и не должна проворачиваться в противоположном направлении.

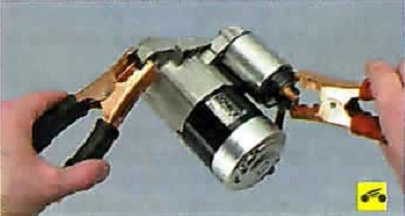

3. Соедините проводами для «прикуривания» клемму «минус» снятой с автомобиля аккумуляторной батареи с корпусом стартера. Второй провод подсоедините одним концом к клемме «плюс» аккумуляторной батареи, а другим - к выводу управляющего провода тягового реле. Если тяговое реле исправно, то раздастся щелчок и выдвинете муфта привода. В противном случае ТЯГОВОЕ реле подлежит замене.



4. Отсоедините провод от управляющего вывода тягового реле и подсоедините к нижнему контактному болту тягового реле. Якорь стартера должен начать вращаться с частотой более 6000 мин'1. В противной случае отремонтируйте стартер.
Вам потребуются: отвертки с плоским крестообразным лезвием, ключ «на 13».



1. Выверните винт крепления держателя нута проводов...



2. ...и снимите держатель со стартера.

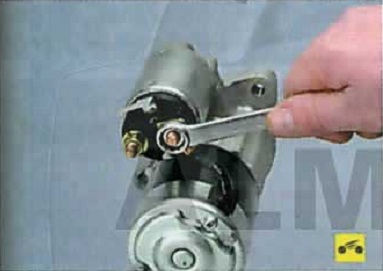

3. Отверните гайку нижнего контактного болта тягового реле..



4. ...и отсоедините шину от болта



5. Выверните два болта крепления тягового т к крышке стартера со стороны привода...

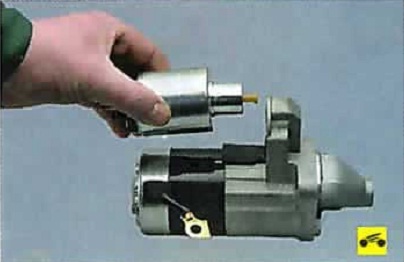

6. ...и снимите тяговое реле.

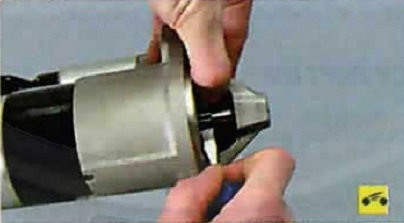

7. Выверните два стяжных болта

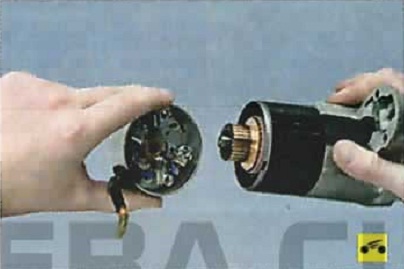

8. ...и снимите со стартера заднюю крышку вместе со щеткодержателем.

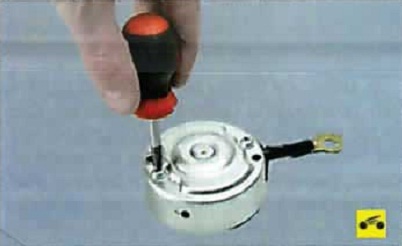

9. Выверните два винта крепления щетки держателя к задней крышке...



10. ...и извлеките щеткодержатель из задней крышки. Для облегчения последующей сборки рекомендуется при снятии щеткодержателя сразу же зафиксировать на нем щетки, сдвигая щеткодержатель на головку подходящего диаметра из набора инструментов.

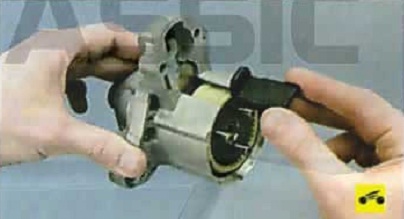

11. Разъедините статор и крышку со стороны привода.

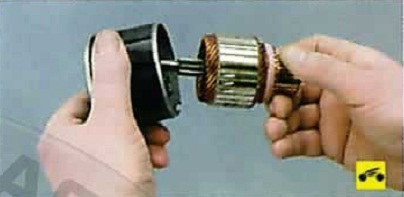

12. Извлеките из статора якорь

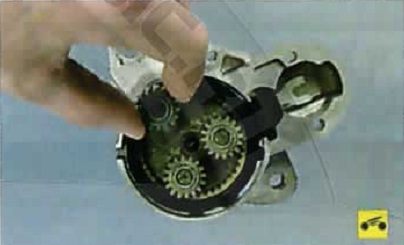

13. Снимите с вала привода шестерни



14. Извлеките резиновый демпфер



15. ...и накладку опоры рычага привода стартера

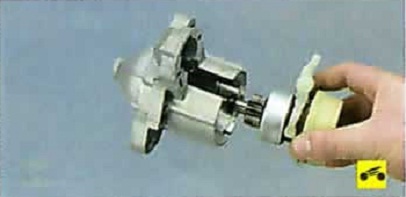

16. Извлеките из крышки вал привода вместе с рычагом...
