Ниссан Жук. СНЯТИЕ И УСТАНОВКА КОНДЕНСОРА КОНДИЦИОНЕРА

Вам потребуются: отвертки с плоским и крестообразным лезвием, ключи «на 10», «на 12», «на 16», пассатижи, ем­кость для жидкости.

1.     Отсоедините провод от клеммы «ми­нус» аккумуляторной батареи.

2.     Удалите хладагент из системы конди­ционирования (см. «Удаление хладагента из системы кондиционирования», с. 288).

3.     Снимите передний бампер (см. «Снятие и установка переднего бампера», с. 244).

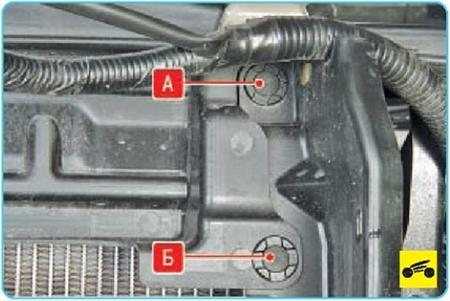

4.     Извлеките пистон А верхнего крепле­ния боковой облицовки рамки радиатора и пистон Б крепления верхней облицовки рамки радиатора. Аналогично извлеките пистоны справа.

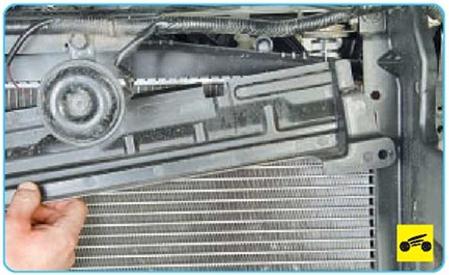

5.   Отведите в сторону верхнюю облицов­ку рамки радиатора.

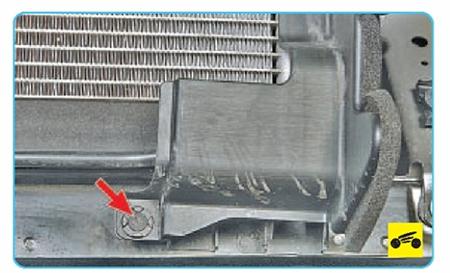

6.   Извлеките пистон нижнего крепления боковой облицовки рамки радиатора...

7.   ...и отведите облицовку в сторону.

8.   Аналогично отведите в сторону правую боковую облицовку рамки радиатора.

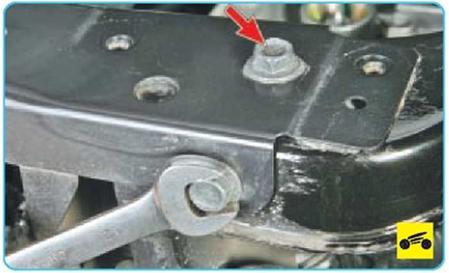

9.   Выверните по два болта слева и спра­ва крепления верхней поперечины рамки радиатора...

10.      ...и приподнимите верхнюю попере­чину рамки радиатора.

11.      Выверните болт фланцевого креп­ления подводящего трубопровода к кон­денсору и отсоедините трубопровод от конденсора.

12.      Аналогично выверните болт крепле­ния и отсоедините отводящий трубопровод от конденсора.

Сразу после отсоединения заглушите откры­тые концы трубопроводов во избежание по­падания в систему грязи и влаги.

Обратите внимание на уплотнительные коль­ца фланцевых соединений трубопроводов. Во время ремонта системы при разъедине­нии трубопроводов уплотнительные кольца подлежат обязательной замене.

13.      Снимите конденсор, подняв его вверх.

14.      Установите конденсор и все детали в порядке, обратном снятию.

Технологические заглушки фланцев нового конденсора открывайте только непосред­ственно перед подсоединением трубопро­водов.

При установке новых уплотнительных колец обязательно смажьте их маслом для ком­прессора кондиционера.

15.      Заправьте систему кондиционирова­ния хладагентом в специализированном центре по обслуживанию автомобильных кондиционеров.
