Ниссан Жук. ЗАМЕНА ПОДШИПНИКА ШКИВА ПРИВОДА КОНДИЦИОНЕРА

Вам потребуются: ключи TORX ТЗО и «на 13», динамометр, линейка или штангенциркуль, пресс или приспособ­ление для выпрессовки подшипников, отвертки с плоским и крестообразным лезвием...

...специальный съемник для снятия шкива компрессора...

...и съемник стопорного кольца под­шипника.

Шкив установлен на двухрядном шарико­вом подшипнике, который во время эксплу­атации не требует регулировки и смазки. При выпрессовке подшипник разрушается, поэтому выпрессовывайте его только для замены.

1.    Удалите хладагент из системы конди­ционирования и снимите компрессор (см. «Снятие и установка компрессора кондици­онера», с. 289).






2.    Удерживая вал ротора от проворачива­ния, выверните болт крепления прижимной пластины.





3.    Снимите прижимную пластину с вала компрессора.

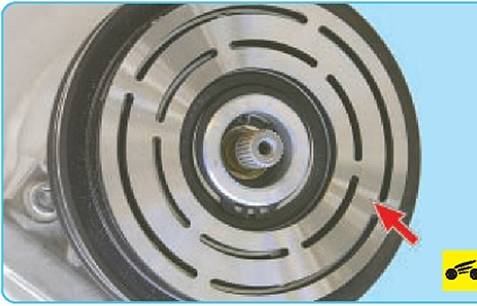

4.    Осмотрите рабочие поверхности тре­ния шкива...






5.    ...и прижимной пластины, обращая вни­мание на отсутствие глубоких рисок, зади- ров, явных следов износа и перегрева. При необходимости замените дефектные детали.

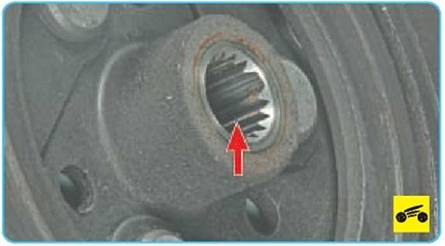

6.    Осмотрите шлицы прижимной пласти­ны. При износе шлицев замените пластину.







7.   Осмотрите заклепочные соединения А и Б, а также упругие стальные поводки В пластины. Если сломаны поводки или ос­лаблены заклепочные соединения, замени­те прижимную пластину.

8.   Осмотрите поверхность вала. При нали­чии следов подтекания масла через сальник вала компрессор подлежит замене.



В некоторых случаях при обнаружении течи сальник можно заменить. Однако следует помнить, что течь, как правило, бывает вы­звана люфтом вала вследствие износа под­шипников, коррозией или износом поверх­ности вала в зоне прилегания сальника. По­этому замена сальника даст в лучшем случае только кратковременный результат. При об­наружении течи сальника рекомендуется за­менить компрессор в сборе.

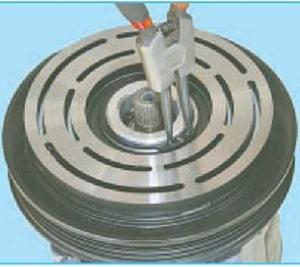

9. С помощью специального съемника разожмите...








10. ...и снимите стопорное кольцо под­шипника шкива.













11. Установите съемник.












12.   Спрессуйте шкив с посадочной шейки передней крышки компрессора.






13.   Осмотрите шлицы Б наконечника ва­ла, канавку А для стопорного кольца и поса­дочную поверхность В шейки подшипника (для наглядности катушка магнита снята). При их износе или повреждении компрес­сор подлежит замене.






14.   Срежьте на токарном станке заваль- цовки, фиксирующие подшипник в шкиве.






15.   С помощью оправки подходящего ди­аметра выпрессуйте старый подшипник из шкива.

ПРЕДУПРЕЖДЕНИЕ




Для повторного использования после снятия подшипник не пригоден, поэтому его надо заменить.






16.     Запрессуйте новый подшипник. При запрессовке прилагайте усилие только к наружной обойме подшипника.




При запрессовке подшипника будьте макси­мально аккуратны.

Стенка наружной обоймы подшипника шкива очень тонкая. Даже незначительный перекос может привести к выходу подшипника из строя. После запрессовки проверьте состо­яние подшипника. Он должен вращаться бес­шумно, без заеданий, равномерно. Не должно быть осевого и радиального люфта.

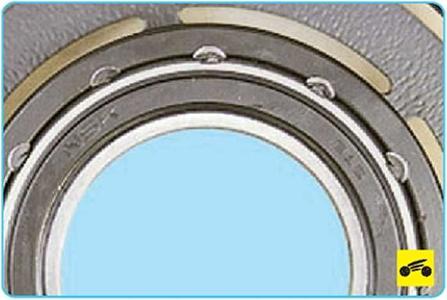

17. Зафиксируйте подшипник кернением края посадочного отверстия шкива.

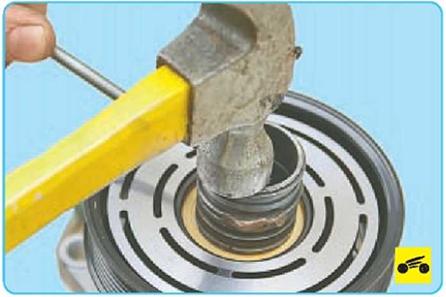

18.          Напрессуйте шкив на переднюю крышку компрессора. При напрессовке прилагайте усилие только к внутренней обойме подшипника.






19.   Установите стопорное кольцо.

ПРЕДУПРЕЖДЕНИЕ

После напрессовки шкива на компрессор убедитесь, что шкив вращается равномерно, без заеданий и шума. Не должно быть осево­го или радиального биения. В противном случае шкив необходимо заменить.









20.      Наденьте на вал прижимную пластину и вверните болт крепления пластины.

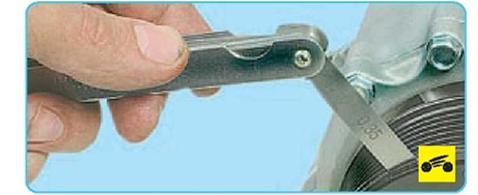

21.      Измерьте плоским щупом зазор меж­ду поверхностями трения прижимной плас­тины и шкива. Если зазор неодинаков в разных точках окружности, значит, при­жимная пластина деформирована и подле­жит замене. Номинальный зазор составля­ет 0,25-0,45 мм.

22.      Более точно зазор можно проверить с помощью стрелочного индикатора. Для этого установите компрессор в тиски.











23.        Установите стрелочный индикатор, как показано на рисунке. Подсоедините по­ложительную клемму аккумуляторной бата­реи к разъему обмотки катушки, а отрица­тельную клемму - к корпусу компрессора. Измерьте зазор А между поверхностями трения прижимной пластины и шкива, рав­ный измеренной разнице размеров между положениями прижимной пластины при включенной и выключенной муфте ком­прессора, через каждые 60° по окружности. Если зазор неодинаков в разных точках ок­ружности, значит, прижимная пластина де­формирована и подлежит замене.

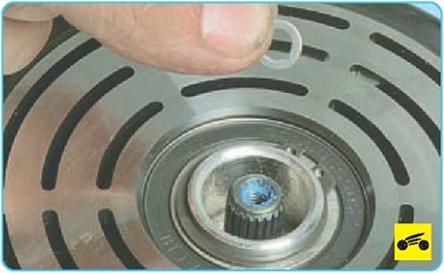

24.      Если зазор отличается от номиналь­ного значения, снимите прижимную плас­тину. С помощью регулировочных шайб, ус­танавливаемых на вал ротора, отрегули­руйте зазор. Снова наденьте прижимную пластину и проверьте полученный зазор.

ПРИМЕЧАНИЕ

Для регулировки зазора используйте специ­альные калиброванные регулировочные шайбы.

25.      По окончании регулировки вверните болт крепления прижимной пластины (предварительно нанесите анаэробный фиксатор на резьбу болта).

26.      Установите компрессор и все снятые детали в порядке, обратном снятию.

27.      Заправьте систему кондиционирова­ния хладагентом в специализированном центре по обслуживанию автомобильных кондиционеров.
